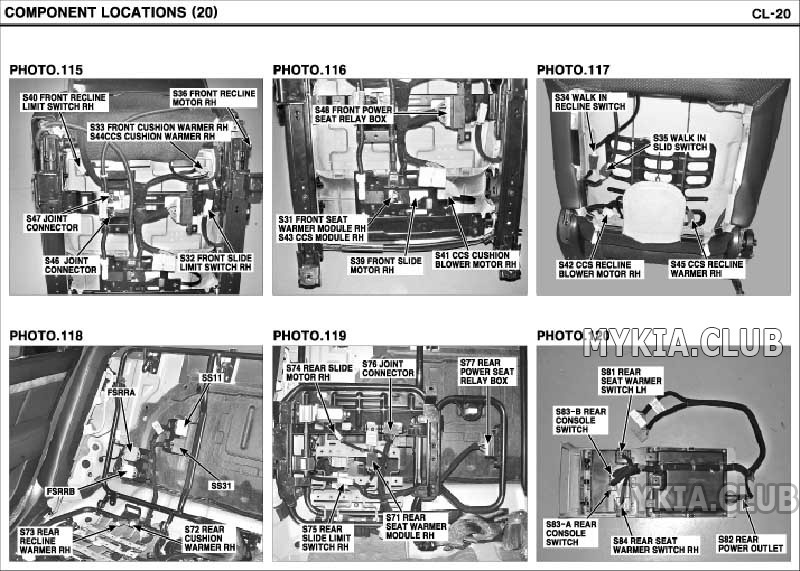

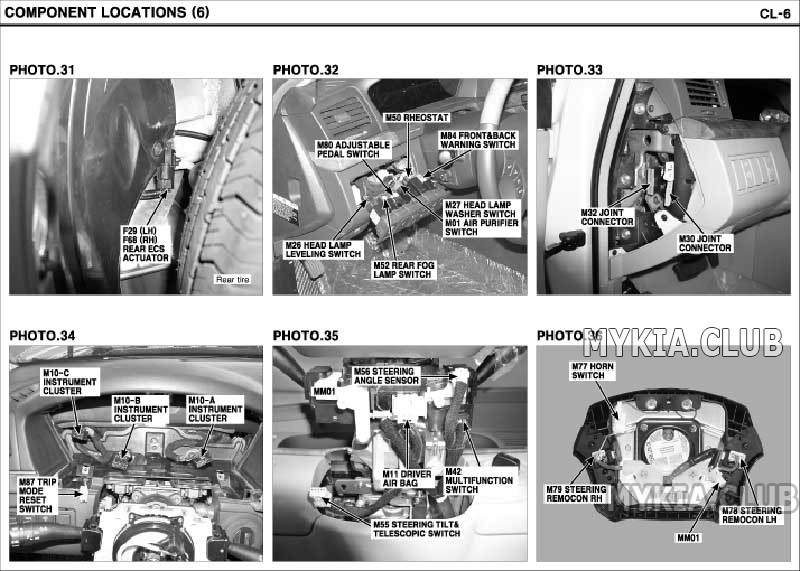

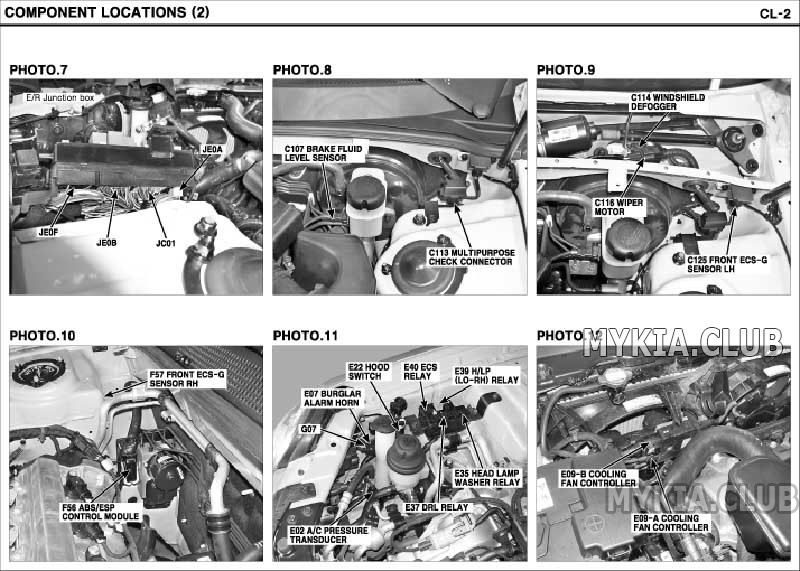

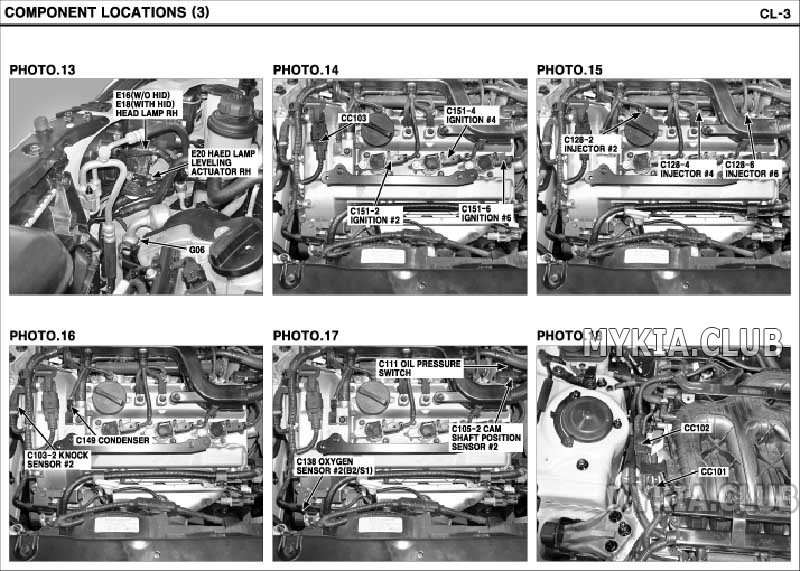

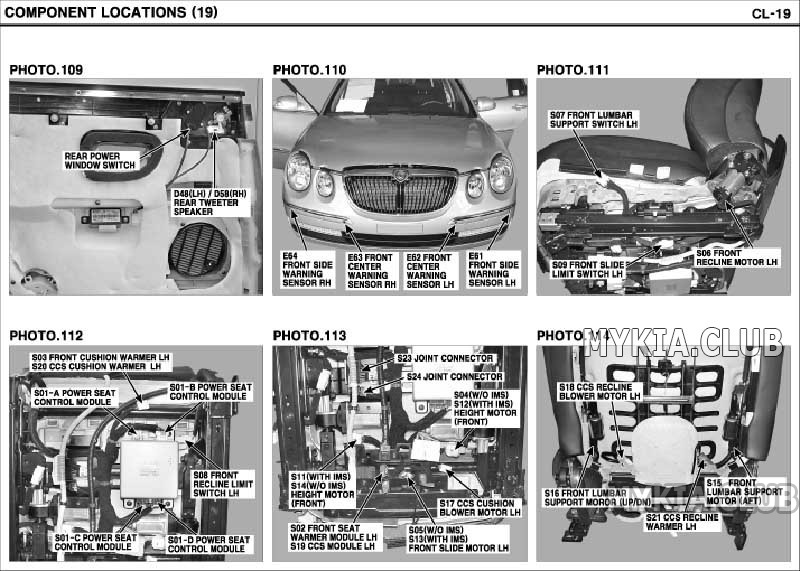

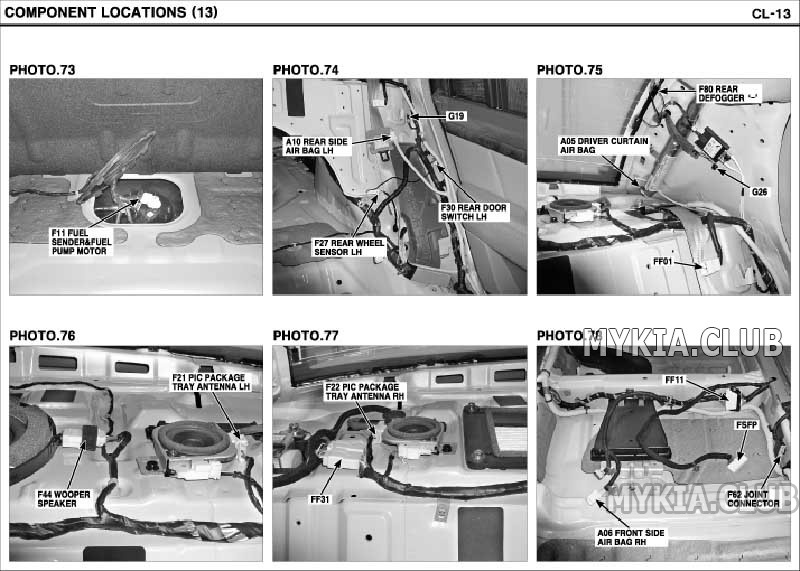

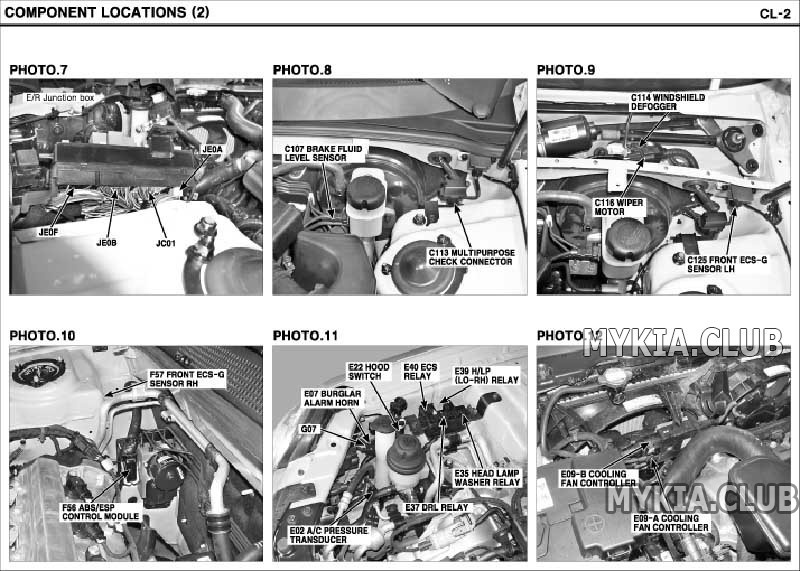

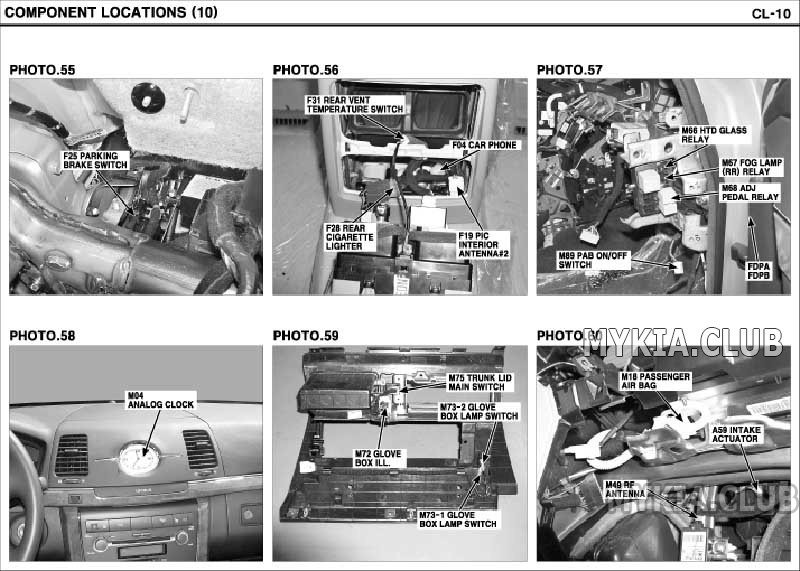

Расположение блоков, реле, датчиков, модулей, коннекторов Kia Opirus (GH) 3.8L

с 2007 года

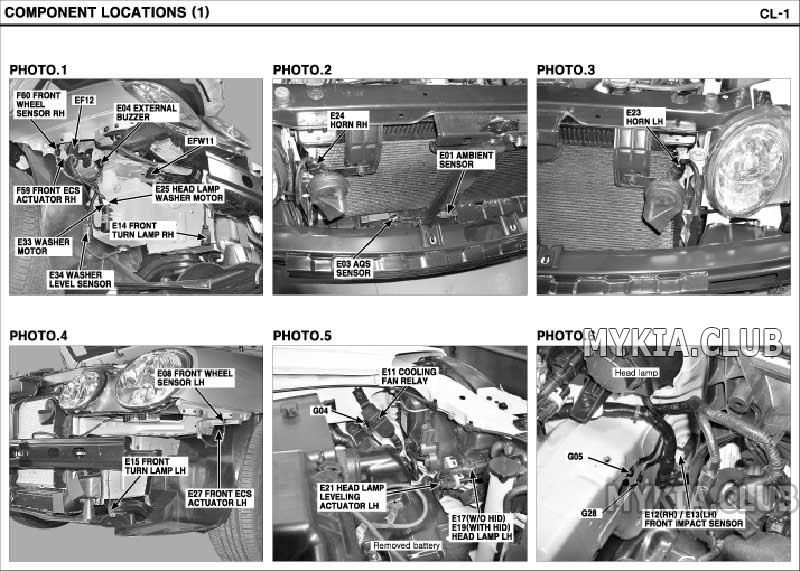

Прикрепленный файл  Расположение блоков, реле, датчиков, модулей, коннекторов Kia Opirus (GH) (1).jpg   163.36К   0 Количество загрузок:Прикрепленный файл  Расположение блоков, реле, датчиков, модулей, коннекторов Kia Opirus (GH) (2).jpg   168.87К   0 Количество загрузок:Прикрепленный файл  Расположение блоков, реле, датчиков, модулей, коннекторов Kia Opirus (GH) (3).jpg   184.32К   0 Количество загрузок:

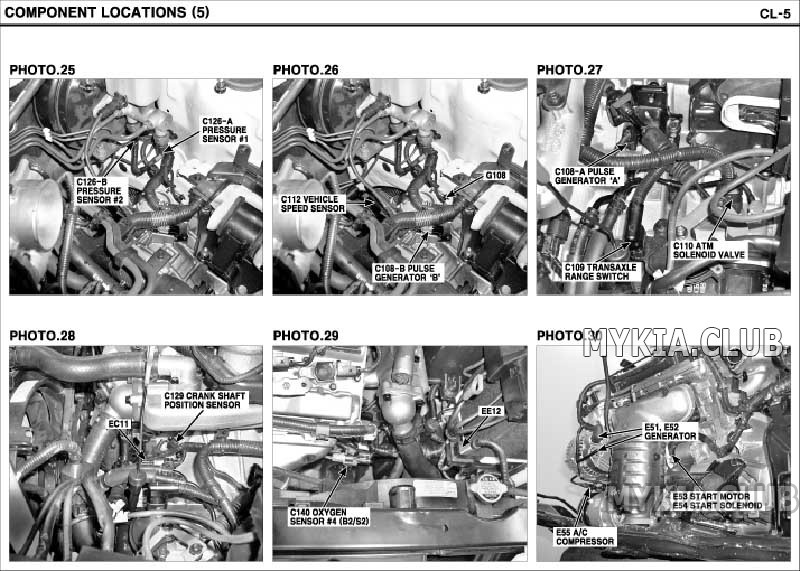

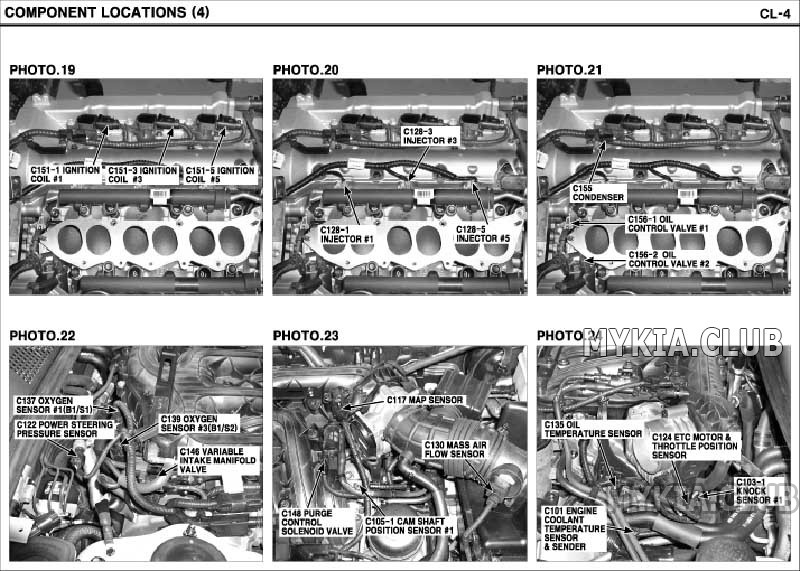

Прикрепленный файл  Расположение блоков, реле, датчиков, модулей, коннекторов Kia Opirus (GH) (4).jpg   191.63К   0 Количество загрузок:Прикрепленный файл  Расположение блоков, реле, датчиков, модулей, коннекторов Kia Opirus (GH) (5).jpg   183.88К   0 Количество загрузок:Прикрепленный файл  Расположение блоков, реле, датчиков, модулей, коннекторов Kia Opirus (GH) (6).jpg   155.07К   0 Количество загрузок:

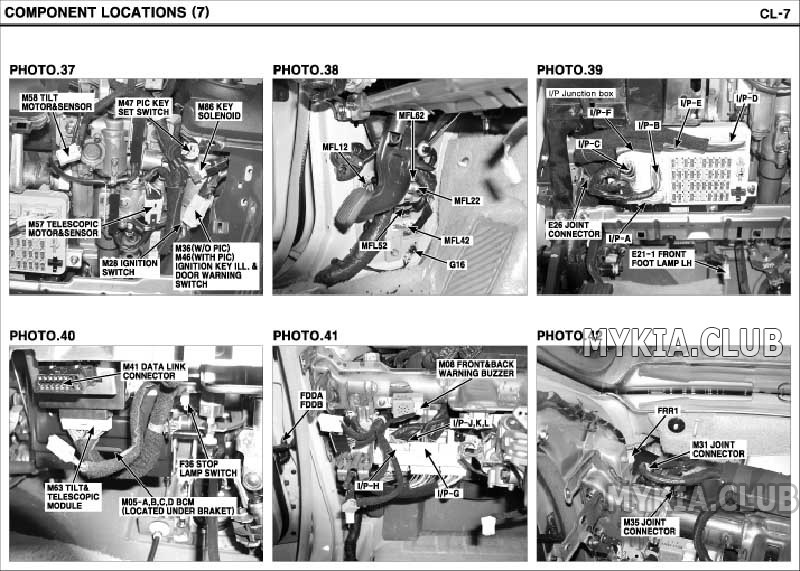

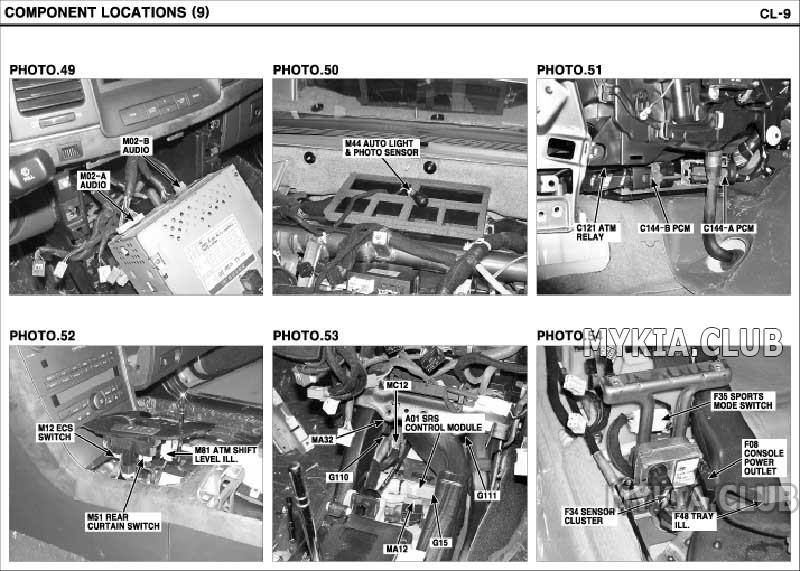

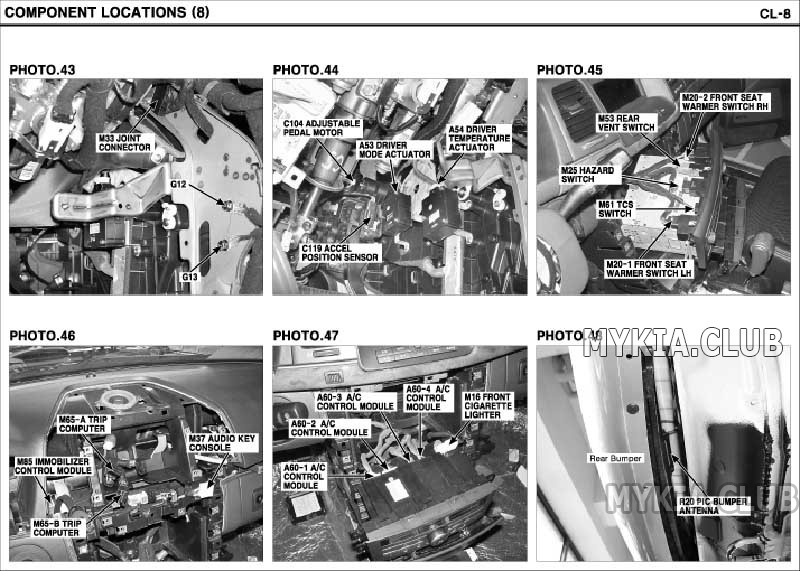

Прикрепленный файл  Расположение блоков, реле, датчиков, модулей, коннекторов Kia Opirus (GH) (7).jpg   179.09К   0 Количество загрузок:Прикрепленный файл  Расположение блоков, реле, датчиков, модулей, коннекторов Kia Opirus (GH) (8).jpg   176.23К   0 Количество загрузок:Прикрепленный файл  Расположение блоков, реле, датчиков, модулей, коннекторов Kia Opirus (GH) (9).jpg   165.41К   0 Количество загрузок:




занимаюсь автомобилями КИА с 2000 года, из них 10 лет в Киа Моторс

:excl: Клубный автосервис Киа Хендай АвтоМиг в Москве :excl:

слесарный и кузовной ремонт


#2 krionika Re: расположение блоков, реле, датчиков, модулей, коннекторов и т.д.

krionika

    Я - Легенда!

  • Администраторы
  • 20909 сообщений
    Доп. инфо + Доп. инфо -
Гараж Личный гараж

Отправлено 26 September 2022 - 15:16

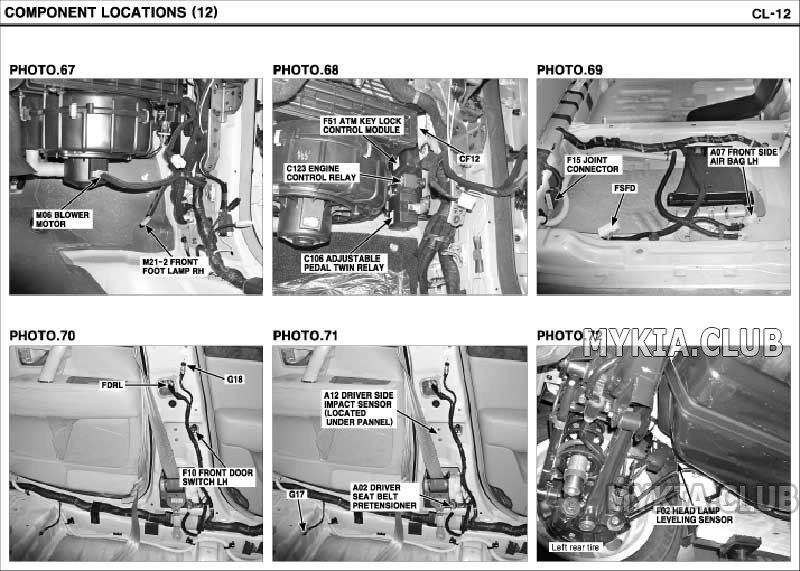

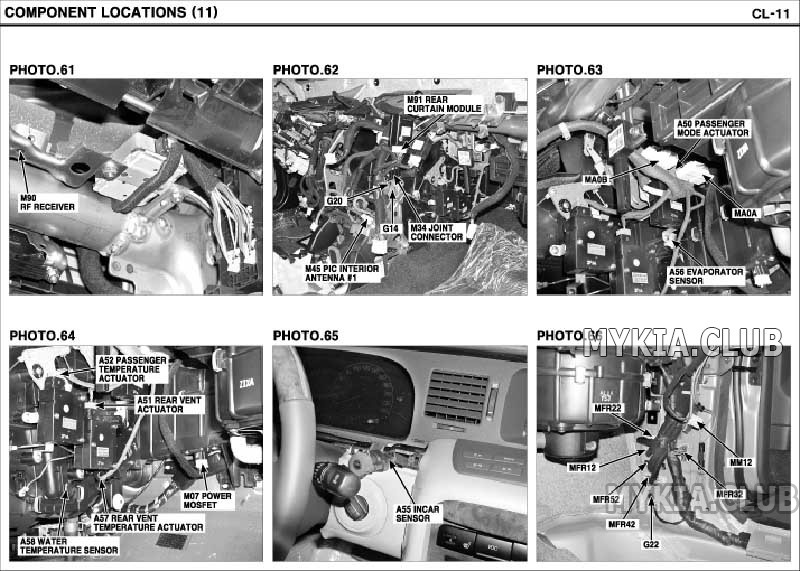

Прикрепленный файл  Расположение блоков, реле, датчиков, модулей, коннекторов Kia Opirus (GH) (10).jpg   151.97К   0 Количество загрузок:Прикрепленный файл  Расположение блоков, реле, датчиков, модулей, коннекторов Kia Opirus (GH) (11).jpg   169.77К   0 Количество загрузок:Прикрепленный файл  Расположение блоков, реле, датчиков, модулей, коннекторов Kia Opirus (GH) (12).jpg   160.87К   0 Количество загрузок:

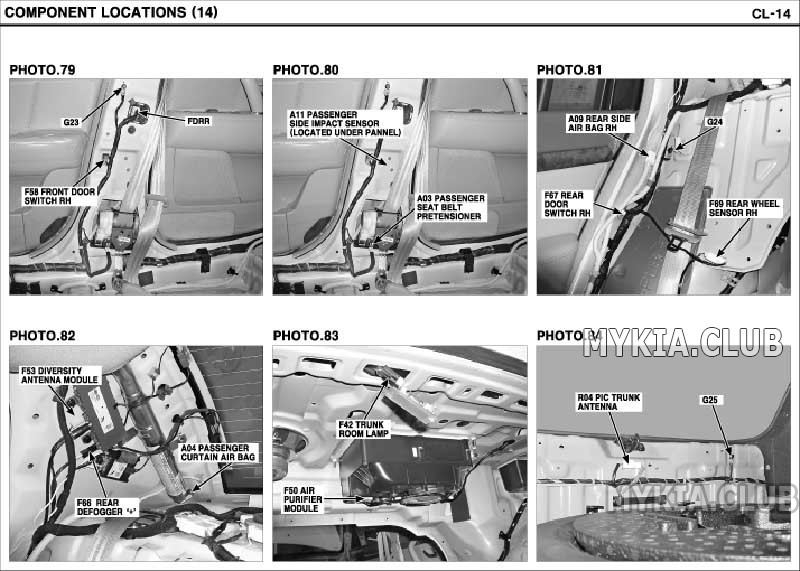

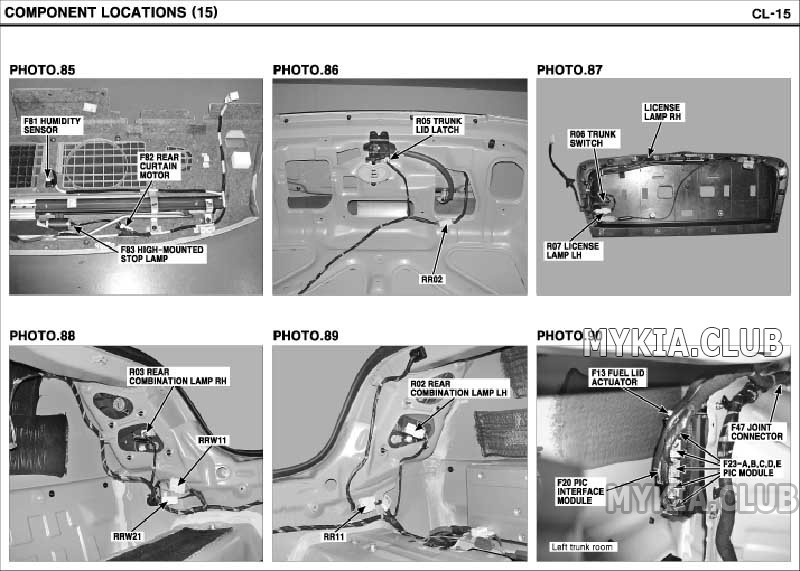

Прикрепленный файл  Расположение блоков, реле, датчиков, модулей, коннекторов Kia Opirus (GH) (13).jpg   141.37К   0 Количество загрузок:Прикрепленный файл  Расположение блоков, реле, датчиков, модулей, коннекторов Kia Opirus (GH) (14).jpg   152.74К   0 Количество загрузок:Прикрепленный файл  Расположение блоков, реле, датчиков, модулей, коннекторов Kia Opirus (GH) (15).jpg   128.5К   0 Количество загрузок:

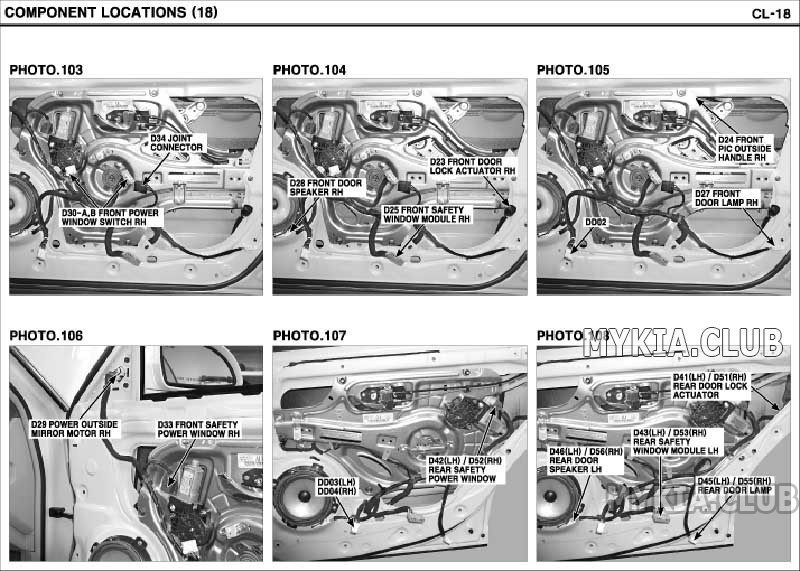

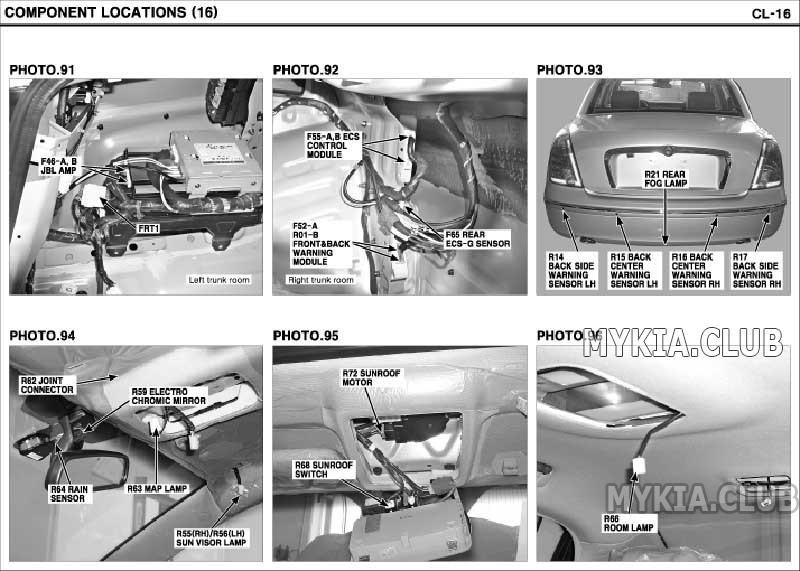

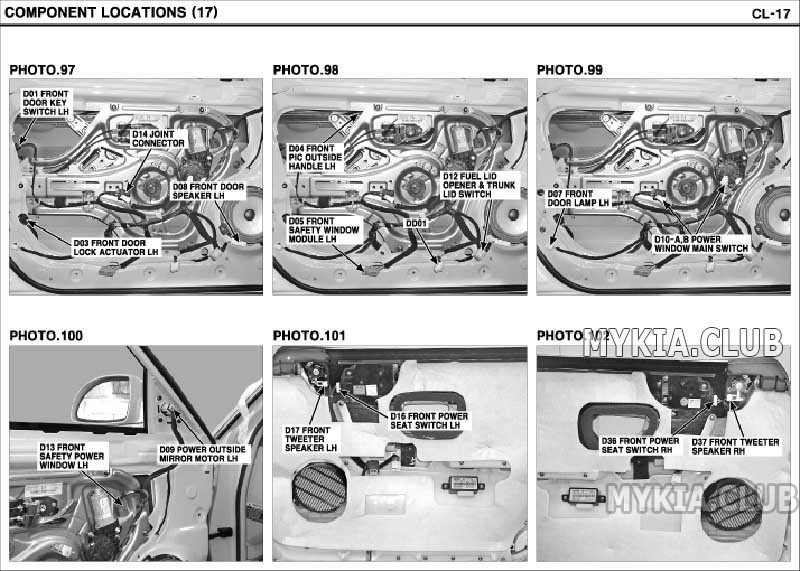

Прикрепленный файл  Расположение блоков, реле, датчиков, модулей, коннекторов Kia Opirus (GH) (16).jpg   137.28К   0 Количество загрузок:Прикрепленный файл  Расположение блоков, реле, датчиков, модулей, коннекторов Kia Opirus (GH) (17).jpg   158.05К   0 Количество загрузок:Прикрепленный файл  Расположение блоков, реле, датчиков, модулей, коннекторов Kia Opirus (GH) (18).jpg   171.41К   0 Количество загрузок:


занимаюсь автомобилями КИА с 2000 года, из них 10 лет в Киа Моторс

:excl: Клубный автосервис Киа Хендай АвтоМиг в Москве :excl:

слесарный и кузовной ремонт


#3 krionika Re: расположение блоков, реле, датчиков, модулей, коннекторов и т.д.

krionika

    Я - Легенда!

  • Администраторы
  • 20909 сообщений
    Доп. инфо + Доп. инфо -
Гараж Личный гараж

Отправлено 26 September 2022 - 15:17

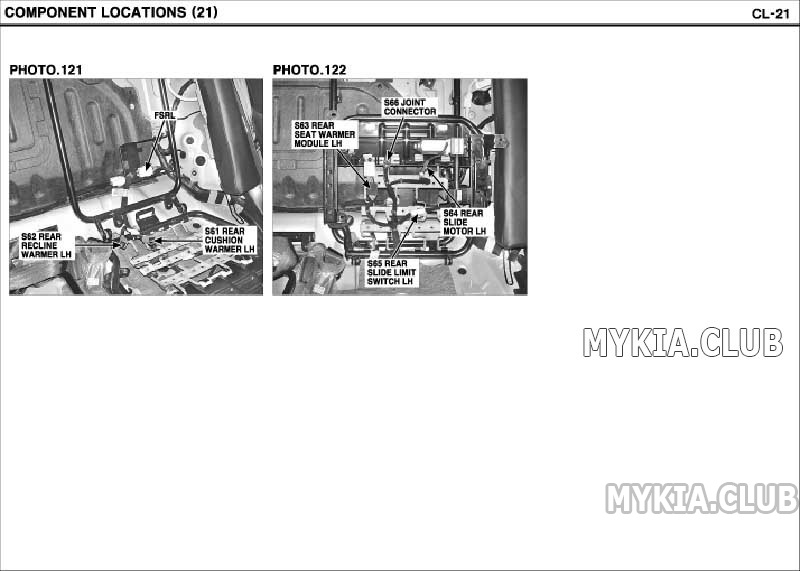

Прикрепленный файл  Расположение блоков, реле, датчиков, модулей, коннекторов Kia Opirus (GH) (19).jpg   173.31К   0 Количество загрузок:Прикрепленный файл  Расположение блоков, реле, датчиков, модулей, коннекторов Kia Opirus (GH) (20).jpg   180.02К   0 Количество загрузок:Прикрепленный файл  Расположение блоков, реле, датчиков, модулей, коннекторов Kia Opirus (GH) (21).jpg   86.28К   0 Количество загрузок:
