Передние тормоза - тормозные колодки и диски Kia Soul 3 (SK3)

устройство и коды запчастей

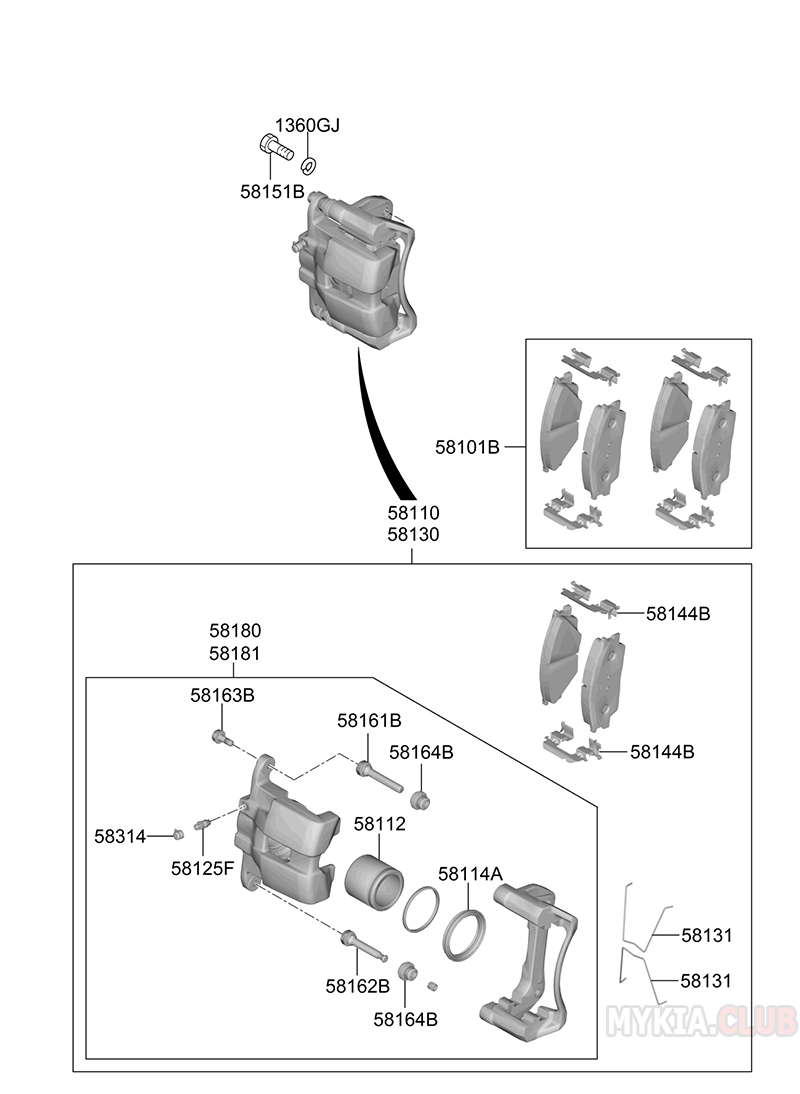

 Передние тормоза - тормозные колодки и диски Kia Soul 3 (SK3).png   78.48К   4 Количество загрузок:

Скрытый текст

1360GJ WASHER-SPRING 1360212006K 4
58101B PAD KIT-FRONT DISC BRAKE 58101K0A10 1
58101B PAD KIT-FRONT DISC BRAKE 58101K0A50 1
58110 BRAKE ASSY-FR,LH 58110K0100 1
58110 BRAKE ASSY-FR,LH 58110K0500 1
58112 PISTON-FRONT DISC BRAKE 5811233000 2
58114A BOOT-PISTON 5811433000 2
58125F SCREW-BLEED 5812024000 2
58130 BRAKE ASSY-FR,RH 58130K0100 1
58130 BRAKE ASSY-FR,RH 58130K0500 1
58131 SPRING-PAD RETURN 58188F2000 2
58144B SPRING-PAD 58144K0100 4
58144B SPRING-PAD 58144K0500 4
58151B BOLT-CALIPER MTG 581512E000 4
58161B ROD ASSY-GUIDE(A) 581612F300 2
58162B ROD ASSY-GUIDE(B) 581622F300 2
58163B BOLT-GUIDE ROD 5816333000 4
58164B BOOT-GUIDE ROD 581642E000 4
58180 CALIPER KIT-BRAKE,LH 58180K0A10 1
58180 CALIPER KIT-BRAKE,LH 58180K0A50 1
58181 CALIPER KIT-BRAKE,RH 58190K0A10 1
58181 CALIPER KIT-BRAKE,RH 58190K0A50 1
58314 CAP-BLEEDER SCREW 583142J000 2

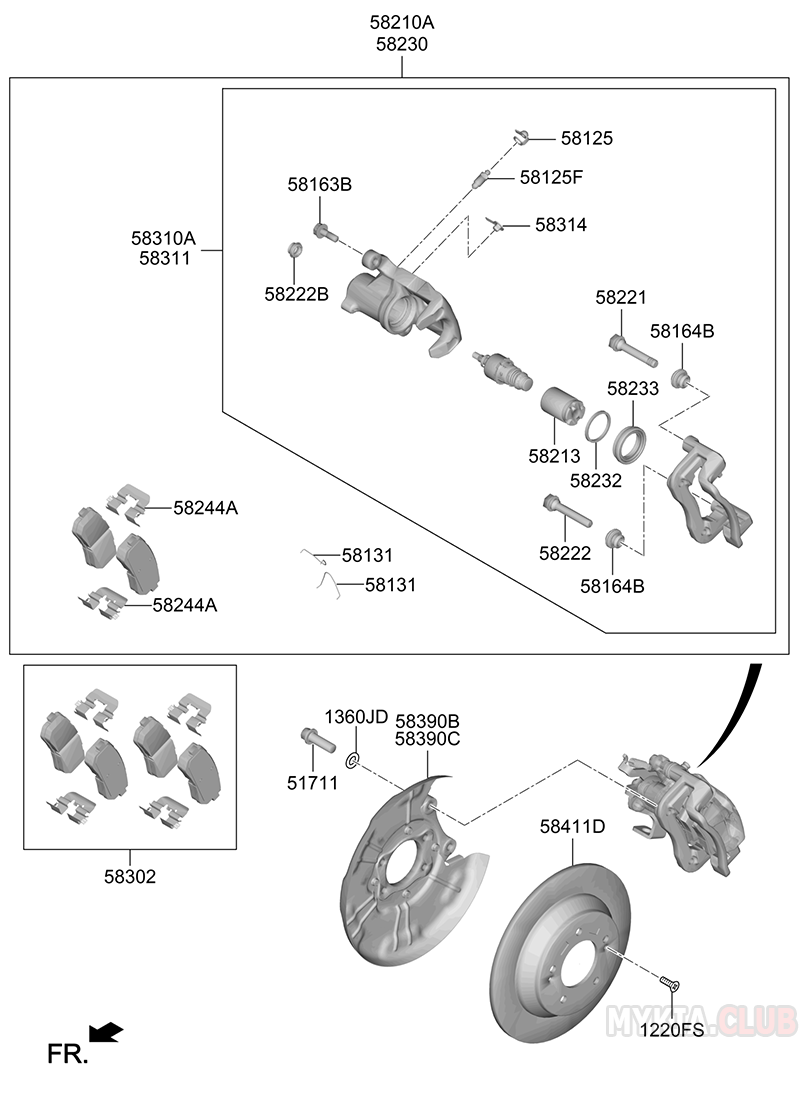

Задние тормоза - тормозные колодки и диски Kia Soul 3 (SK3)

устройство и коды запчастей

 Задние тормоза - тормозные колодки и диски Kia Soul 3 (SK3).png   96.85К   3 Количество загрузок:

Скрытый текст

1220FS SCREW-MACHINE 1220306167K 4
1360JD WASHER-SPRING 1360310006K 4
51711 BOLT 5171107000 M10X32 4
58125 PLUG-CAP 58125F2000 2
58125F SCREW-BLEED 5812024000 2
58131 SPRING-PAD RETURN 58288F2300 4
58163B BOLT-GUIDE ROD 5816333000 4
58164B BOOT-GUIDE ROD 581643M000 4
58210A BRAKE ASSY-RR WHEEL,LH 58210K0100 1
58210A BRAKE ASSY-RR WHEEL,LH 58210K0500 1
58213 ASSY-PISTON 58213F2300 2
58221 ROD-GUIDE(A) 582214D500 2
58222 ROD-GUIDE(B) 582224D500 2
58222B BOOT RAMP 582220U000 2
58230 BRAKE ASSY-RR WHEEL,RH 58230K0100 1
58230 BRAKE ASSY-RR WHEEL,RH 58230K0500 1
58232 SEAL-PISTON 5823237000 2
58233 BOOT-PISTON 5823328300 2
58244A SPRING-PAD 58244F2300 4
58302 PAD KIT-REAR DISC BRAKE 58302K0A10 1
58302 PAD KIT-REAR DISC BRAKE 58302K0A50 1
58310A CALIPER KIT-RR BRAKE,LH 58310K0A10 1
58310A CALIPER KIT-RR BRAKE,LH 58310K0A50 1
58311 CALIPER KIT-RR BRAKE,RH 58311K0A10 1
58311 CALIPER KIT-RR BRAKE,RH 58311K0A50 1
58314 CAP-BLEEDER SCREW 583142J000 2
58390B EXTRA BRKT,LH 58390G3000 1
58390B EXTRA BRKT,LH 58390J9100 1
58390C EXTRA BRKT,RH 58390G3100 1
58390C EXTRA BRKT,RH 58391J9100 1
58411D DISC-REAR BRAKE 584113X300 2
58411D DISC-REAR BRAKE 58411B2500 2

[krionika]

Замена передних тормозных колодок Kia Soul 3 (SK3)

Снимите переднее колесо.

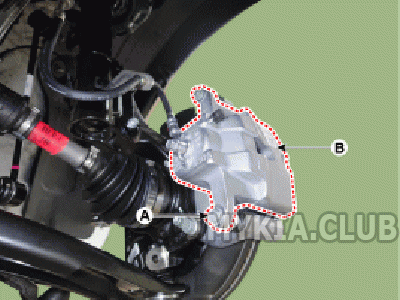

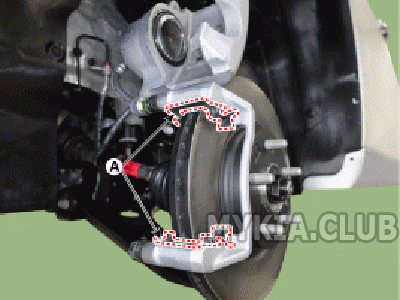

Выверните болт направляющей штанги (A) и наклоните корпус суппорта (B) вверх, чтобы он не мешался.

 Замена передних тормозных колодок Kia Soul 3 (SK3) (1).gif   45.99К   4 Количество загрузок:

Скрытый текст

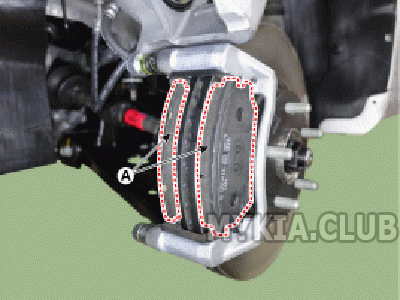

Снимите тормозные колодки (А).

 Замена передних тормозных колодок Kia Soul 3 (SK3) (3).gif   49.23К   3 Количество загрузок:

Снимите пружину колодки (А). И замените пружину колодки (A) на новую.

 Замена передних тормозных колодок Kia Soul 3 (SK3) (4).gif   53.97К   3 Количество загрузок:

Поставьте новые тормозные колодки.

При установке пружины поджатия колодок убедитесь, что втягивающая деталь установлена надлежащим образом.
–
Не выполняйте монтаж если втягивающая деталь пружины поджатия колодок прижат ушком основания тормозной колодки.

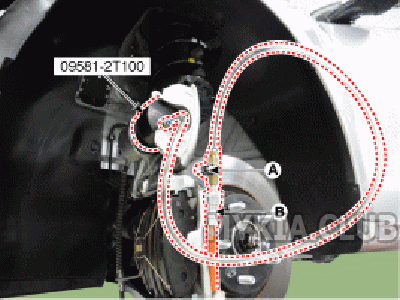

Для установки узла тормозного суппорта используйте специальный инструмент (09581-2T100).

Убедитесь, что клапан специального инструмента закрыт, и подсоедините к инструменту воздушный шланг (A).

Установить специальный инструмент на суппорт и сжать поршень суппорта, медленно открывая клапан специального инструмента против часовой стрелки.

Закройте клапан (A) специального инструмента и отсоедините воздушный шланг (B). Затем повторно откройте клапан, чтобы выпустить остатки воздуха, и снимите специальный инструмент с суппорта.

 Замена передних тормозных колодок Kia Soul 3 (SK3) (2).gif   54.24К   3 Количество загрузок:

Установите держатель суппорта (B), затем затяните болт направляющего стержня (A).

 Замена передних тормозных колодок Kia Soul 3 (SK3) (1).gif   45.99К   3 Количество загрузок:

Установите переднее колесо.

[krionika]

Замена задних тормозных колодок Kia Soul 3 (SK3)

(дисковые тормоза)

Снимите заднее колесо.
Опустите рычаг стояночного тормоза, чтобы ослабить трос стояночного тормоза.

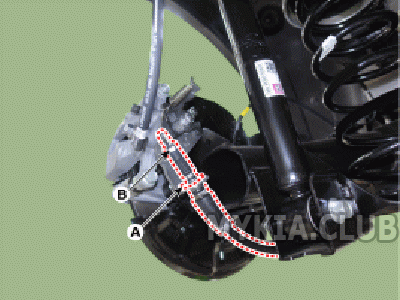

Снимите фиксатор (A) и затем трос (B) стояночного тормоза.

 Замена задних тормозных колодок Kia Soul 3 (SK3) (1).gif   39.98К   2 Количество загрузок:

Скрытый текст

Выверните болты направляющих пальцев (A) и удерживайте корпус суппорта (B) тросом.

 Замена задних тормозных колодок Kia Soul 3 (SK3) (2).gif   41.51К   4 Количество загрузок:

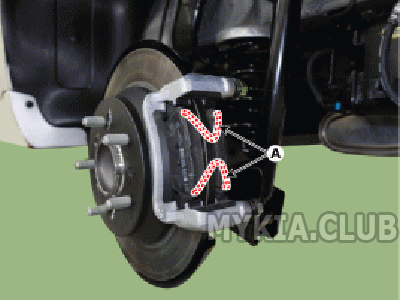

Снимите возвратные пружины (A).

 Замена задних тормозных колодок Kia Soul 3 (SK3) (3).gif   43.15К   3 Количество загрузок:

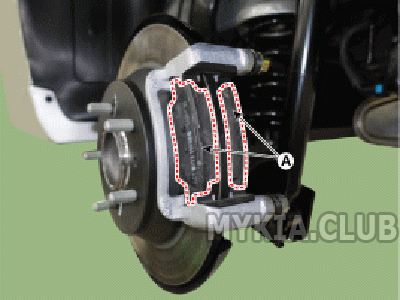

Снимите тормозные колодки (А).

 Замена задних тормозных колодок Kia Soul 3 (SK3) (4).gif   44.4К   3 Количество загрузок:

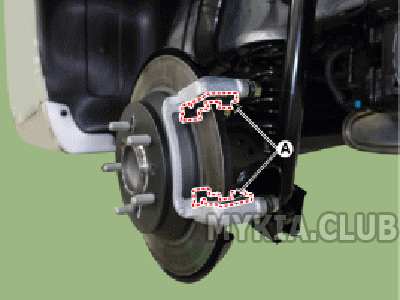

Демонтировать фиксатор колодок (А).

 Замена задних тормозных колодок Kia Soul 3 (SK3) (5).gif   42.94К   3 Количество загрузок:

При замене тормозных колодок следует одновременно заменить возвратную пружину, фиксатор колодок и внутренние регулировочные прокладки тормозных колодок.

Замените колодку (A) на новую.

 Замена задних тормозных колодок Kia Soul 3 (SK3) (5).gif   42.94К   2 Количество загрузок:

Заменить тормозные колодки (А) на новые.

 Замена задних тормозных колодок Kia Soul 3 (SK3) (4).gif   44.4К   3 Количество загрузок:

Замените возвратные пружины колодки (A) на новые.

 Замена задних тормозных колодок Kia Soul 3 (SK3) (3).gif   43.15К   3 Количество загрузок:

Возвратные пружины колодки следует заменить новыми при замене колодки.

Механики должны действовать осторожно, чтобы не деформировать возвратные пружины прокладки.

Деформирование возвратных пружин прокладок может вызывать неправильное торможение и повышенный расход топлива.

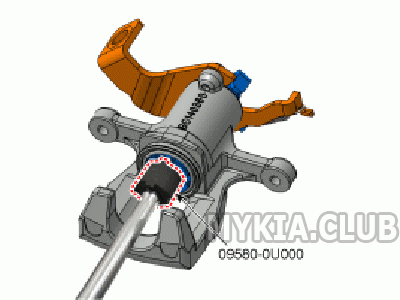

Поворачивайте поршень суппорта по часовой стрелке с помощью SST (09580-0U000).

 Замена задних тормозных колодок Kia Soul 3 (SK3) (10).gif   20.41К   3 Количество загрузок:

Установка выполняется в порядке, обратном разборке.

[krionika]

Замена задних тормозных колодок Kia Soul 3 (SK3)

(барабанные тормоза)

Снимите автомобиль со стояночного тормоза.
Снимите заднее колесо.

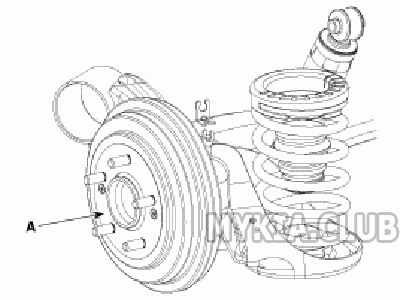

Снимите тормозной барабан (A).

 Замена задних тормозных колодок Kia Soul 3 (SK3) (1).gif   14.12К   3 Количество загрузок:

Скрытый текст

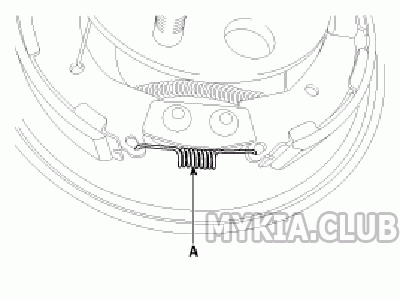

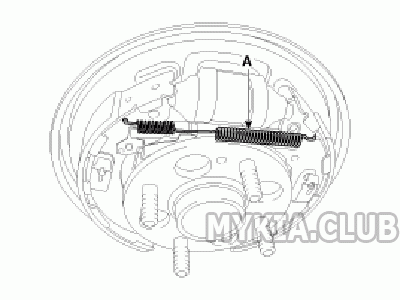

Снимите верхнюю возвратную пружину (A).

 Замена задних тормозных колодок Kia Soul 3 (SK3) (5).gif   11.24К   3 Количество загрузок:

Снимите нижнюю возвратную пружину (A).

 Замена задних тормозных колодок Kia Soul 3 (SK3) (6).gif   9.49К   3 Количество загрузок:

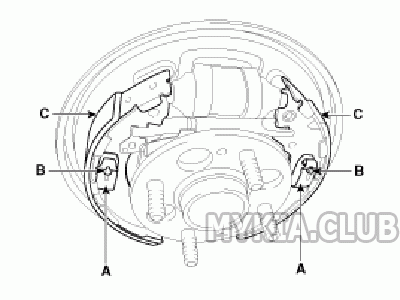

Снимите прижимные пружины колодок (А) и пальцы (В), затем снимите тормозные колодки ( С). Будьте осторожны, не повредите пылезащитные чехлы рабочего цилиндра.

 Замена задних тормозных колодок Kia Soul 3 (SK3) (7).gif   11.94К   3 Количество загрузок:

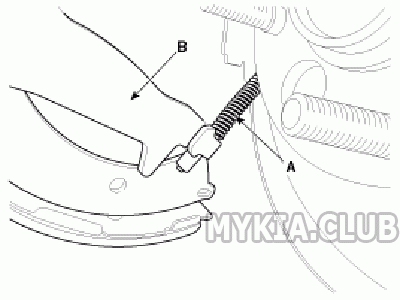

Отсоедините тросик привода стояночного тормоза (А) и снимите тормозную колодку (В).

 Замена задних тормозных колодок Kia Soul 3 (SK3) (8).gif   9.63К   3 Количество загрузок:

[M4Х]

Кто-нибудь может показать как выглядят возвратные пружины колодок (SPRING - PAD RETURN)?
58288F2300
58188F2000

а то аналоги хрен подберешь...

[getAway]

M4Х,

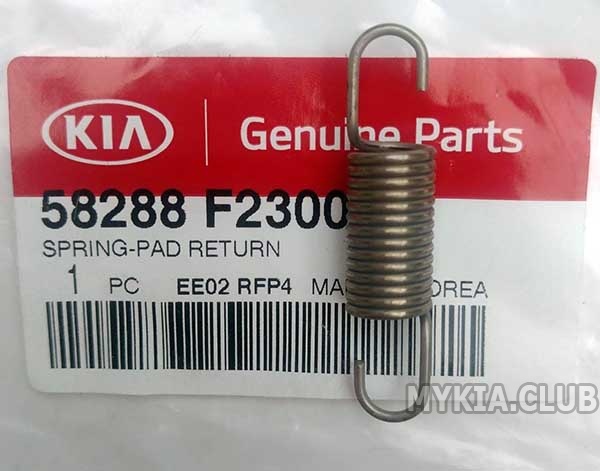

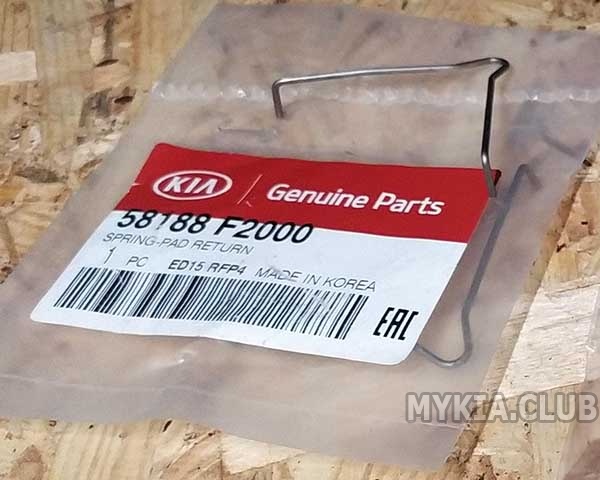

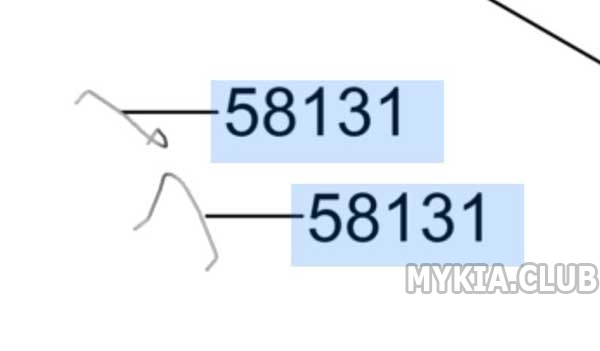

 58288F2300.jpeg   47.56К   1 Количество загрузок:  58188F2000.jpg   59.96К   1 Количество загрузок:

[M4Х]

Ну 58188F2000 - похоже на правду,

а 58288F2300 - какая-то ерунда, вообще не то, как такое может быть?



пружинки должны быть похожи (это передние и задние)



58288F2300 это наверное на барабанный тормоз, а нужен дисковый

как может быть один номер на разные запчасти?

Сообщение отредактировал M4Х: 12 September 2023 - 17:39

[getAway]

M4Х, В каталоге запчастей  58288F2300 выглядит так:

 58288F2300.jpg   24.53К   1 Количество загрузок:



Я не знаю почему на фото с этим номером пружинка.
