Снятие фонарей Kia Ceed 1 (ED)

Отсоедините отрицательную клемму аккумуляторной батареи.

Отверните 3 гайки заднего комбинированного фонаря, отсоедините разъем 4P (A) и снимите задний наружный комбинированный фонарь.

Скрытый текст

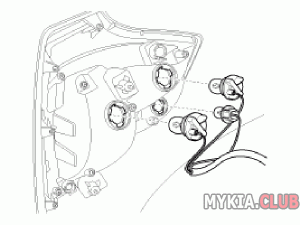

Отсоедините узел заднего комбинированного фонаря и замените 3 лампы, поворачивая их против часовой стрелки.



[3 двери]

Отсоедините отрицательную клемму аккумуляторной батареи.

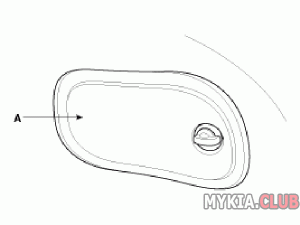

Снимите крышку (A) в обшивке.

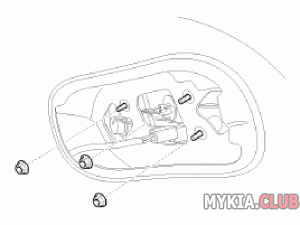

Отверните 3 гайки, крепящие задний комбинированный фонарь, а затем снимите задний комбинированный фонарь (A).





Отсоедините узел заднего комбинированного фонаря и замените 3 лампы (A), поворачивая их против часовой стрелки.



[Универсал]

Отсоедините отрицательную клемму аккумуляторной батареи.

Выверните 5 винтов.



Снимите задний верхний комбинированный фонарь (A).

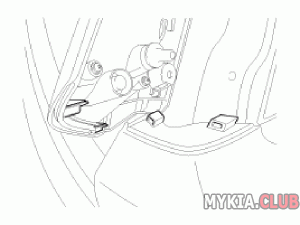

Старайтесь не повредить фиксирующий крюк.



Снимите задний нижний комбинированный фонарь (A).



Отсоедините узел заднего комбинированного фонаря и замените 3 лампы, поворачивая их против часовой стрелки.

[krionika]

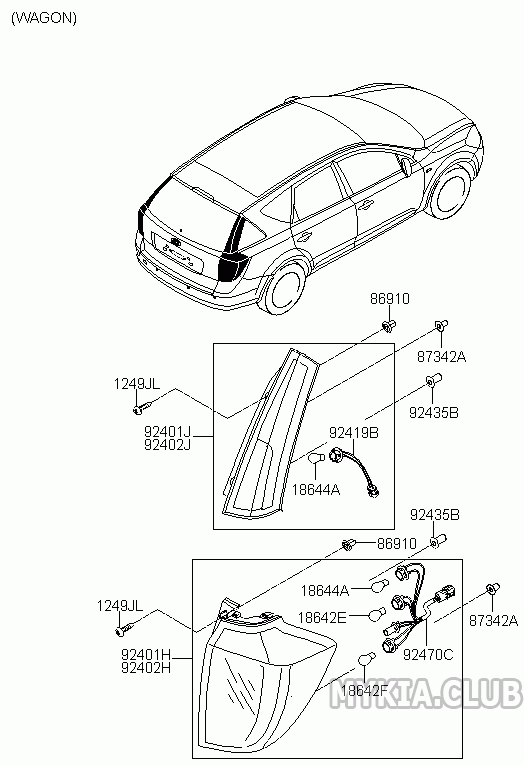

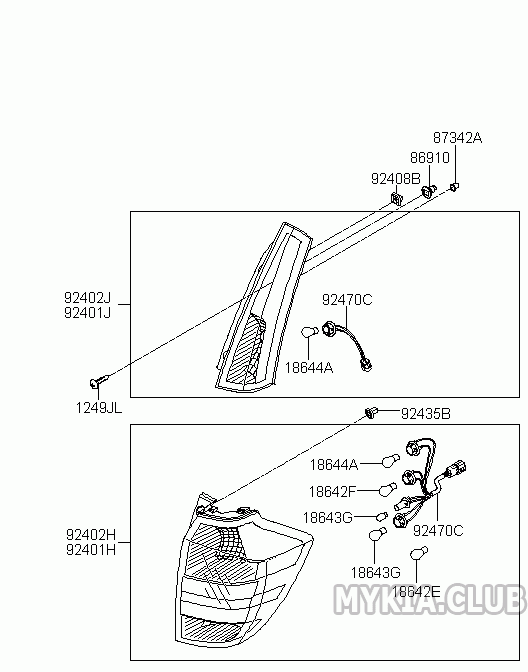

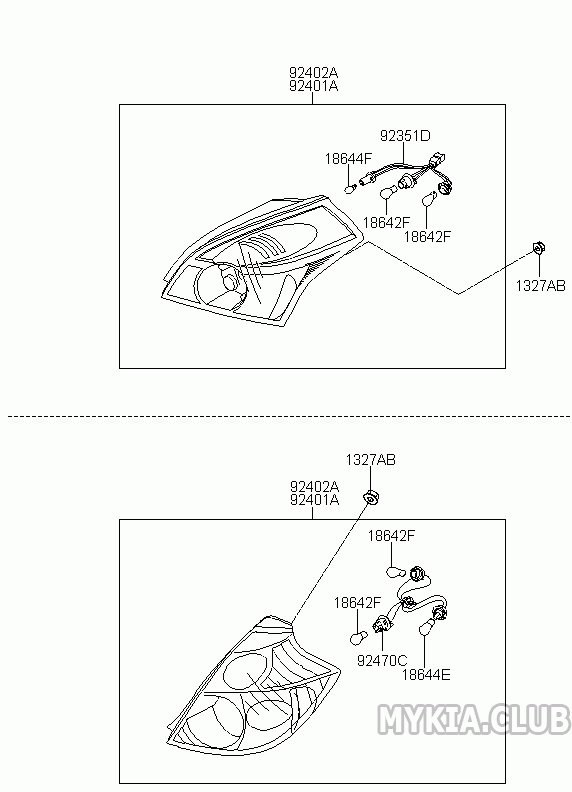

Задние фонари Kia Ceed 1 (ED)

устройство и коды запчастей с 2006 года

Скрытый текст

1249JL ВИНТ 1249206187B 10
1327AB ГАЙКА С ШАЙБОЙ 1327006001 8
18642E ЛАМПА 1864221007N 12V 21W(PY21W) 2
18642F ЛАМПА 1864221008N 12V 21W(P21W) 4
18643G ЛАМПА 1864316004N 2
18644A ЛАМПА 1864421058L 2
18644A ЛАМПА 1864421058N 2
18644E ЛАМПА 1864428088N 12V 28/8W(P28/8W) 2
18644F ЛАМПА 1864227008N 12V 27W(P27W) 4
86910 СТОПОРНОЕ КОЛЬЦО 8691022000 10
87342A КРЕПЛЕНИЕ MB13051919 12
92351D ГНЕЗДО-ЛАМПА 924191H300 2
92351D ГНЕЗДО-ЛАМПА 924191H500 2
92401A ФОНАРЬ 924011H000 1
92401A ФОНАРЬ 924011H001 1
92401A ФОНАРЬ 924011H500 1
92401A ФОНАРЬ 924011H501 1
92401H LAMP ASSY-REAR COMB LH,LWR 924011H300 1
92401J LAMP ASSY-REAR COMB LH,UPR 924031H300 1
92402A ФОНАРЬ 924021H000 1
92402A ФОНАРЬ 924021H001 1
92402A ФОНАРЬ 924021H500 1
92402A ФОНАРЬ 924021H501 1
92402H LAMP ASSY-REAR COMB RH,LWR 924021H300 1
92402J LAMP ASSY-REAR COMB RH,UPR 924041H300 1
92408B RETAINER-BOSS MTG 924083E580 8
92435B ФИКСАТОР 924353B000 4
92470C ДЕРЖАТЕЛЬ И ПРОВОДКА-ЗАДН. КОМБИНИРОВАННЫЙ ФОНАРЬ 924191H000 2
92470C ДЕРЖАТЕЛЬ И ПРОВОДКА-ЗАДН. КОМБИНИРОВАННЫЙ ФОНАРЬ 924191H310 2



[krionika]

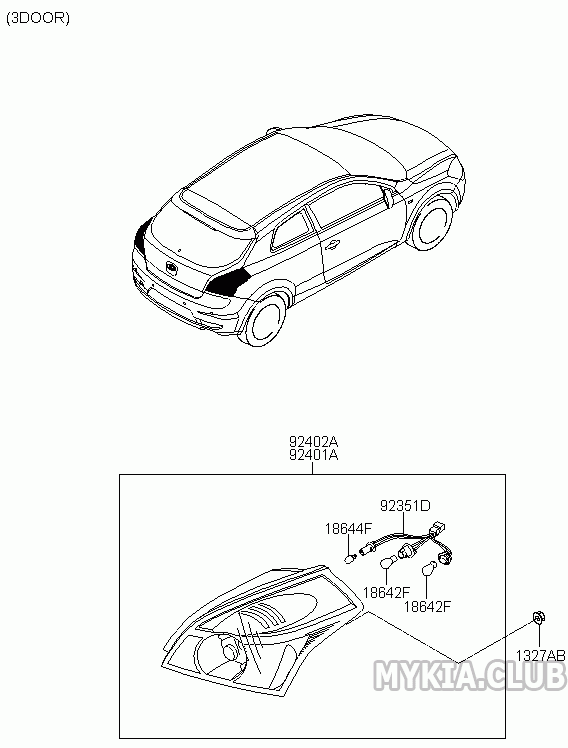

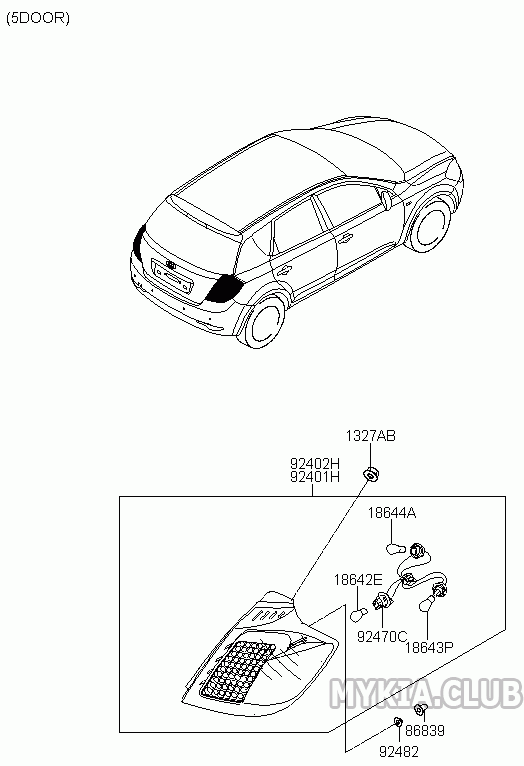

Задние фонари Kia Ceed 1 (ED)

устройство и коды запчастей с 2009 года

Скрытый текст

1249JL ВИНТ 1249206187B 10
1249JL ВИНТ 1249206187E 10
1327AB ГАЙКА С ШАЙБОЙ 1327006001 6
18642E ЛАМПА 1864221007N 12V 21W(PY21W) 2
18642F ЛАМПА 1864221008N 12V 21W(P21W) 2
18643P ЛАМПА 1864318004N 2
18644A ЛАМПА 1864421058L 2
18644A ЛАМПА 1864421058N 2
18644F ЛАМПА 1864227008N 12V 27W(P27W) 4
86839 КОЛПАЧОК 924363B000 8
86910 СТОПОРНОЕ КОЛЬЦО 8691022000 10
87342A КРЕПЛЕНИЕ MB13051919 2
92351D ГНЕЗДО-ЛАМПА 924191H500 2
92401A ФОНАРЬ 924011H501 1
92401H LAMP ASSY-REAR COMB LH,LWR 924011H050 1
92401H LAMP ASSY-REAR COMB LH,LWR 924011H350 1
92401H LAMP ASSY-REAR COMB LH,LWR 924011H360 1
92401J LAMP ASSY-REAR COMB LH,UPR 924031H350 1
92402A ФОНАРЬ 924021H501 1
92402H LAMP ASSY-REAR COMB RH,LWR 924021H050 1
92402H LAMP ASSY-REAR COMB RH,LWR 924021H350 1
92402H LAMP ASSY-REAR COMB RH,LWR 924021H360 1
92402J LAMP ASSY-REAR COMB RH,UPR 924041H350 1
92419B ДЕРЖАТЕЛЬ ЛАМПЫ НАКАЛИВАНИЯ 924191H360 2
92435B ФИКСАТОР 924353B000 4
92470C ДЕРЖАТЕЛЬ И ПРОВОДКА-ЗАДН. КОМБИНИРОВАННЫЙ ФОНАРЬ 924191H050 2
92470C ДЕРЖАТЕЛЬ И ПРОВОДКА-ЗАДН. КОМБИНИРОВАННЫЙ ФОНАРЬ 924191H350 2
92482 КОЖУХ ФАРЫ 924373B000 8



[krionika]

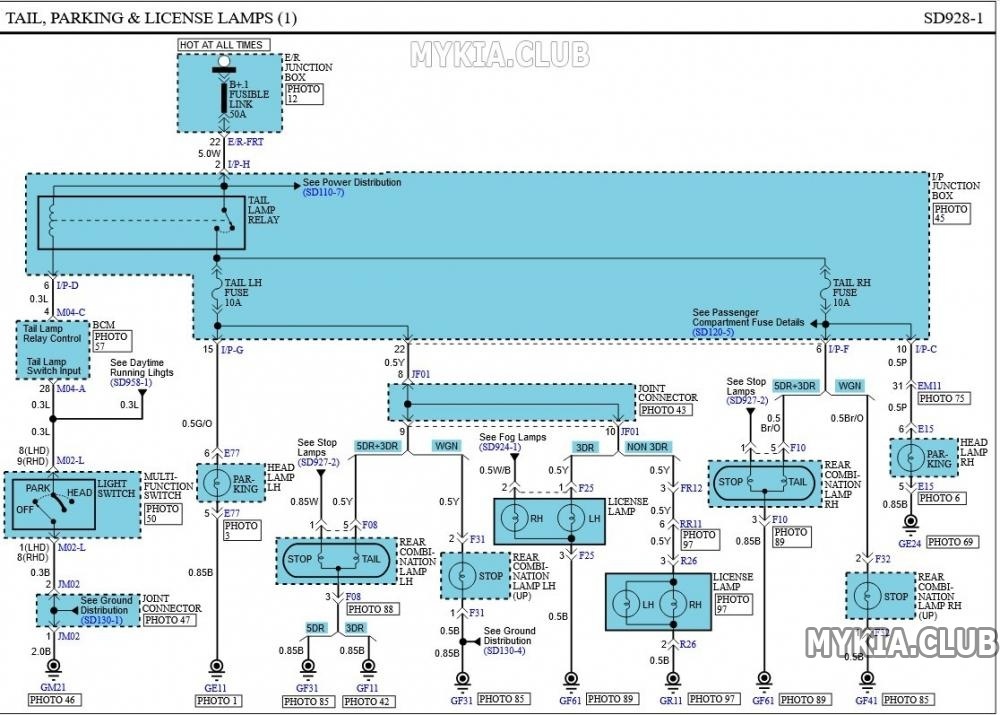

Электросхемы задних фонарей Kia Ceed 1 (ED)

с 2006 года

Задние фонари, стояночные фонари и фонари подсветки номерного знака

Скрытый текст
