Штатная магнитола - распиновка разъемов и схема Kia Rio 4 (FB)



Позиции	Технические характеристики
Модель	Радио/MP3/Bluetooth (Тип A)	Радио/MP3/Bluetooth (тип B)
Источник питания	DC 14,4 В
Паразитный ток	Макс. 1 мА (только головное устройство)
Антенна	80 пФ, 75 Ом
Тип настройки	Фазовая автоподстройка частоты

[getAway]

Скрытый текст

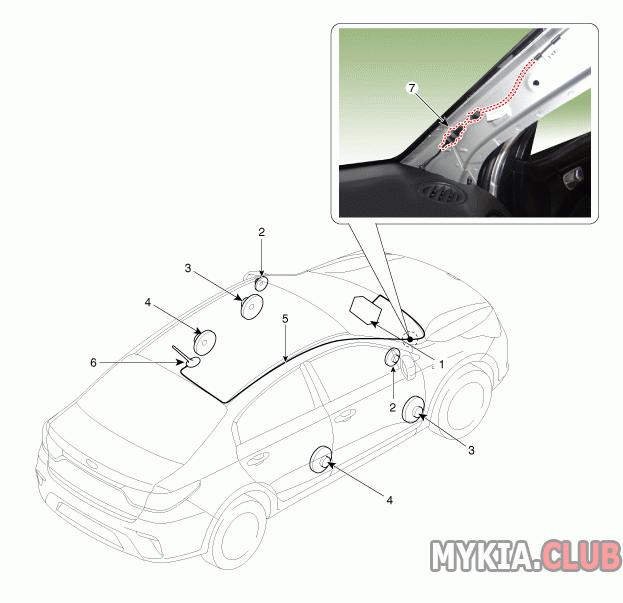

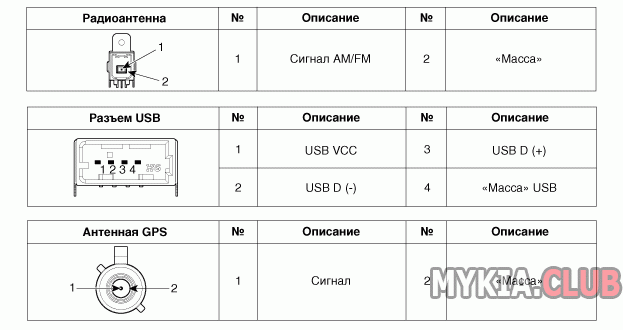

1. Аудиоблок
2. Высокочастотный динамик
3. Динамик передней двери
4. Динамик задней двери
5. Кабель питания антенны
6. Антенна крыши (AM/FM)
7. Разъем кабеля антенны



[getAway]

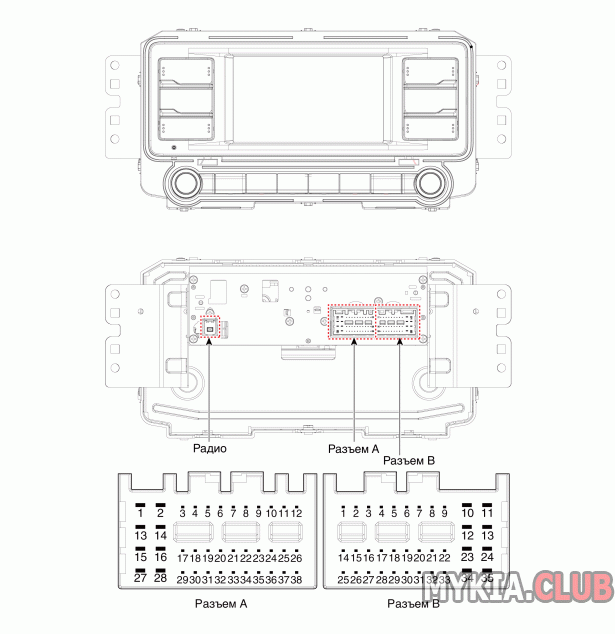

Магнитола Тип A Kia Rio 4 FB  - распиновка разъемов и схема





Скрытый текст

№	Разъем (A)	Разъем В
1	Динамик задняя левая дверь (-)	-
2	Динамик задняя левая дверь (-)	МИКР. (-)
3	-	-
4	-	-
5	-	-
6	Питание камеры	Подсветка (+)
7	Видеосигнал камеры	MM-CAN (выс.)
8	-	-
9	-	Левый выход генератора (+)
10	-	АКБ (-)
11	-	АКБ (-)
12	Рулевой пульт дистанционного управления	Заземление
13	Динамик передний левая дверь (-)	Заземление
14	Динамик передний левая дверь (-)	-
15	Динамик передний правая дверь (+)	МИКР. (-)
16	Динамик передний правая дверь (+)	-
17	-	-
18	-	-
19	-	Подсветка (+)
20	Масса питания камеры	MM-CAN (низк.)
21	Видео «масса» камеры	-
22	-	ACC
23	-	-
24	-	-
25	-	Задний ход
26	«Масса» дистанционного управления на рулевом колесе	Дверь открыта
27	Динамик задняя правая дверь (+)	Разблокировка дверей (Door unlock)
28	Динамик задняя правая дверь (+)	Стояночный тормоз
29	-	Положение «P»
30	-	AV tail
31	-	Регистрация коробки передач
32	-	-
33	Масса экрана видеокамеры	IGN1
34	-	-
35	-	-
36	-
37	-
38	СКОРОСТЬ АВТОМОБИЛЯ

[getAway]

Магнитола Тип B Kia Rio 4 FB - распиновка разъемов и схема

Скрытый текст

№	Разъем (A)	Разъем В
1	Динамик задняя левая дверь (-)	-
2	Динамик задняя левая дверь (-)	МИКР. (-)
3	«Масса» USB	-
4	Данные USB (выс.)	Фиксация
5	Данные USB (низк.)	Выносная антенна
6	USB VCC	Подсветка (+)
7	-	MM-CAN (выс.)
8	-	-
9	-	-
10	-	АКБ (-)
11	-	АКБ (-)
12	Рулевой пульт дистанционного управления	Заземление
13	Динамик передний левая дверь (-)	Заземление
14	Динамик передний левая дверь (-)	-
15	Динамик передний правая дверь (+)	МИКР. (-)
16	Динамик передний правая дверь (+)	-
17	-	-
18	-	СКОРОСТЬ АВТОМОБИЛЯ
19	-	Подсветка (+)
20	-	MM-CAN (низк.)
21	-	-
22	-	ACC
23	-	-
24	-	-
25	-	Задний ход
26	«Масса» дистанционного управления на рулевом колесе	Дверь открыта
27	Динамик задняя правая дверь (+)	-
28	Динамик задняя правая дверь (+)	Стояночный тормоз
29	-	Положение «P»
30	-	-
31	-	-
32	-	IGN1
33	-	-
34	-	-
35	-	-
36	-
37	-
38	-

[getAway]

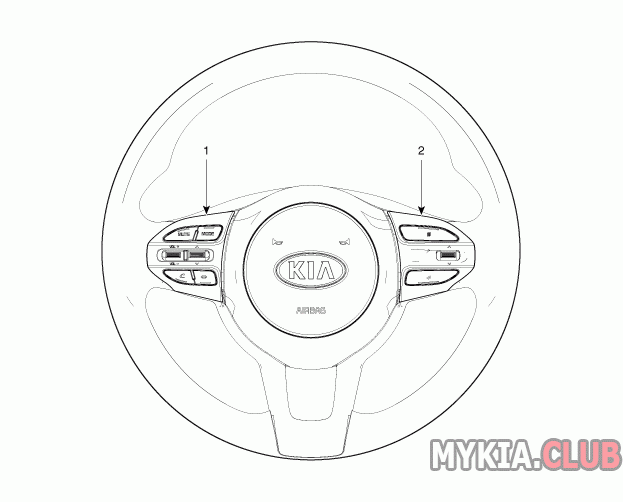

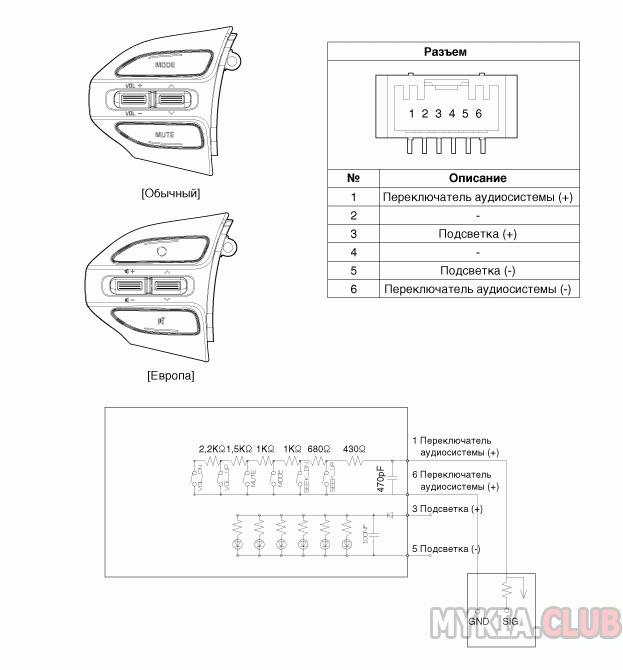

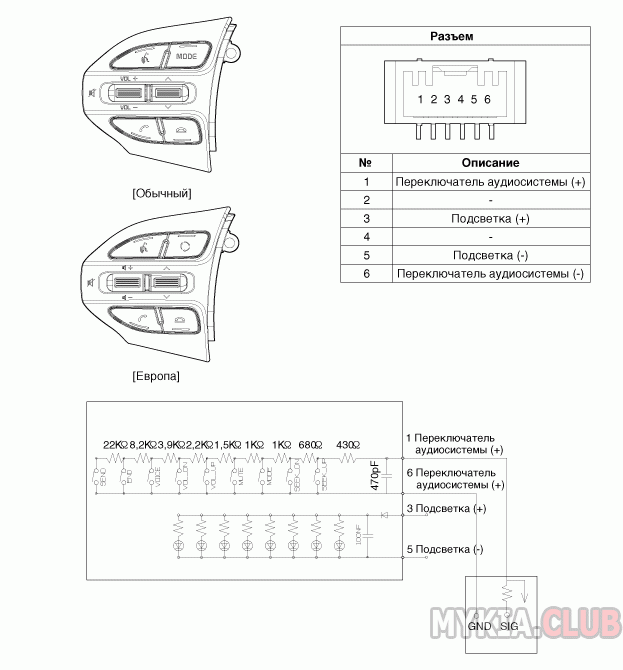

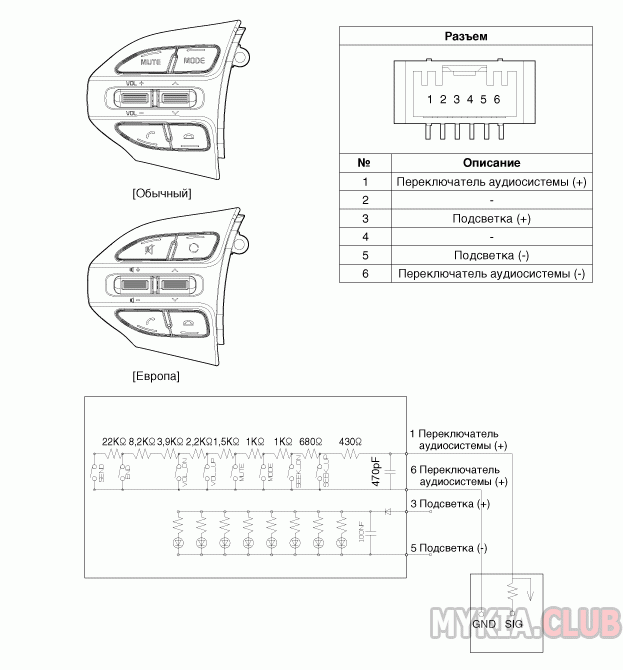

Кнопки управления магнитолой на руле Kia Rio 4 FB

1. Левый переключатель дистанционного управления
(Аудиосистема + система громкой связи + голосовое управление)
2. Правый переключатель дистанционного управления
(Круиз-контроль + маршрутный компьютер)

[getAway]

Аудиосистема

[getAway]

Аудио + Bluetooth

[getAway]

Аудио + Bluetooth + Голос

[krionika]

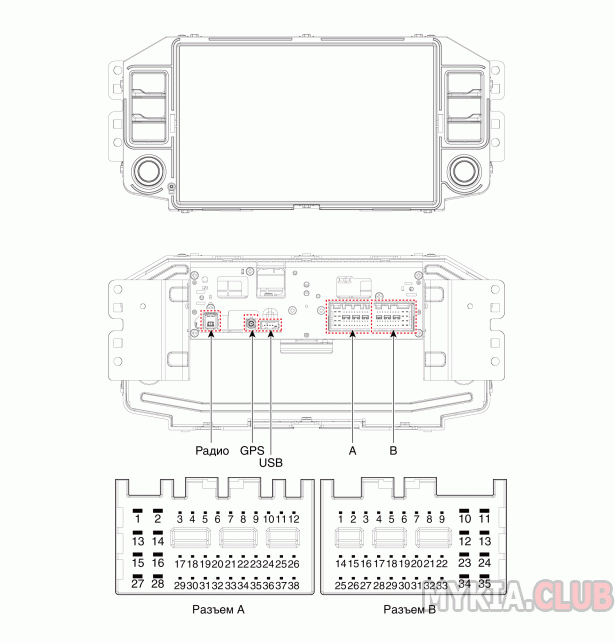

Головное устройство АВН (аудио, видео, навигация)

Скрытый текст

№	Разъем (A)	Разъем В
1	Динамик задняя левая дверь (-)	-
2	Динамик задняя левая дверь (-)	МИКР. (-)
3	-	-
4	-	-
5	-	-
6	Питание камеры	Подсветка (+)
7	Видеосигнал камеры	MM-CAN (выс.)
8	-	-
9	-	Левый выход генератора (+)
10	-	АКБ (-)
11	-	АКБ (-)
12	Рулевой пульт дистанционного управления	Заземление
13	Динамик передний левая дверь (-)	Заземление
14	Динамик передний левая дверь (-)	-
15	Динамик передний правая дверь (+)	МИКР. (-)
16	Динамик передний правая дверь (+)	-
17	-	-
18	-	-
19	-	Подсветка (+)
20	Масса питания камеры	MM-CAN (низк.)
21	Видео «масса» камеры	-
22	-	ACC
23	-	-
24	-	-
25	-	Задний ход
26	«Масса» дистанционного управления на рулевом колесе	Дверь открыта
27	Динамик задняя правая дверь (+)	Разблокировка дверей (Door unlock)
28	Динамик задняя правая дверь (+)	Стояночный тормоз
29	-	Положение «P»
30	-	Автоматическое управление осветительными приборами
31	-	Регистрация коробки передач
32	-	-
33	Масса экрана видеокамеры	IGN1
34	-	-
35	-	-
36	-
37	-
38	СКОРОСТЬ АВТОМОБИЛЯ



[krionika]

Снятие штатной магнитолы (ШГУ) Kia Rio 4 (FB)

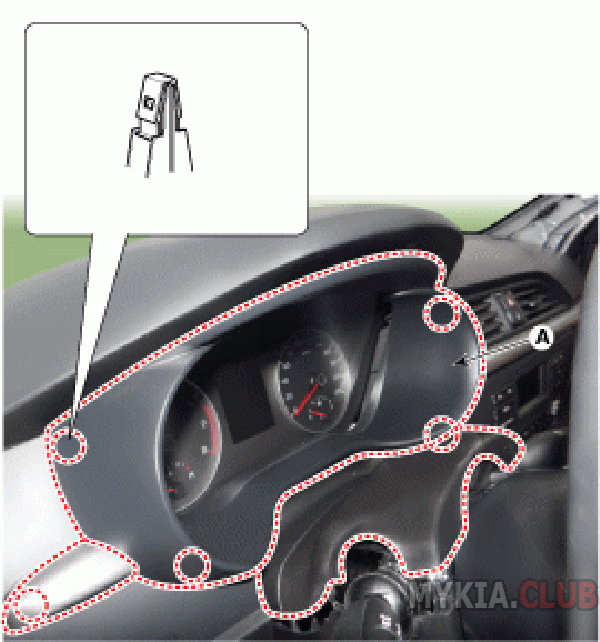

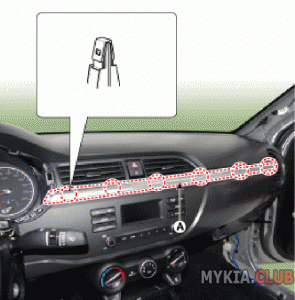

Снимите панель обрамления комбинации приборов (А) с помощью съемника.

Скрытый текст

Снимите левую [LH] декоративную накладку (A) передней панели.

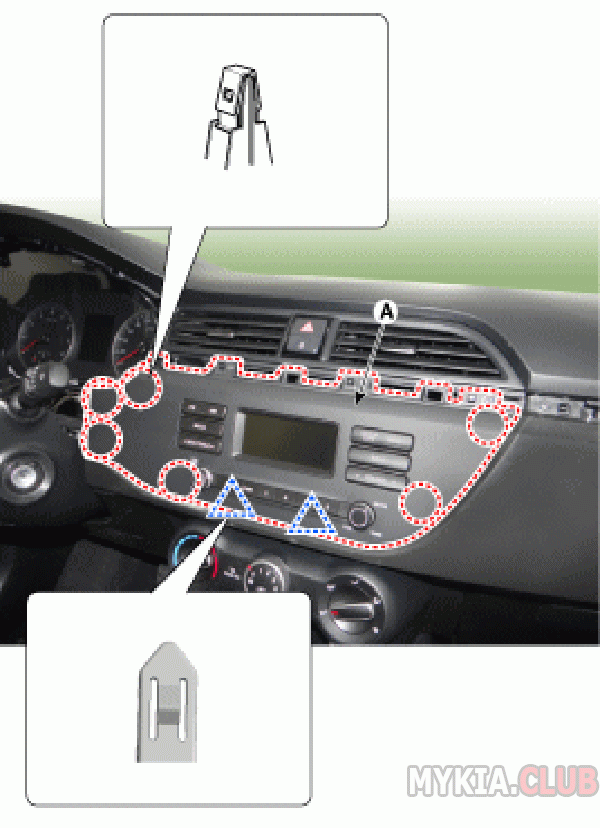

Выверните винты и снимите обрамление центральной панели (А).

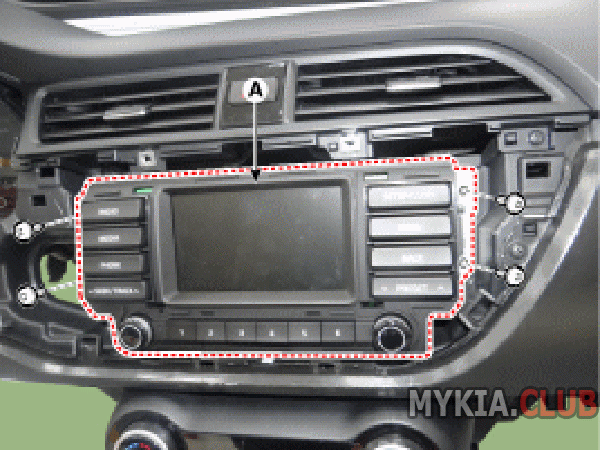

Выверните винты крепления и снимите головное устройство (А) системы AVN.

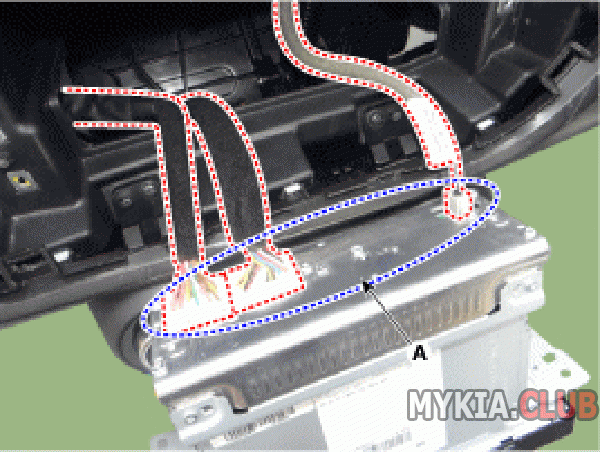

Отсоедините разъемы и антенный кабель (А), затем снимите аудиовизуальное головное устройство с навигацией.
