Снятие фонарей Kia Rio 3 (QB)

Задний комбинированный фонарь (внешний)

Отсоедините отрицательную клемму аккумуляторной батареи.

Снять крышку (А) заднего комбинированного фонаря.

 снятие фонарей Kia Rio 3 (QB) (1).gif   8.17К   6 Количество загрузок:

Скрытый текст

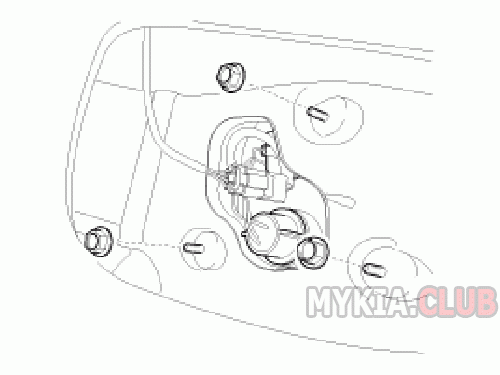

Отверните крепежные гайки (3 шт.).

 снятие фонарей Kia Rio 3 (QB) (7).gif   10.11К   6 Количество загрузок:

Отсоединить разъем и демонтировать задний комбинированный фонарь (А).

 снятие фонарей Kia Rio 3 (QB) (2).gif   10.34К   6 Количество загрузок:

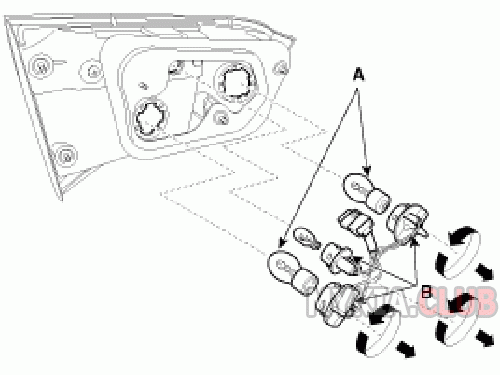

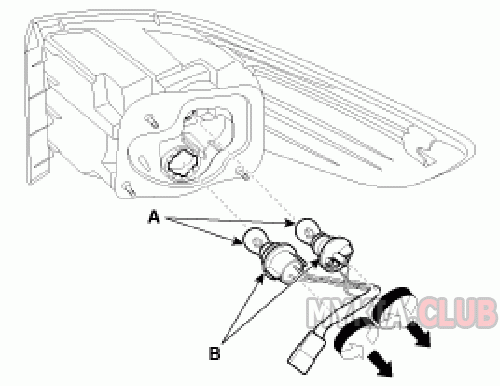

Замените лампы задних габаритных огней/стоп-сигналов и указателей поворота (А), повернув гнезда (В) против часовой стрелки.

 снятие фонарей Kia Rio 3 (QB) (4).gif   14.75К   6 Количество загрузок:

[krionika]

Задний комбинированный фонарь (внутренний)

Отсоедините отрицательную клемму аккумуляторной батареи.

Снимите обивку багажника

Если необходимо заменить лампу заднего габаритного огня, не снимая узел фонаря, снимите крышку обивки багажника, затем замените лампу (В).

 снятие фонарей Kia Rio 3 (QB) (3).gif   13.99К   6 Количество загрузок:

Скрытый текст

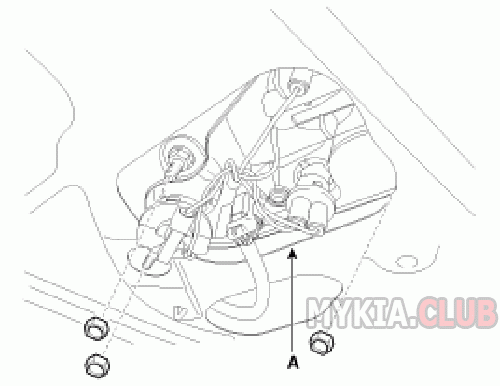

Отверните 3 гайки, отсоедините разъем и снимите узел (А) заднего фонаря.

 снятие фонарей Kia Rio 3 (QB) (5).gif   13.33К   6 Количество загрузок:

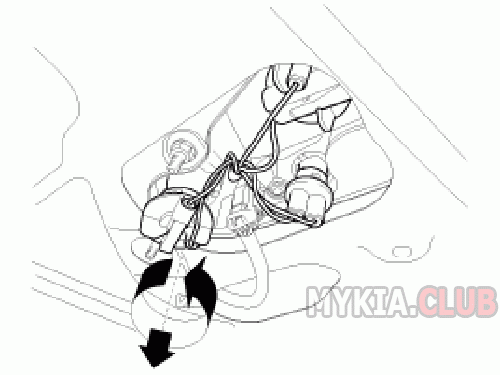

Замените лампы заднего габаритного огня и лампы заднего хода (А), повернув гнезда (В) против часовой стрелки.

 снятие фонарей Kia Rio 3 (QB) (6).gif   14.72К   6 Количество загрузок:



[krionika]

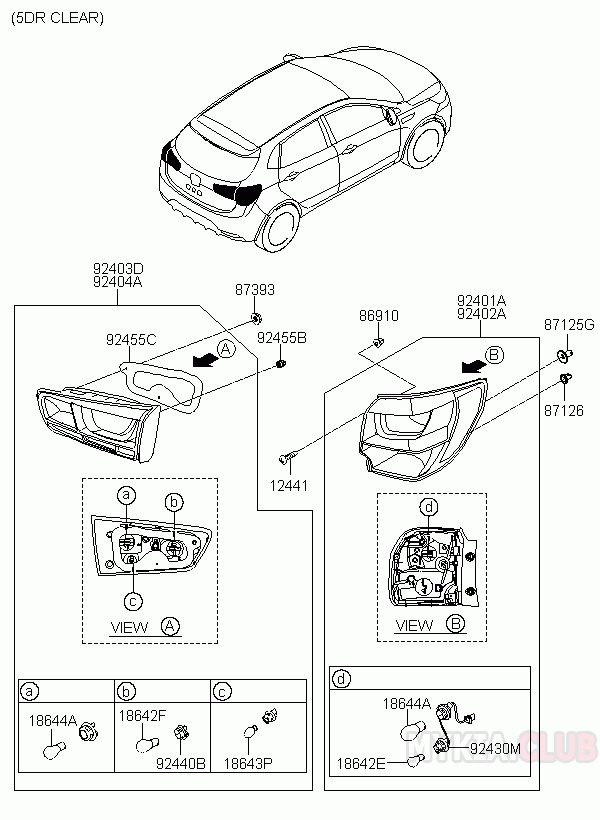

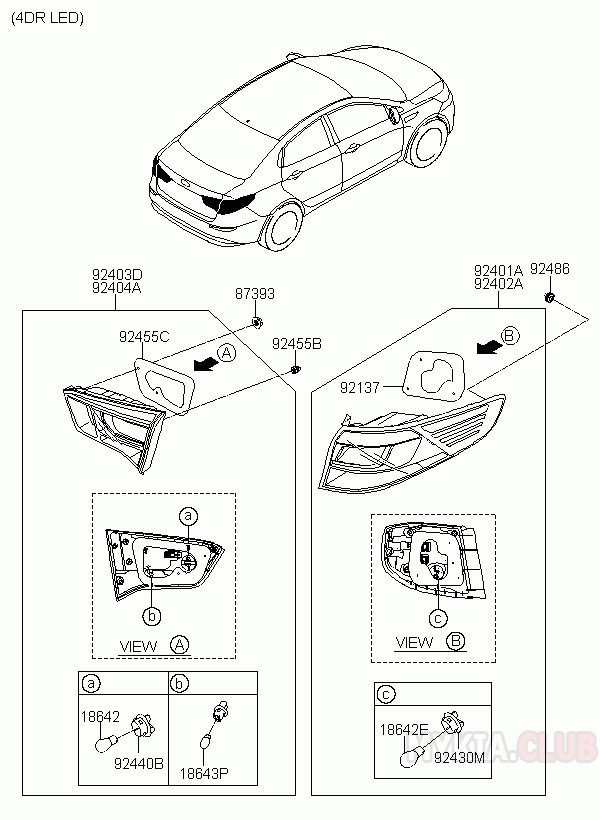

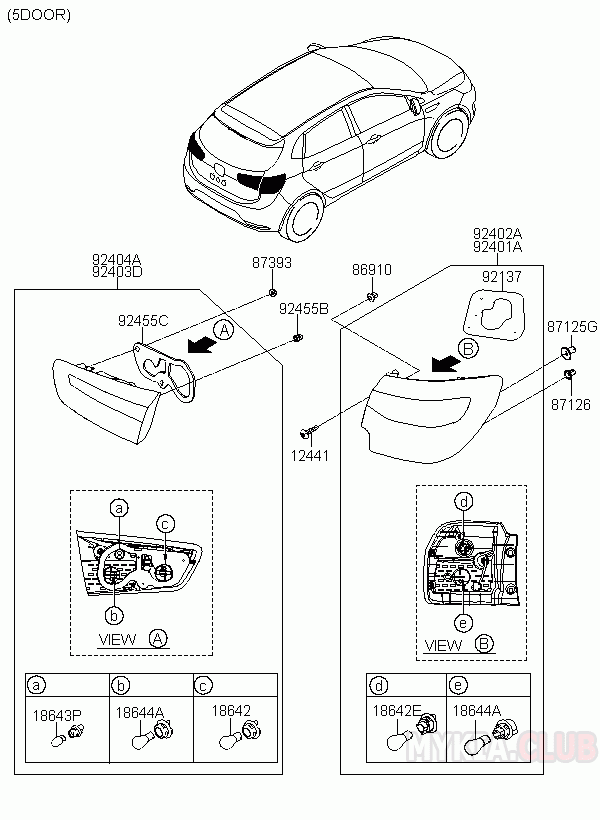

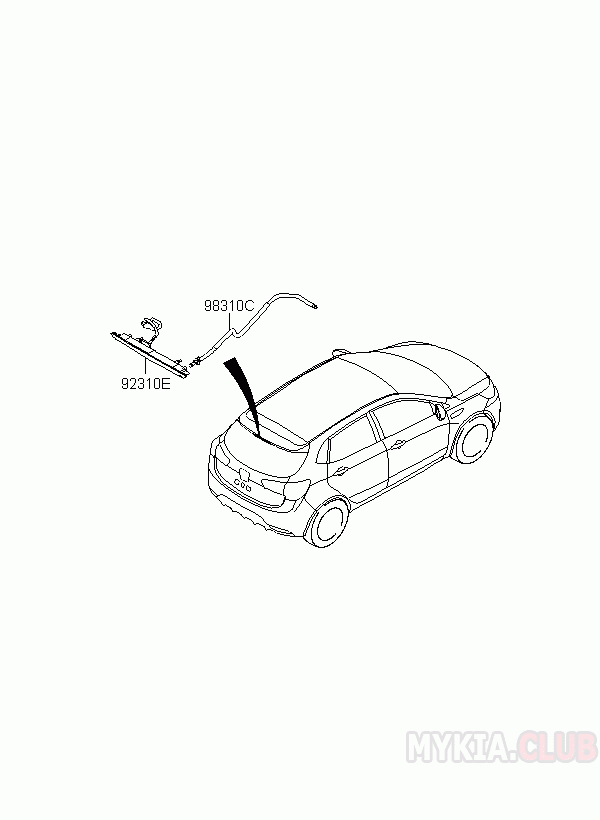

Задние фонари Kia Rio 3 (QB)

устройство и коды запчастей с 2011 года

 Задние фонари Kia Rio 3 (QB) (1).gif   14.7К   4 Количество загрузок:  Задние фонари Kia Rio 3 (QB) (2).gif   15.43К   4 Количество загрузок:  Задние фонари Kia Rio 3 (QB) (3).gif   4.96К   4 Количество загрузок:

Скрытый текст

12441 винт 1244106167B 4
18642 ЛАМПА 1864221008L 2
18642E ЛАМПА 1864221007L 12V 21W(PY21W) 2
18642E ЛАМПА 1864221007N 12V 21W(PY21W) 2
18642F ЛАМПА 1864221008N 12V 21W(P21W) 2
18643P ЛАМПА 1864318004N 2
18644A ЛАМПА 1864421058L 4
86910 СТОПОРНОЕ КОЛЬЦО 8691022000 4
87125G FASTENER-SCREW 871252E000 2
87126 ФИКСАТОР СТЕКЛА ДВЕРИ БАГАЖНИКА 871262E000 2
87393 ГАЙКА 873131C000 4
92137 УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА 924504X000 2
92137 УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА 924504X200 2
92310E РАССЕИВАТЕЛЬ СВЕТА ФАР И КОРПУС В СБОРЕ 927104X200 1
92401A ФОНАРЬ 924014X000 1
92401A ФОНАРЬ 924014X200 1
92402A ФОНАРЬ 924024X000 1
92402A ФОНАРЬ 924024X200 1
92403D ФОНАРЬ 924034X000 1
92403D ФОНАРЬ 924034X200 1
92404A ФОНАРЬ 924044X000 1
92404A ФОНАРЬ 924044X200 1
92430M ГНЕЗДО-ЛАМПА 924304X000 2
92430M ГНЕЗДО-ЛАМПА 924304X200 2
92440B ПАТРОН ЛАМПЫИ И ПРОВОДКА В СБОРЕ 924404X000 2
92440B ПАТРОН ЛАМПЫИ И ПРОВОДКА В СБОРЕ 924404X200 2
92455B ГАЙКА 9245523000 8
92455C PAD-REAR COMB LAMP SEALING 924604X000 2
92455C PAD-REAR COMB LAMP SEALING 924604X200 2
92486 КРЕПЕЖНЫЙ ЗАЖИМ-ЗАДН. КОМБИНИР. ФОНАРЬ 924852H000 2
98310C ФОРСУНКА-ОМЫВАТЕЛЬ 989314X200 1



[krionika]

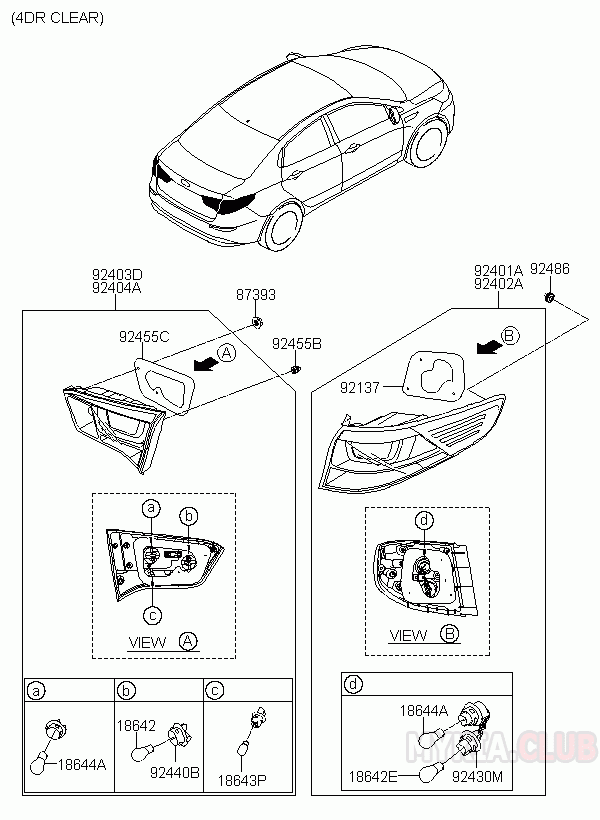

Задние фонари Kia Rio 3 (QB)

устройство и коды запчастей с 2015 года

 Задние фонари Kia Rio 3 (QB) (1).gif   15.72К   4 Количество загрузок:  Задние фонари Kia Rio 3 (QB) (2).gif   15.15К   4 Количество загрузок:  Задние фонари Kia Rio 3 (QB) (3).gif   15.58К   4 Количество загрузок:

Скрытый текст

12441 винт 1244106167B 4
18642 ЛАМПА 1864221008L 2
18642E ЛАМПА 1864221007L 12V 21W(PY21W) 2
18642F ЛАМПА 1864221008N 12V 21W(P21W) 2
18643P ЛАМПА 1864318004N 2
18644A ЛАМПА 1864421058L 4
86910 СТОПОРНОЕ КОЛЬЦО 8691022000 4
87125G FASTENER-SCREW 871252E000 2
87126 ФИКСАТОР СТЕКЛА ДВЕРИ БАГАЖНИКА 871262E000 2
87393 ГАЙКА 873131C000 4
92137 УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА 924504X500 2
92137 УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА 924504X510 2
92137 УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА 924504X600 1
92401A ФОНАРЬ 924014X500 1
92401A ФОНАРЬ 924014X510 1
92401A ФОНАРЬ 924014X600 1
92401A ФОНАРЬ 924014X610 1
92402A ФОНАРЬ 924024X500 1
92402A ФОНАРЬ 924024X510 1
92402A ФОНАРЬ 924024X600 1
92402A ФОНАРЬ 924024X610 1
92403D ФОНАРЬ 924034X500 1
92403D ФОНАРЬ 924034X510 1
92403D ФОНАРЬ 924034X600 1
92403D ФОНАРЬ 924034X610 1
92404A ФОНАРЬ 924044X500 1
92404A ФОНАРЬ 924044X510 1
92404A ФОНАРЬ 924044X600 1
92404A ФОНАРЬ 924044X610 1
92430M ГНЕЗДО-ЛАМПА 924304X500 2
92430M ГНЕЗДО-ЛАМПА 924304X510 2
92430M ГНЕЗДО-ЛАМПА 924304X600 2
92430M ГНЕЗДО-ЛАМПА 924304X610 2
92440B ПАТРОН ЛАМПЫИ И ПРОВОДКА В СБОРЕ 924404X500 2
92440B ПАТРОН ЛАМПЫИ И ПРОВОДКА В СБОРЕ 924404X510 2
92440B ПАТРОН ЛАМПЫИ И ПРОВОДКА В СБОРЕ 924404X600 2
92440B ПАТРОН ЛАМПЫИ И ПРОВОДКА В СБОРЕ 924404X610 2
92455B ГАЙКА 9245523000 4
92455C PAD-REAR COMB LAMP SEALING 924604X500 2
92455C PAD-REAR COMB LAMP SEALING 924604X510 2
92455C PAD-REAR COMB LAMP SEALING 924604X600 1
92486 КРЕПЕЖНЫЙ ЗАЖИМ-ЗАДН. КОМБИНИР. ФОНАРЬ 924852H000 2



[krionika]

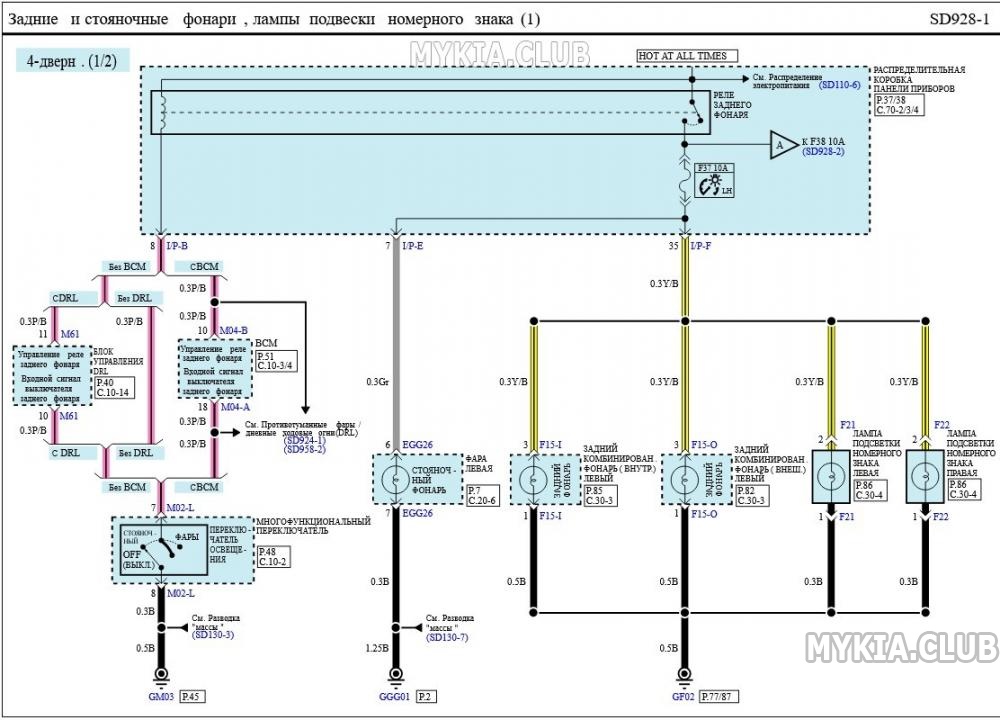

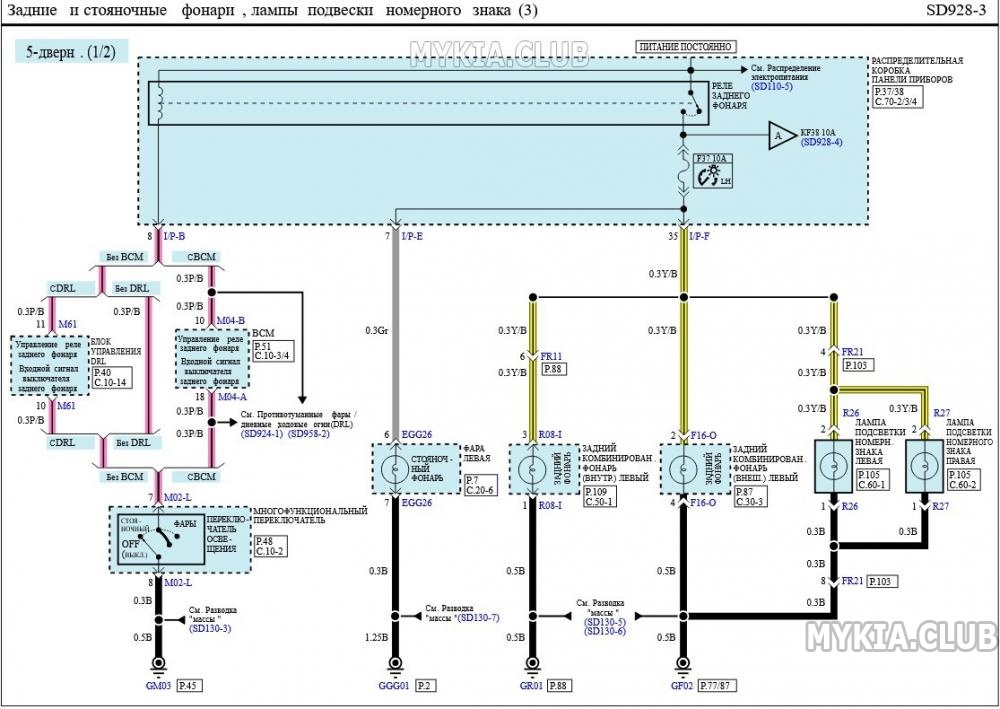

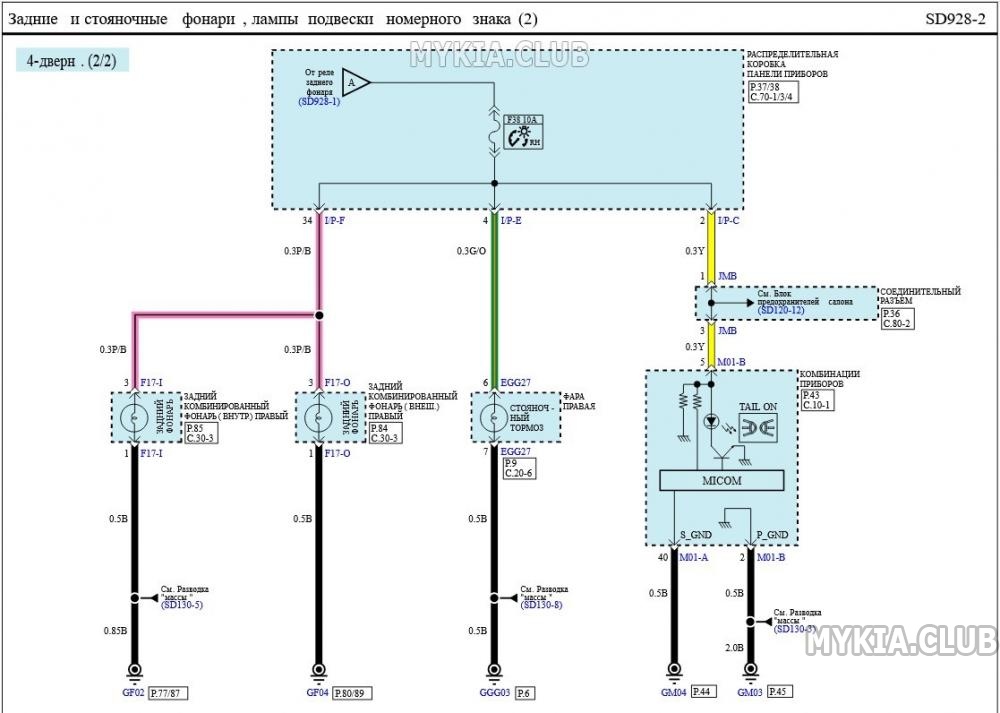

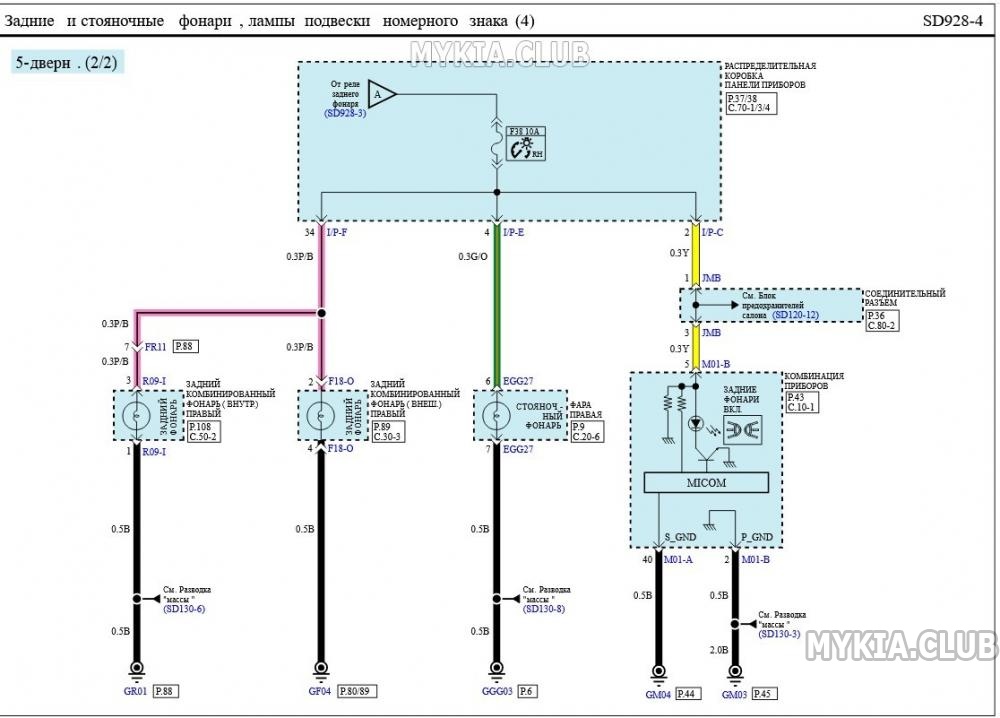

Электросхемы задних фонарей Kia Rio 3 (QB)

с 2012 года

Задние фонари, стояночные фонари и фонари подсветки номерного знака

Скрытый текст

 Электросхемы задних фонарей Kia Rio 3 (QB) (1).jpg   94.07К   4 Количество загрузок:  Электросхемы задних фонарей Kia Rio 3 (QB) (2).jpg   70.34К   4 Количество загрузок:

 Электросхемы задних фонарей Kia Rio 3 (QB) (3).jpg   97.97К   4 Количество загрузок:  Электросхемы задних фонарей Kia Rio 3 (QB) (4).jpg   71.77К   4 Количество загрузок:
