Рулевая рейка Kia Soul 3 (SK3)

устройство и коды запчастей с 2019 года

 Рулевая рейка Kia Soul 3 (SK3).png   125.31К   0 Количество загрузок:

Скрытый текст

1022AA ГАЙКА-ЗАМОК 1022510007K 2
1140FZ БОЛТ 1140306106K 5
43777B ШТИФТ 4377737710 2
56500B ШЕСТЕРНЯ 56500K0000 1
56500B ШЕСТЕРНЯ 56500K0100 1
56510B ШТИФТ 56512K0000 1
56510B ШТИФТ 56512K0100 1
56512 ВТУЛКА 56592D4000 2
56516A КОЛПАЧОК-ПРОТИВОПЫЛЕВ. 56517K0000 1
56517A заглушка 56519D4000 1
56517B НАБИВКА-ПРОТИВОПЫЛЕВ. 56516K0000 1
56521B ВТУЛКА-БАГАЖНИК 56521K0000 1
56523 ПРУЖИНА 56523K0000 1
56525B СТОПОРНОЕ КОЛЬЦО КПП 56525D4000 1
56528 ГАРМОШКА-РУЛЕВОЙ МЕХАНИЗМ 56528K0000 2
56531B ЗУБЧАТАЯ РЕЙКА РУЛЕВОГО МЕХАНИЗМА 56531K0000 1
56531B ЗУБЧАТАЯ РЕЙКА РУЛЕВОГО МЕХАНИЗМА 56531K0100 1
56540 РУЛЕВАЯ ТЯГА, МЕТАЛЛ 56540K0000 2
56551A ПОДШИПНИК-РОЛИК 565513Q000 1
56551C ПОДШИПНИК-РОЛИК 56552D4000 1
56820H END ASSY-TIE ROD,LH 56820Q5000 1
56820J END ASSY-TIE ROD,RH 56825Q5000 1
57146 ГАЙКА 577592J000 2
57260C ПРОТЕКТОР-ОБОГРЕВАТЕЛЬ 57260G3000 1
57280 ТЕПЛОВАЯ ЗАЩИТА В СБОРЕ-РУЛЕВОЕ УПРАВЛЕНИЕ С ЭЛЕКТРОПРИВОДОМ 57280F2000 1
57714 УПЛОТНЕНИЕ-МАСЛ. 56542D4000 1
57714B УПОР РЕЙКИ 56522K0000 2
57715 КРОНШТЕЙН УПОРА РЕЙКИ 57715K0000 1
57722 АЛЛЮМИНИЕВОЕ КОЛЕНО 577223M900 2
57725A БОЛТ 57725F2000 4
57737 ПРОБКА УПОРА 57737D4000 1
57773 ЗАЖИМ-ЦИРКУЛЯЦ. 57773K0000 2

[krionika]

Замена рулевой рейки Kia Soul 3 (SK3)

(как снять рулевую рейку)

Снимите переднее колесо.

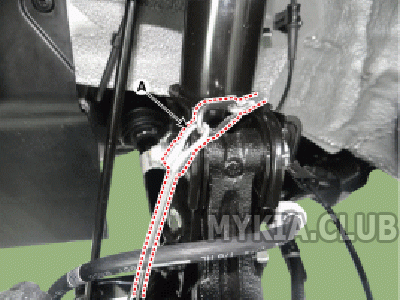

Ослабьте гайку (А) и снимите тягу стержня стабилизатора с узла передней стойки подвески (B).

 Замена рулевой рейки Kia Soul 3 (SK3) (1).gif   56.24К   0 Количество загрузок:

Скрытый текст

При ослаблении гайки (А), зафиксируйте внешний шестигранник тяги стабилизатора.
Действуйте осторожно, чтобы не повредить пылезащитный чехол стойки стабилизатора.

Отсоединить с помощью специального инструмента наконечник рулевой тяги от поворотного кулака.

Извлеките шплинт (А).

Открутите контргайку (B).

 Замена рулевой рейки Kia Soul 3 (SK3) (2).gif   35.11К   0 Количество загрузок:

Не используйте повторно стопорную гайку.

Отсоединить с помощью специального инструмента наконечник рулевой тяги от поворотного кулака.

 Замена рулевой рейки Kia Soul 3 (SK3) (20).gif   52.61К   0 Количество загрузок:

Выверните болт и гайку крепления нижнего рычага (A).

 Замена рулевой рейки Kia Soul 3 (SK3) (4).gif   44.47К   0 Количество загрузок:

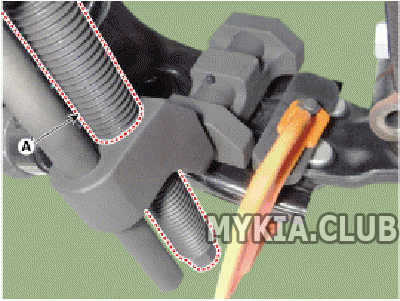

Отсоедините с помощью специального инструмента (0K545-A9100) передний нижний рычаг от поворотного кулака.

Вывернуть болты переднего поворотного кулака, затем завернуть и затянуть болт подрамника (A).

 Замена рулевой рейки Kia Soul 3 (SK3) (9).gif   55.24К   0 Количество загрузок:

Установите дополнительный корпус (В) между передним кулаком и болтом дополнительного корпуса.

Затяните болт (С) для увеличения зазора переднего кулака.

 Замена рулевой рейки Kia Soul 3 (SK3) (10).gif   63.15К   0 Количество загрузок:

Установить страховочный трос (A).

 Замена рулевой рейки Kia Soul 3 (SK3) (11).gif   70.21К   0 Количество загрузок:

Установите основной корпус (А) между стойкой передней подвески и нижним рычагом.

 Замена рулевой рейки Kia Soul 3 (SK3) (12).gif   59К   0 Количество загрузок:

Установить скобу крепления (A) около основного корпуса, чтобы предотвратить его отделение.

 Замена рулевой рейки Kia Soul 3 (SK3) (15).gif   56.5К   0 Количество загрузок:

Установите корпус (А), затем поверните ручку (В) по часовой стрелки до фиксации хомута на нижнем рычаге.

 Замена рулевой рейки Kia Soul 3 (SK3) (14).gif   46.23К   0 Количество загрузок:

Медленно затянуть болт основного корпуса (A) и снять нижний рычаг с переднего поворотного кулака.

 Замена рулевой рейки Kia Soul 3 (SK3) (13).gif   45.52К   0 Количество загрузок:

Вывернуть болт (А) и демонтировать карданный шарнир (B).

 Замена рулевой рейки Kia Soul 3 (SK3) (5).gif   68.59К   0 Количество загрузок:

Не используйте болт повторно.
Для предотвращения повреждения внутреннего троса пружинного контакта зафиксируйте рулевое колесо в положении прямо вперед.

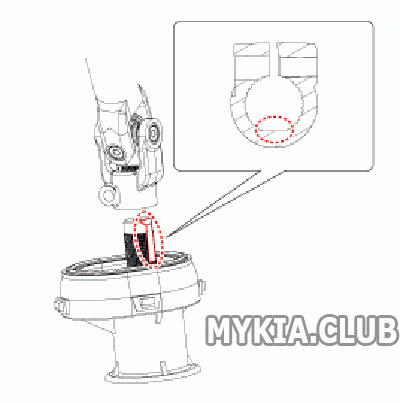

Выполните сборку так, чтобы вал ведущей шестерни был вставлен в отверстие универсального шарнира заподлицо с поверхностью среза.

 Замена рулевой рейки Kia Soul 3 (SK3) (8).gif   10.28К   0 Количество загрузок:

Снимите кронштейн (А) заднего роликового упора.

 Замена рулевой рейки Kia Soul 3 (SK3) (16).gif   71.95К   0 Количество загрузок:

Отсоединить подушку подвески дополнительного глушителя (A).

 Замена рулевой рейки Kia Soul 3 (SK3) (7).gif   67.83К   0 Количество загрузок:

Подоприте подрамник (А) с помощью домкрата, затем ослабьте болты и гайки крепления подрамника.

 Замена рулевой рейки Kia Soul 3 (SK3) (18).gif   112.57К   0 Количество загрузок:

Демонтировать подмоторную раму (A).

 Замена рулевой рейки Kia Soul 3 (SK3) (19).gif   61.83К   0 Количество загрузок:

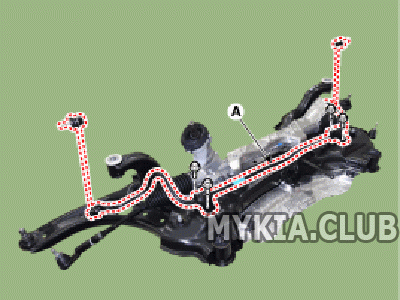

Снимите стержень стабилизатора (A), ослабив болты.

 Замена рулевой рейки Kia Soul 3 (SK3) (17).gif   28.12К   0 Количество загрузок:

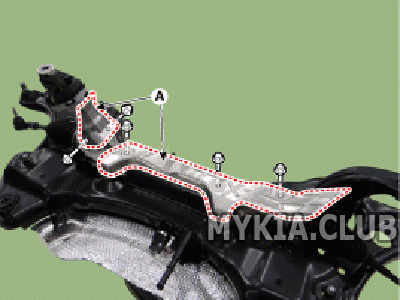

Выверните болты и снимите теплоизоляцию (А).

 Замена рулевой рейки Kia Soul 3 (SK3) (3).gif   40.36К   0 Количество загрузок:

Выкрутите болты и демонтируйте картер рулевого управления (A).

 Замена рулевой рейки Kia Soul 3 (SK3) (6).gif   23.29К   0 Количество загрузок:

Установка выполняется в порядке, обратном разборке.

Проверьте регулировку колес
