Личный гаражЗамена топливного фильтра Kia Seltos (SP2)
бензин
Скрытый текст
Сбросьте остаточное давление в топливопроводе.
После снятия реле топливного насоса может зарегистрироваться код неисправности (DTC). Удалите этот код с помощью KDS после завершения работ по сбросу остаточного давления в топливной линии.
Отсоедините провод от отрицательной (–) клеммы аккумуляторной батареи.
Снимите подушку заднего сиденья.

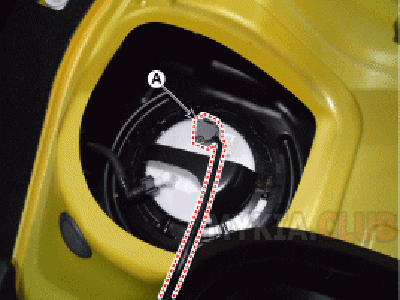

Снимите люк (A) обслуживания топливного насоса.
Замена топливного фильтра Kia Seltos (SP2) бензин (1).gif 55.94К
2 Количество загрузок:

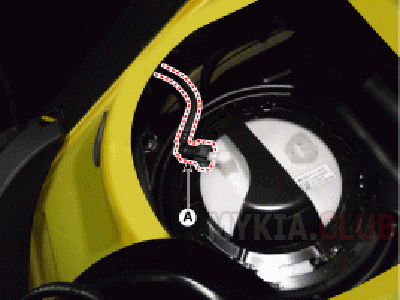

Отсоедините разъем топливного насоса (А).
Замена топливного фильтра Kia Seltos (SP2) бензин (2).gif 52.82К
2 Количество загрузок:
Отсоедините быстросъемный разъем (A) топливопровода питания.
Замена топливного фильтра Kia Seltos (SP2) бензин (3).gif 40.46К
2 Количество загрузок:

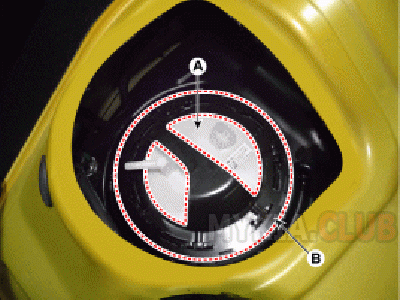

Снимите запорное кольцо (В) с помощью инструмента SST (09310-B8100), а затем демонтируйте топливный насос.
•
При снятии пластины крышки следите за тем, чтобы не повредить топливный бак и топливный насос.
•
При снятии пластины крышки прижмите верхнюю область рукой и поверните ключ против часовой стрелки.
Замена топливного фильтра Kia Seltos (SP2) бензин (4).gif 57.45К
2 Количество загрузок:

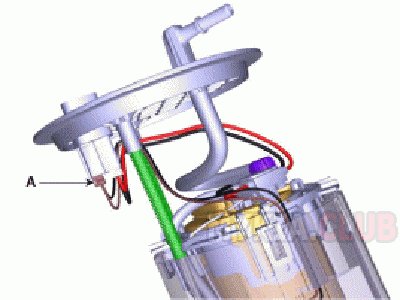

Отсоедините разъем (А) датчика топлива.
Замена топливного фильтра Kia Seltos (SP2) бензин (10).gif 29.59К
2 Количество загрузок:

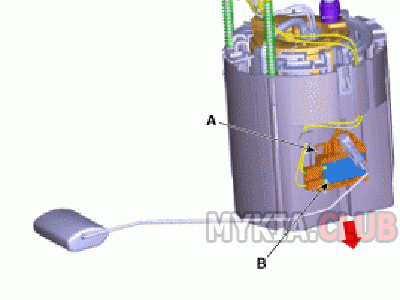

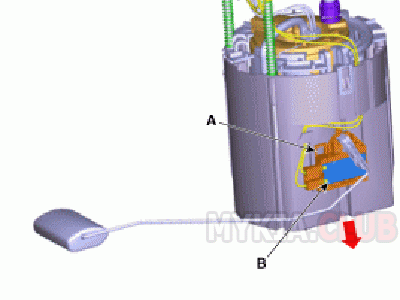

Снимите датчик топлива (В), переместив фиксатор (А) в направлении стрелки.
Замена топливного фильтра Kia Seltos (SP2) бензин (6).gif 21.9К
2 Количество загрузок:

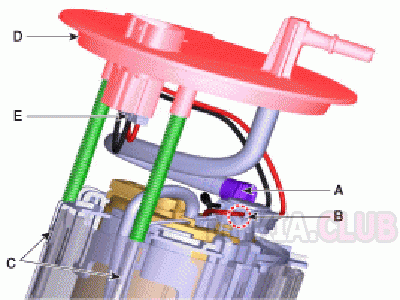

Сняв зажим (А), снимите топливопровод (В).
Отсоедините фиксаторы (С) и снимите узел головки (D).
Отсоедините разъем топливного насоса (Е).
Замена топливного фильтра Kia Seltos (SP2) бензин (11).gif 32.4К
2 Количество загрузок:
Снимите стакан (B), отпустив фиксаторы (A).
Замена топливного фильтра Kia Seltos (SP2) бензин (12).gif 26.56К
2 Количество загрузок:

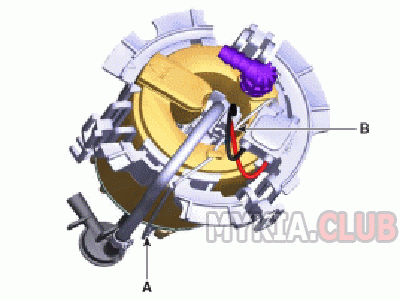

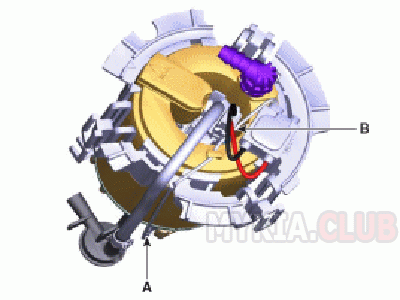

Отсоедините трос (A) «массы».
Отсоедините разъем топливного насоса (B).
Замена топливного фильтра Kia Seltos (SP2) бензин (13).gif 27.53К
2 Количество загрузок:

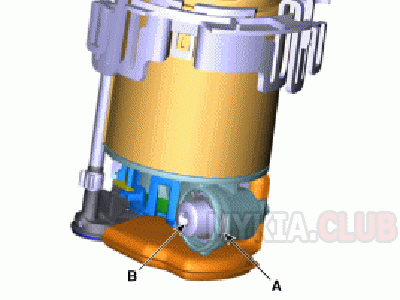

Снимите шплинт (А) и демонтируйте регулятор давления топлива (В).
Замена топливного фильтра Kia Seltos (SP2) бензин (7).gif 25.23К
2 Количество загрузок:

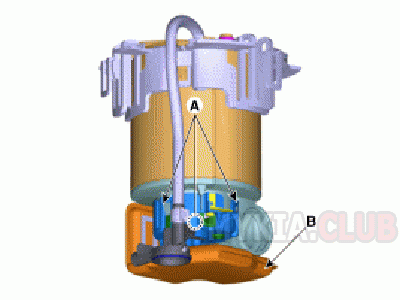

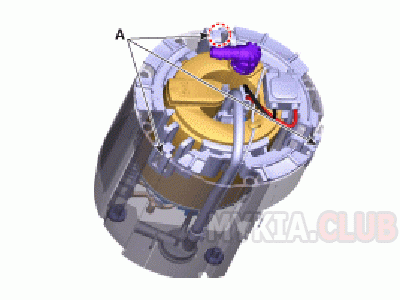

Отсоедините крепежные крюки (A) и снимите фильтр предварительной очистки (B).
Замена топливного фильтра Kia Seltos (SP2) бензин (8).gif 18.23К
3 Количество загрузок:

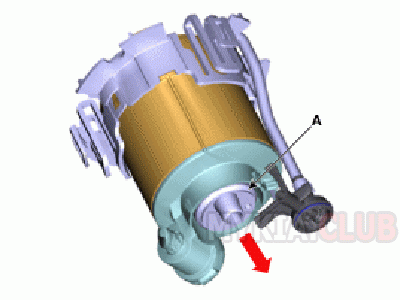

Снимите топливный насос (А) в направлении стрелки.
Замена топливного фильтра Kia Seltos (SP2) бензин (9).gif 23.77К
2 Количество загрузок:

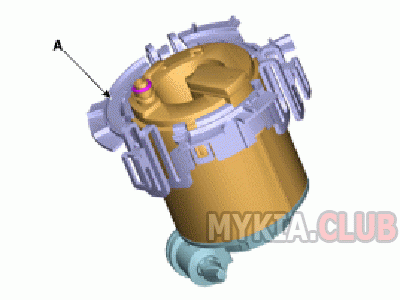

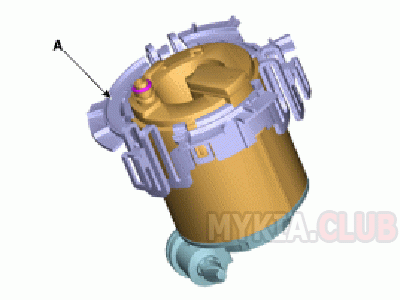

Ослабьте фиксирующие крючки и снимите кронштейн топливного фильтра (А).
Замена топливного фильтра Kia Seltos (SP2) бензин (5).gif 22.45К
2 Количество загрузок:
Установка выполняется в порядке, обратном разборке.
