Замена генератора Kia Rio 4 (FB)

1.6L

(как снять генератор)

Выключить зажигание и отсоединить отрицательный (–) провод от АКБ.

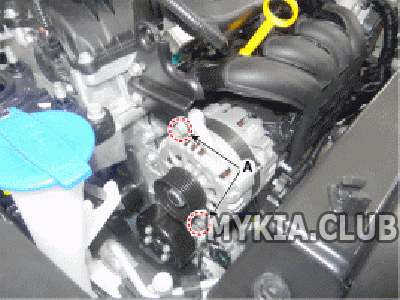

Отверните болты крепления (A) и вращайте регулировочный болт (B) по часовой стрелке, чтобы ослабить натяжение.

 Замена генератора Kia Rio 4 (FB) (1).gif   93.7К   5 Количество загрузок:

Скрытый текст

Снимите приводной ремень.

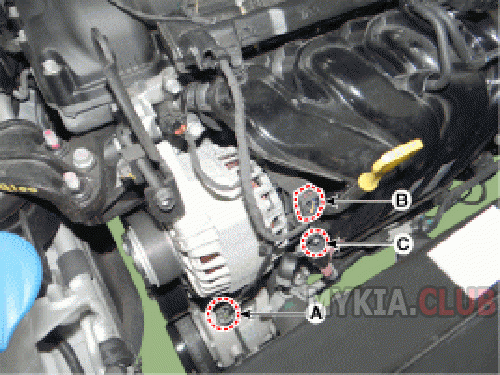

Отсоедините разъем (A) воздушного компрессора и разъем (B) генератора, а также отсоедините кабель (С) от вывода "B" генератора.

 Замена генератора Kia Rio 4 (FB) (2).gif   93.47К   6 Количество загрузок:

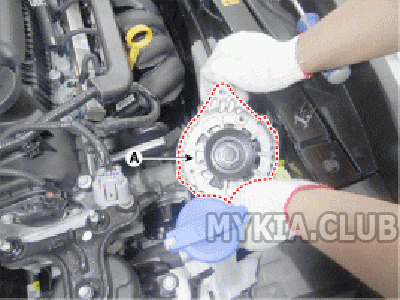

Снимите генератор (A).

 Замена генератора Kia Rio 4 (FB) (3).gif   90.61К   6 Количество загрузок:

[krionika]

Замена генератора Kia Rio 4 (FB)

1.4L

(как снять генератор)

Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

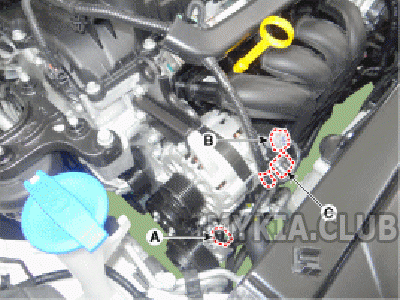

Отсоедините разъем (A) воздушного компрессора и разъем (B) генератора, а также отсоедините кабель (С) от вывода "B" генератора.

 Замена генератора Kia Rio 4 (FB) 1,4L (1).gif   65.34К   4 Количество загрузок:

Скрытый текст

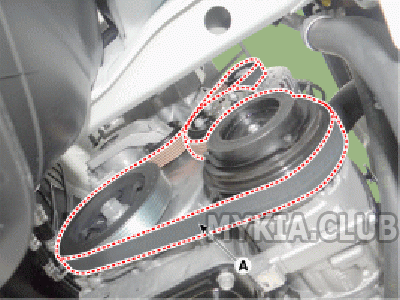

Снимите приводной ремень (A).

 Замена генератора Kia Rio 4 (FB) 1,4L (2).gif   70.89К   4 Количество загрузок:

Выверните верхний и нижний болты (А) крепления генератора.

 Замена генератора Kia Rio 4 (FB) 1,4L (3).gif   65.2К   4 Количество загрузок:

Снимите генератор (A).

 Замена генератора Kia Rio 4 (FB) 1,4L (4).gif   68.43К   5 Количество загрузок:

Установка выполняется в порядке, обратном разборке.

[krionika]

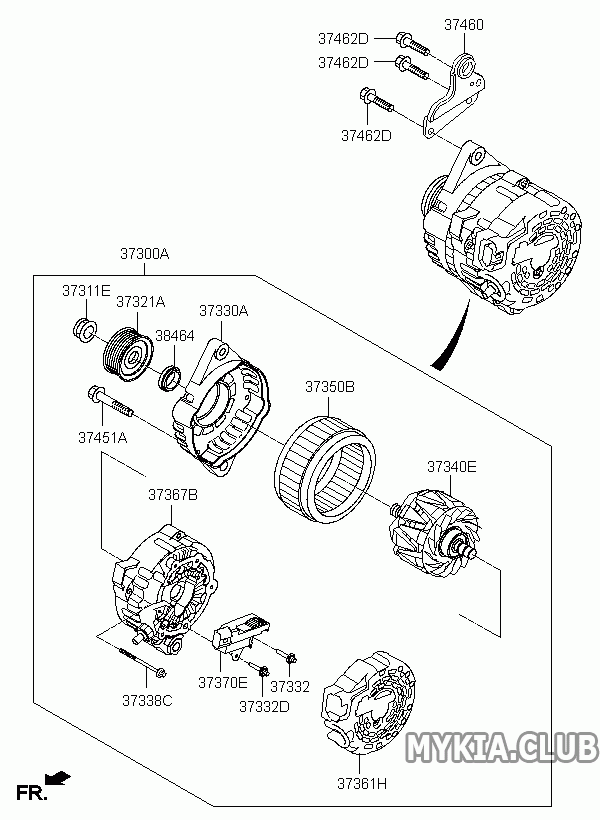

Генератор Kia Rio 4 (FB)

устройство и коды запчастей с 2017 года

1.4L

 Генератор Kia Rio 4 (FB).gif   15.6К   4 Количество загрузок:

Скрытый текст

37300A ГЕНЕРАТОР В СБОРЕ 3730003870 1
37311E ГАЙКА 3731103800 1
37321A ШКИВ ГЕНЕРАТОРА 373202E960 1
37330A ГЕНЕРАТОР ДЛЯ ЛЕГКОВЫХ АВТОМОБИЛЕЙ ТОРГОВОЙ МАРКИ "HYUNDAI" 12В 3733003870 1
37332 ВИНТ-САМОРЕЗ 373323C610 1
37332D ВИНТ 373323C611 3
37338C БОЛТ-СКВОЗН. 373383C610 4
37340E РОТОР 3734004200 1
37350B СТАТОР ГЕНЕРАТОРА 3735004250 1
37361H КРЫШКА-ТОРЦЕВАЯ,ЗАДН. 3739003AB0 1
37367B ВЫПРЯМИТЕЛЬ ГЕНЕРАТОРА 3736703870 1
37370E РЕГУЛЯТОР НАПРЯЖ. С ЩЕТКОДЕРЖ. 373702E950 1
37451A БОЛТ 374513C000 1
37460 КРОНШТЕЙН-ГЕНЕРАТОР 3746003500 1
37462D БОЛТ-ФЛАНЕЦ 3746203280 3
38464 КОЛЬЦО 3732003801 1



[krionika]

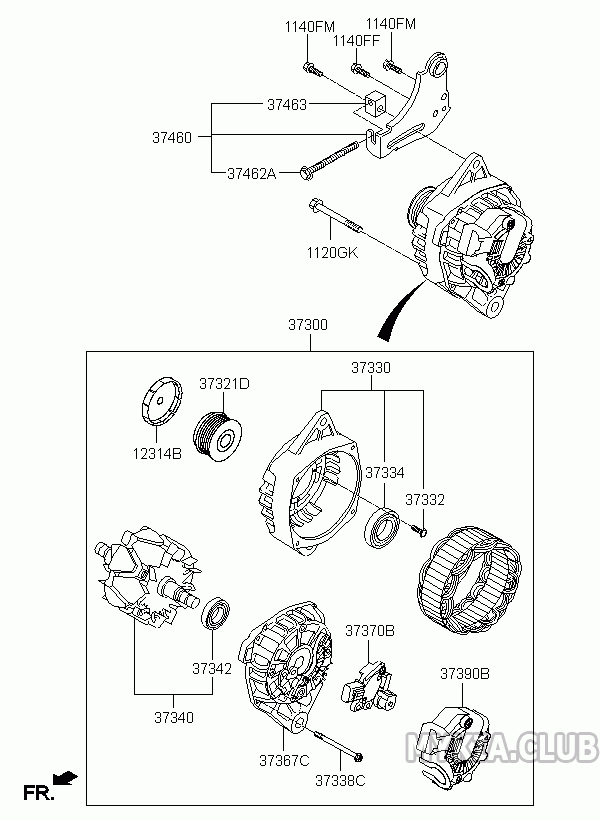

Генератор Kia Rio 4 (FB)

устройство и коды запчастей с 2017 года

1.6L

 Генератор Kia Rio 4 (FB).gif   15.47К   4 Количество загрузок:

Скрытый текст

1120GK БОЛТ 374512B000 1
1140FF БОЛТ 1140308207B 1
1140FM БОЛТ 1140308407B 2
12314B КОЛПАЧОК 3732204635 1
37300 ГЕНЕРАТОР В СБОРЕ 373002B910 1
37321D ШКИВ 3732204630 MANUFACTURER-VALEO KOREA 1
37330 ГЕНЕРАТОР ДЛЯ ЛЕГКОВЫХ АВТОМОБИЛЕЙ ТОРГОВОЙ МАРКИ "HYUNDAI" 12В 373022B910 1
37332 ВИНТ-САМОРЕЗ 3733237400 4
37334 BEARING-FRONT 373342C110 MANUFACTURER-VALEO KOREA 1
37338C БОЛТ-СКВОЗН. 373382E010 4
37340 РОТОР ГЕНЕРАТОРА 373402B910 1
37342 ПОДШИПНИК 3734237401 1
37367C ВЫПРЯМИТЕЛЬ 373602B910 1
37370B ВЫПРЯМИТЕЛЬ ГЕНЕРАТОРА 373702A400 MANUFACTURER-VALEO INDIA 1
37390B КРЫШКА 373902B915 1
37460 КРОНШТЕЙН-ГЕНЕРАТОР 374602B006 1
37462A БОЛТ 3746222000 1
37463 ГАЙКА 3746333000 1



[krionika]

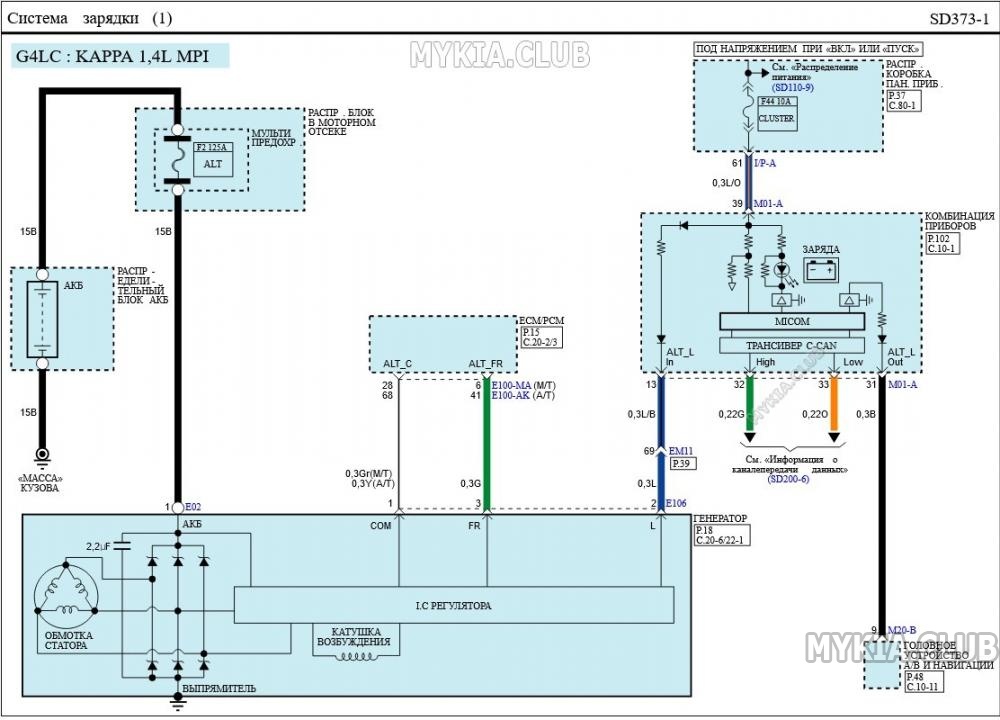

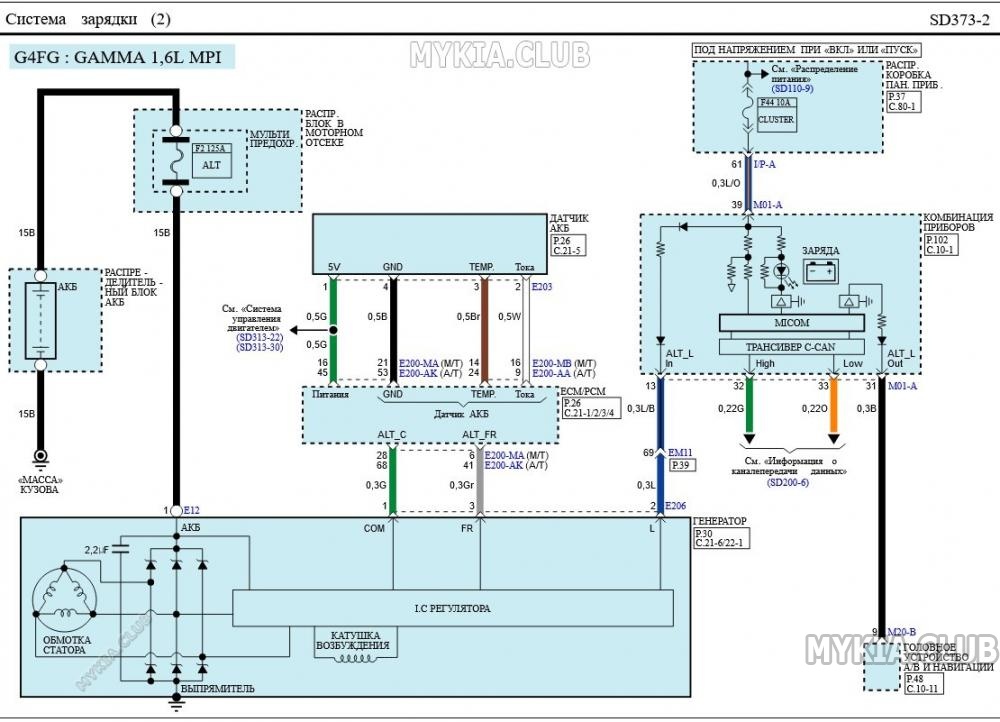

Электросхемы системы зарядки Kia Rio 4 (FB)

с 2012 года

Скрытый текст



 Электросхемы системы зарядки Kia Rio 4 (FB) (1).jpg   94.2К   5 Количество загрузок:  Электросхемы системы зарядки Kia Rio 4 (FB) (2).jpg   189.28К   4 Количество загрузок:  Электросхемы системы зарядки Kia Rio 4 (FB) (3).jpg   86.38К   4 Количество загрузок:
