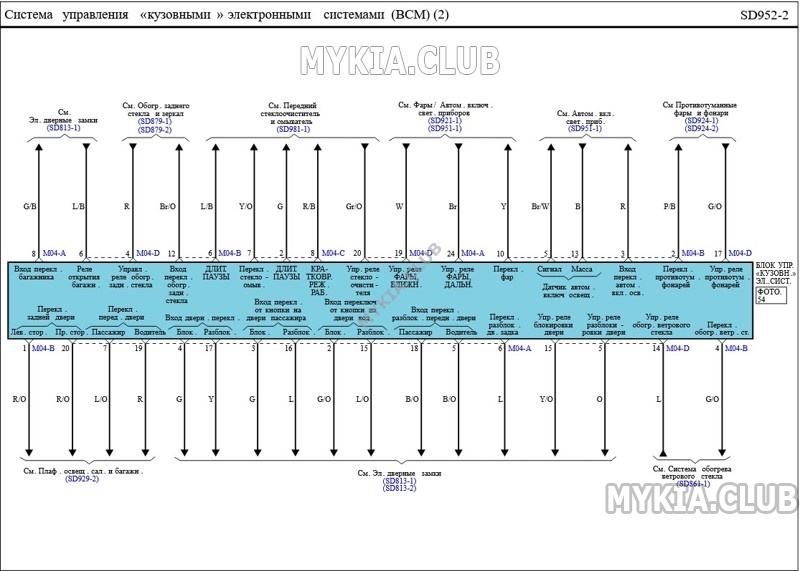

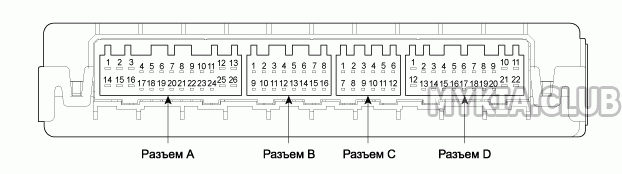

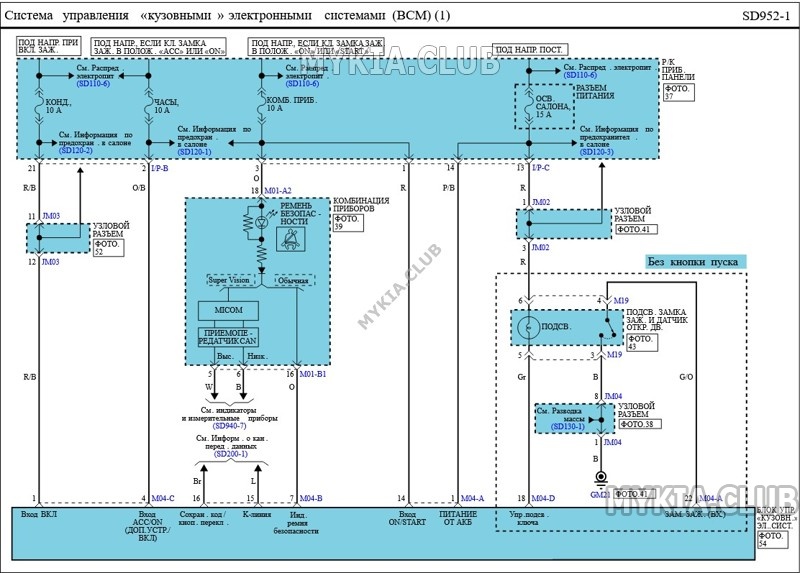

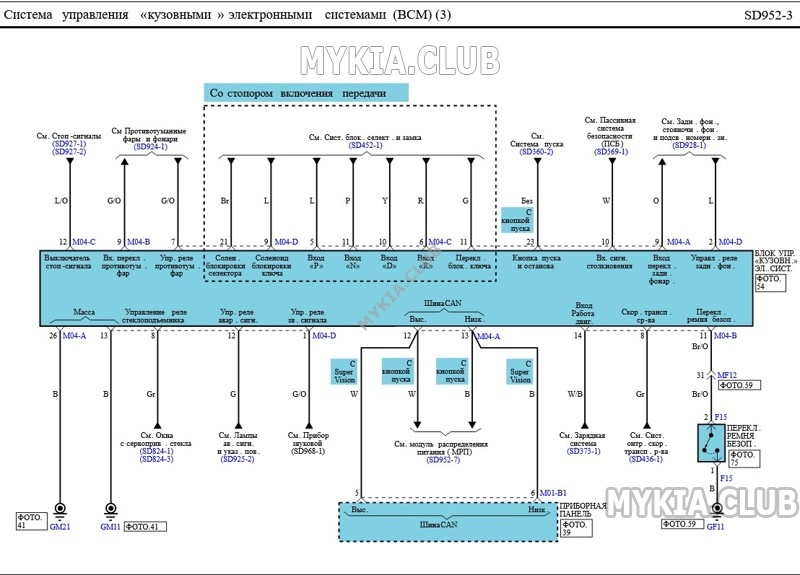

Личный гаражРаспиновка разъемов блока BCM Kia Cerato 2 (TD)
(блок управления электрооборудованием кузова)
с 2010 года
Скрытый текст
Распиновка разъемов блока BCM Kia Cerato 2 (TD).gif 9.31К
5 Количество загрузок:
| КОНТАКТ | Разъем (A) | Разъем В | Разъем С | Разъем D |
| 1 | B+ | Выключатель в задней левой двери | IGN2 | Реле звукового сигнала |
| 2 | Выключатель блокировки с помощью ключа в двери водителя | Выключатель заднего противотуманного фонаря | Переключатель управления стеклоочистителями в прерывистом режиме | Реле задних фонарей |
| 3 | Выключатель блокировки с помощью ключа в двери пассажира | Автоматический выключатель осветительных приборов | - | Состояние разблокирования дверей |
| 4 | Выключатель блокировки дверей на панели управления электростеклоподъемника | Выключатель противообледенителя переднего стекла | ACC | Реле обогревателя заднего стекла |
| 5 | Выключатель разблокировки двери водителя | Сигнал автоматического включения осветительных приборов | Блокировка положения «P» | РЕЛЕ РАЗБЛОКИРОВКИ ДВЕРЕЙ |
| 6 | Выключатель разблокирования в задней правой двери | Переключатель управления стеклоочистителями в прерывистом режиме | Блокировка положения «R» | Реле открытия багажника |
| 7 | Выключатель в двери пассажира | Индикатор ремня безопасности водителя | ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ СТЕКЛООМЫВАТЕЛЕМ | Реле противотуманных фар |
| 8 | Выключатель открытия багажника | Датчик скорости | Выключатель обогревателя | Реле электропривода стеклоподъемников |
| 9 | Выключатель задних фонарей | Выключатель противотуманных фар | Резервный выключатель | Электромагнитный клапан ключа |
| 10 | Входной сигнал о столкновении | Выключатель передних фар | Блокировка положения «D» | - |
| 11 | Выключатель блокировки ключа | Концевой выключатель ремня безопасности водителя | Блокировка положения «N» | Состояние автоматического включения осветительных приборов |
| 12 | ШИНА CAN High | Выключатель обогревателя заднего стекла | Выключатель стоп-сигналов | Реле аварийной сигнализации |
| 13 | ШИНА CAN Low | «Масса» автоматического включения осветительных приборов | Заземление | |
| 14 | A IGN1 | ALT L | Реле противообледенителя переднего стекла | |
| 15 | Выключатель разблокировки двери водителя с помощью ключа | K-ЛИНИЯ | РЕЛЕ БЛОКИРОВКИ ДВЕРЕЙ | |
| 16 | Выключатель разблокировки двери переднего пассажира с помощью ключа | Сохранение кода | Реле отпирания двери водителя | |
| 17 | Выключатель разблокирования дверей на панели управления электростеклоподъемника | РЕЛЕ ЗАДНИХ ПРОТИВОТУМАННЫХ ФОНАРЕЙ | ||
| 18 | Выключатель разблокировки двери переднего пассажира | Лампа подсветки замка зажигания | ||
| 19 | Выключатель в двери водителя | Реле передних фар ближнего света | ||
| 20 | Выключатель в задней правой двери | Реле стеклоочистителей | ||
| 21 | Выключатель открытия багажника | Электромагнитный клапан ATM | ||
| 22 | Ключ в замке зажигания | - | ||
| 23 | Кнопка запуска/остановки двигателя | |||
| 24 | Выключатель передних фар дальнего света | |||
| 25 | - | |||
| 26 | Заземление |
