Личный гаражЗамена радиатора охлаждения двигателя Kia Sportage 2 (KM)
(как снять радиатор)
2.0 дизель, 2.0L и 2.7 бензин
(в данном случае дана одна инструкция для всех типов двигателя, там есть мелкие, не принцпиальные различия в отличии от современных машин)
Скрытый текст
Снимите защиту двигателя (А).
Замена радиатора охлаждения двигателя Kia Sportage 2 (KM) (1).gif 13.22К
6 Количество загрузок:

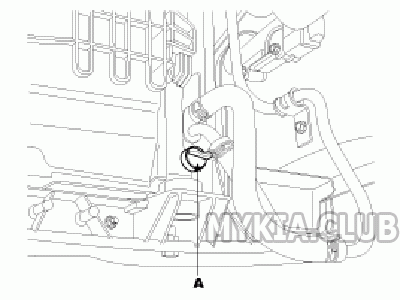

Слейте жидкость из системы охлаждения. Снимите крышку радиатора, чтобы ускорить слив.
Замена радиатора охлаждения двигателя Kia Sportage 2 (KM) (2).gif 11.34К
4 Количество загрузок:

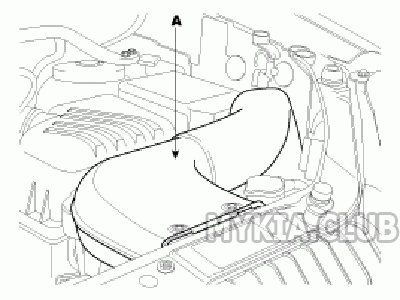

Снимите воздуховод (А).
Замена радиатора охлаждения двигателя Kia Sportage 2 (KM) (9).gif 13.93К
4 Количество загрузок:

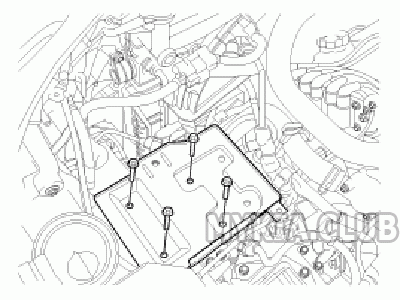

Снимите аккумуляторную батарею и лоток батареи.
Замена радиатора охлаждения двигателя Kia Sportage 2 (KM) (10).gif 19.82К
4 Количество загрузок:

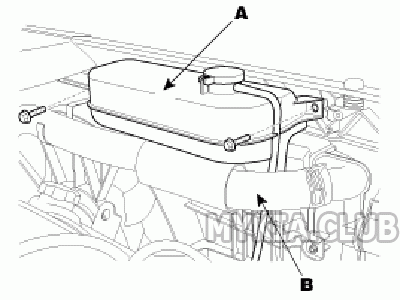

Снимите расширительный бачок охлаждающей жидкости (A).
Отсоедините верхний шланг радиатора (B).
Замена радиатора охлаждения двигателя Kia Sportage 2 (KM) (8).gif 12.48К
4 Количество загрузок:

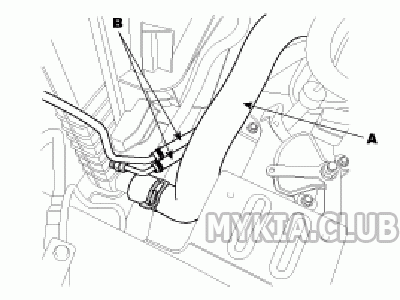

Отсоедините нижний шланг радиатора (A).
Отсоедините шланг ATF маслоохладителя (B).
Замена радиатора охлаждения двигателя Kia Sportage 2 (KM) (3).gif 13.28К
4 Количество загрузок:

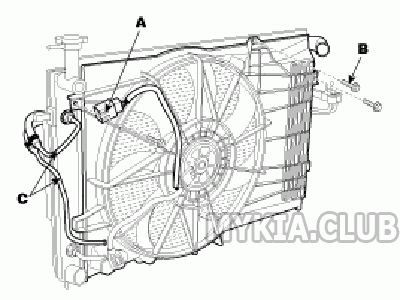

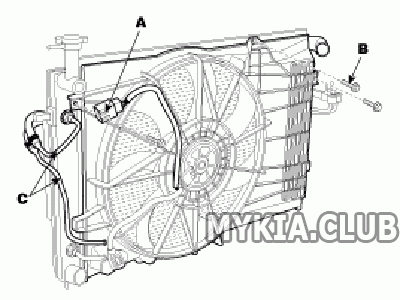

Отсоедините разъем электродвигателя охлаждающего вентилятора (A).
Открутите монтажный болт (B) узла электродвигателя охлаждающего вентилятора.
Отсоедините трубку ATF маслоохладителя ( C).
Замена радиатора охлаждения двигателя Kia Sportage 2 (KM) (4).gif 18.18К
4 Количество загрузок:
Снимите узел электродвигателя охлаждающего вентилятора, вытянув его из радиатора.

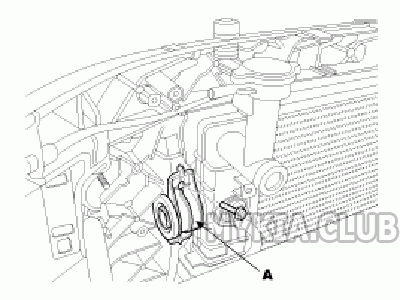

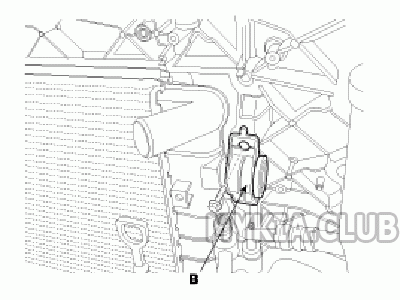

Снимите кронштейн радиатора (A, B).
Замена радиатора охлаждения двигателя Kia Sportage 2 (KM) (5).gif 16.21К
5 Количество загрузок:
Замена радиатора охлаждения двигателя Kia Sportage 2 (KM) (6).gif 14.42К
4 Количество загрузок:
Снимите монтажный болт конденсатора (А).
Снимите кронштейн (B) конденсатора, вытянув конденсатор из радиатора.
Замена радиатора охлаждения двигателя Kia Sportage 2 (KM) (7).gif 9.73К
4 Количество загрузок:
Снимите радиатор из отсека двигателя.
