[krionika]

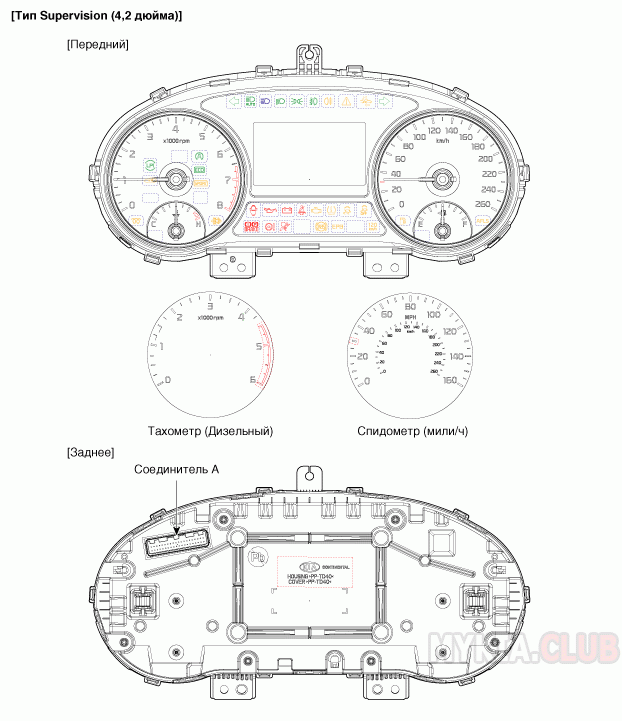

Kia Optima 2 (JF) - приборная панель, распиновка разъемов и схема

Скрытый текст

 Kia Optima 2 (JF) - приборная панель, распиновка разъемов и схема (1).gif   80.75К   6 Количество загрузок:

 Kia Optima 2 (JF) - приборная панель, распиновка разъемов и схема (2).gif   44.1К   6 Количество загрузок:

 Kia Optima 2 (JF) - приборная панель, распиновка разъемов и схема (3).gif   13.77К   6 Количество загрузок:

№	Описание	№	Описание
1	Заземление	21	«Масса» переключателя счетчика суточного пробега
2	Подсветка (+)	22	Переключатель счетчика суточного пробега 1 (+)
3	Вход переключателя реостата (понижение)	23	Переключатель счетчика суточного пробега 2 (+)
4	Вход переключателя реостата (повышение)	24	-
5	Фиксатор	25	Входной сигнал переключателя Active ECO
6	АКПП (положение 'P')	26	Динамик (-) (только тип Supervision)
7	АКПП (положение 'R')	27	Динамик (-) (только тип Supervision)
8	АКПП (положение 'N')	28	Датчик уровня жидкости стеклоомывателя сигнал низкого уровня
9	АКПП (положение 'D')	29	Мультимедийная шина CAN (Low)
10	АКПП (положение 'S')	30	Мультимедийная шина CAN (High)
11	Вход иммобилайзера	31	-
12	Выходной сигнал скорости автомобиля	32	Шина CAN щасси (высокий уровень сигнала)
13	Вход генератора (только бензиновый двигатель)	33	Шина CAN щасси (низкий уровень сигнала)
14	Входной сигнал датчика топлива (-)	34	Запасной вход 1
15	-	35	Запасной вход 2
16	Входной сигнал датчика топлива (-)	36	Заземление
17	Водоотделитель (только дизельный двигатель)	37	Заземление
18	Входной сигнал подушки безопасности (+)	38	Вход LDC (Б+)
19	Входной сигнал реле давления масла (только бензиновый двигатель)	39	Зажигание 1
20	Входной сигнал габаритных огней	40	АКБ (-)



[krionika]

Kia Optima 2 (JF) - снятие приборной панели

Снимите левую [LH] боковую крышку (A) передней панели с помощью съемника.

 Kia Optima 2 (JF) - снятие приборной панели (1).gif   97.47К   5 Количество загрузок:

Скрытый текст

Выверните винт и снимите нижний щиток передней панели (A).

 Kia Optima 2 (JF) - снятие приборной панели (2).gif   105.57К   4 Количество загрузок:

Отсоедините разъем (A) на нижнем щитке передней панели.

 Kia Optima 2 (JF) - снятие приборной панели (3).gif   97.48К   6 Количество загрузок:

Выверните винт и снимите левую [LH] декоративную накладку передней панели (A).

 Kia Optima 2 (JF) - снятие приборной панели (4).gif   96.5К   4 Количество загрузок:

Снимите обрамление комбинации приборов (А) с помощью съемника.

 Kia Optima 2 (JF) - снятие приборной панели (5).gif   100.72К   5 Количество загрузок:

Выверните крепежные винты и снимите комбинацию приборов (A).

 Kia Optima 2 (JF) - снятие приборной панели (6).gif   94.28К   5 Количество загрузок:

Отсоедините разъем (А) и снимите комбинацию приборов.

 Kia Optima 2 (JF) - снятие приборной панели (7).gif   97.2К   4 Количество загрузок:

[krionika]

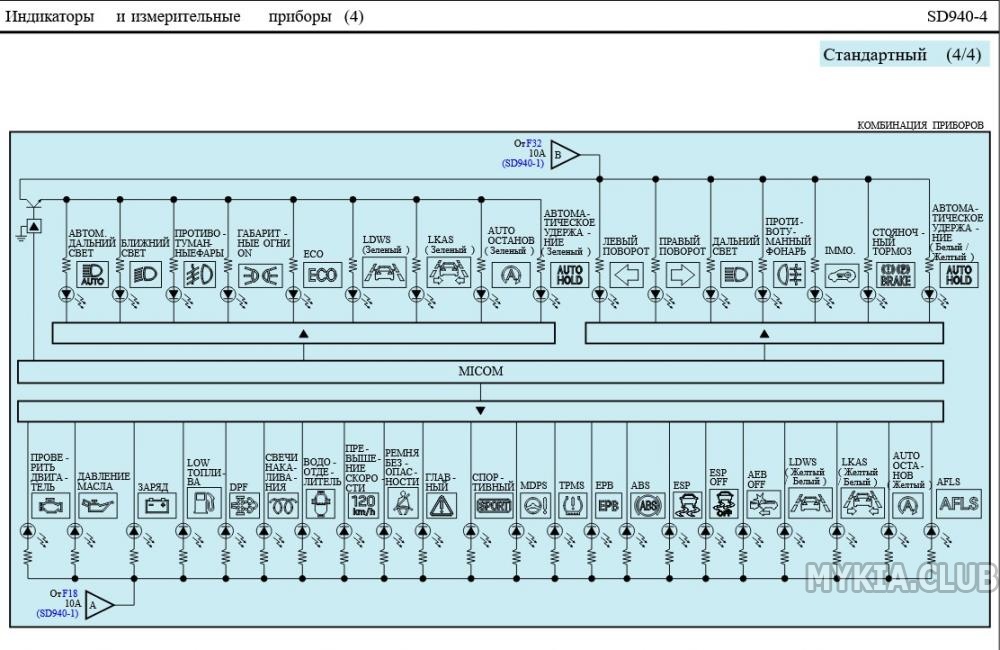

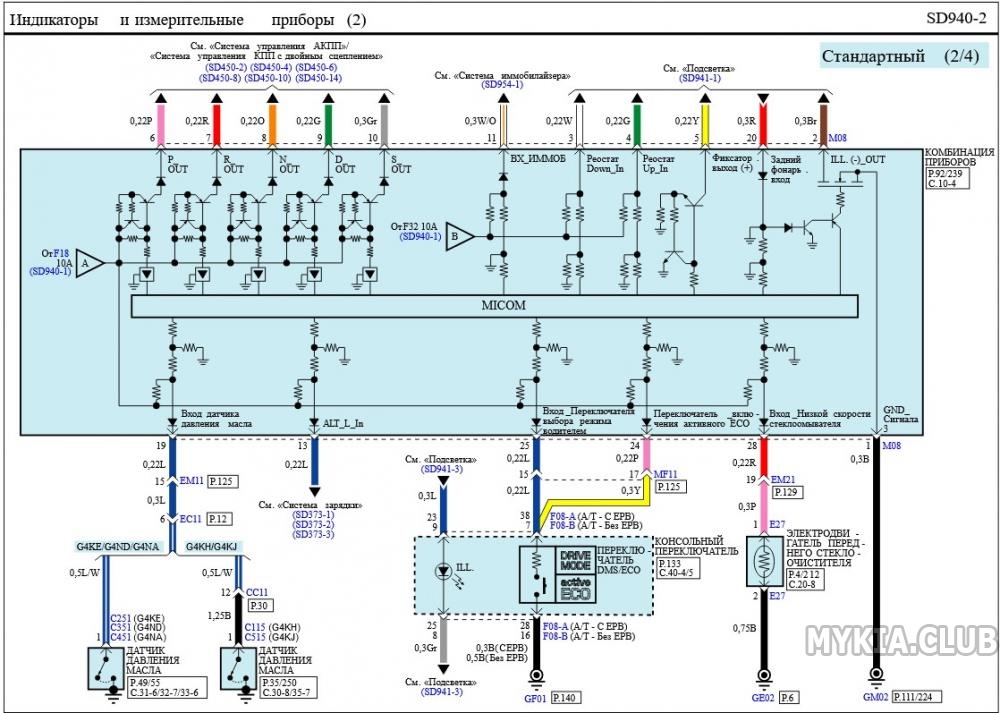

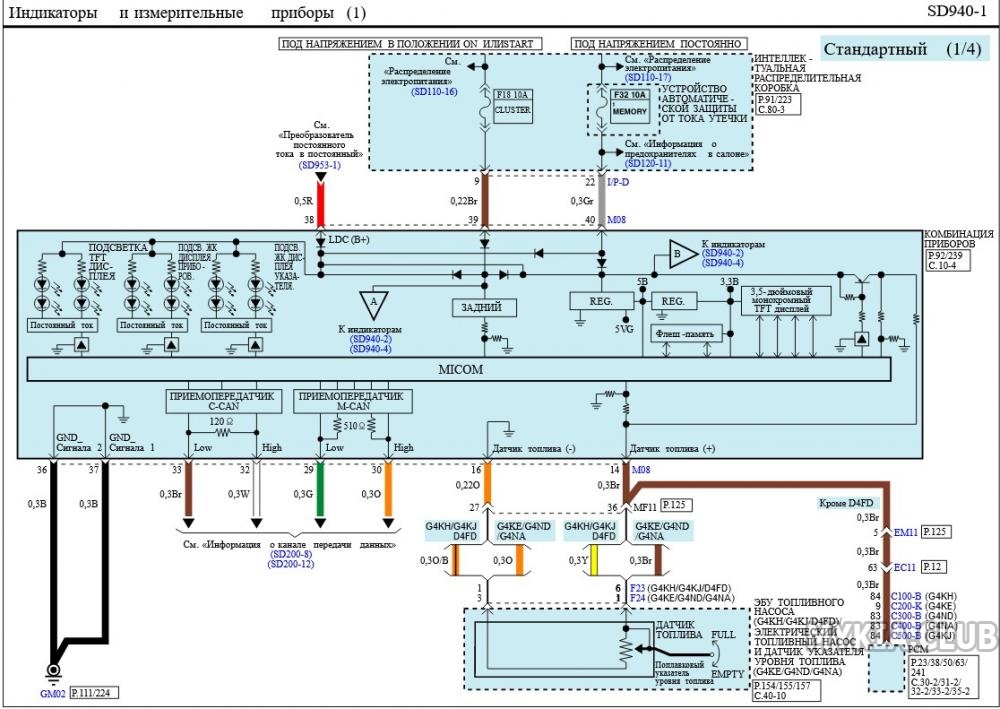

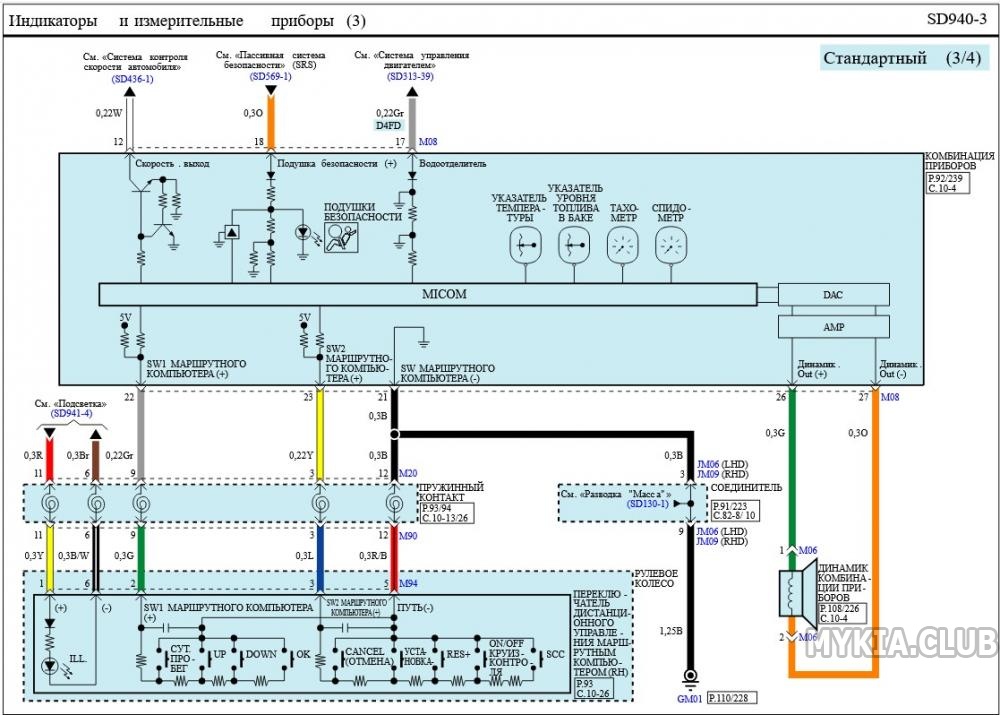

Электросхемы приборной панели Kia Optima 2 (JF)

с 2016 года

СТАНДАРТ

 Электросхемы приборной панели Kia Optima 2 (JF) (1).jpg   115.31К   4 Количество загрузок:  Электросхемы приборной панели Kia Optima 2 (JF) (2).jpg   111.39К   5 Количество загрузок:

 Электросхемы приборной панели Kia Optima 2 (JF) (3).jpg   106.02К   4 Количество загрузок:  Электросхемы приборной панели Kia Optima 2 (JF) (4).jpg   107.3К   5 Количество загрузок:



[krionika]

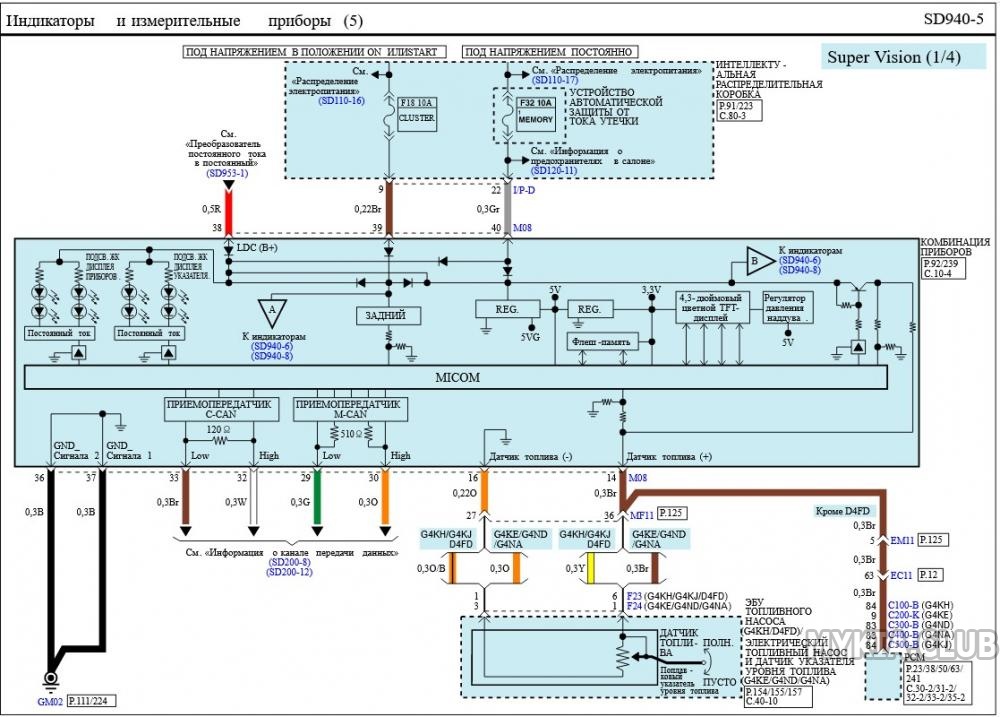

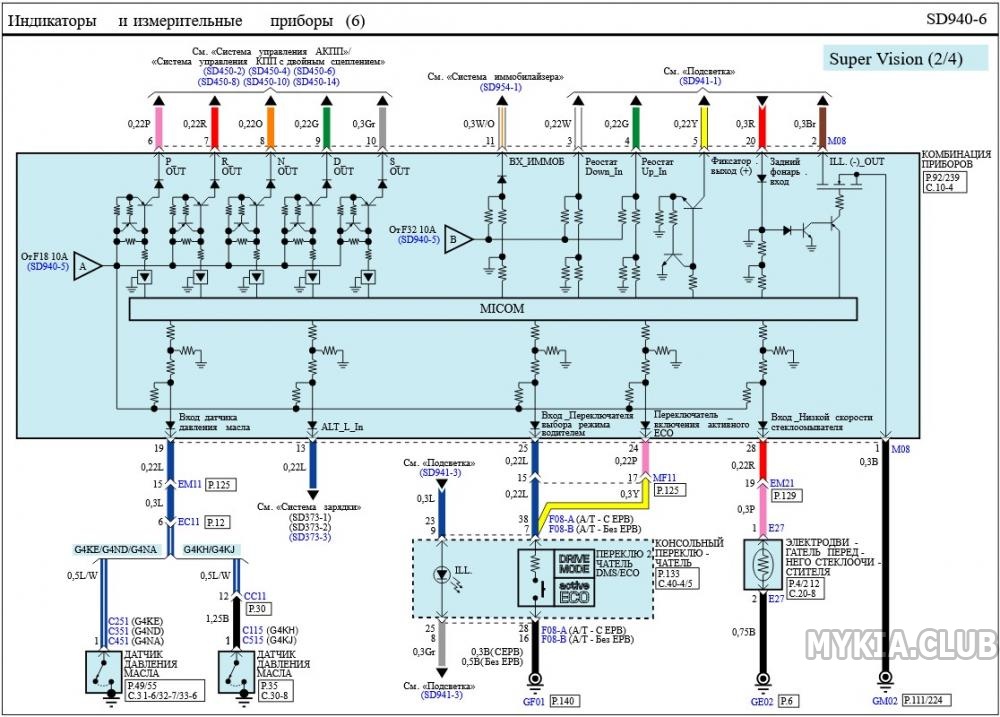

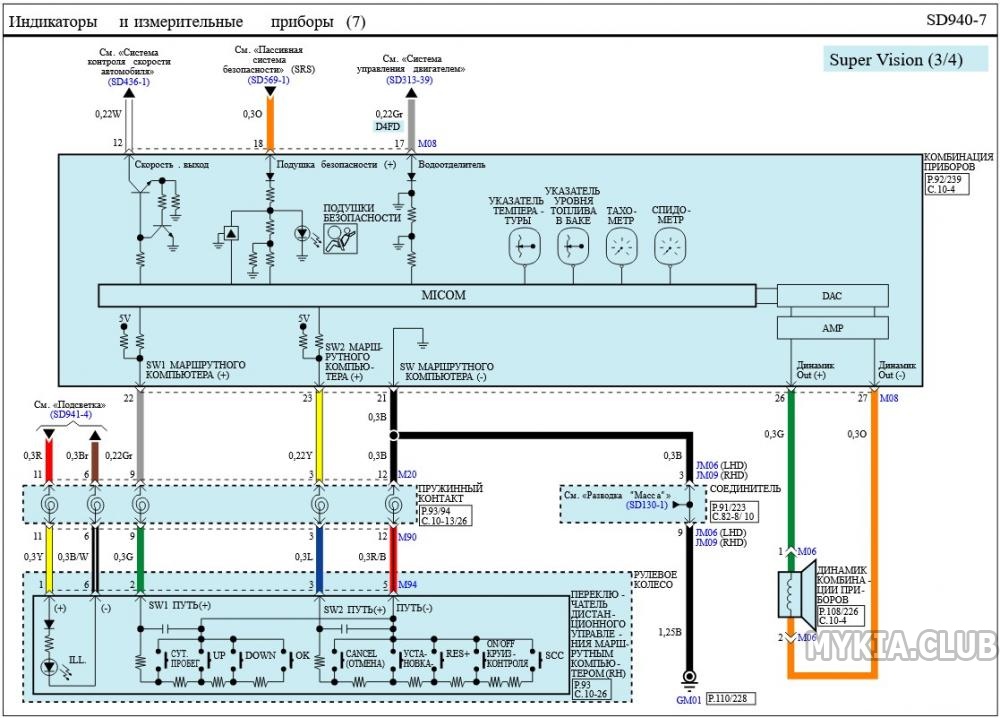

Электросхемы приборной панели Kia Optima 2 (JF)

с 2016 года

Super Vision

 Снимок экрана 2022-11-01 181819.jpg   115.13К   5 Количество загрузок:  Снимок экрана 2022-11-01 181840.jpg   113.55К   5 Количество загрузок:

 Снимок экрана 2022-11-01 181903.jpg   104.79К   4 Количество загрузок:  Снимок экрана 2022-11-01 181923.jpg   95.57К   4 Количество загрузок:
