Сообщений в теме: 3

[krionika]

Замена передних тормозных колодок Kia K5 (DL3)

Отсоедините отрицательный (-) вывод АКБ.
Снимите переднее колесо.
Открутите болт направляющей и наклоните корпус суппорта (А) вверх, чтобы он не мешался.

 Замена передних тормозных колодок Kia K5 (DL3) (1).gif   46.63К   1 Количество загрузок:

Скрытый текст

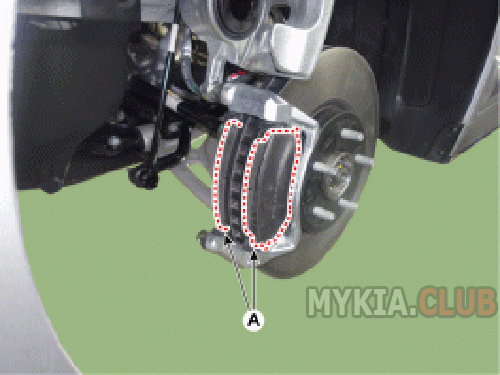

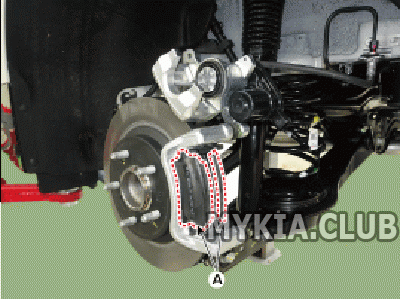

Снимите тормозные колодки (А).

 Замена передних тормозных колодок Kia K5 (DL3) (5).gif   53.85К   1 Количество загрузок:

Снимите фиксатор колодки (A).

 Замена передних тормозных колодок Kia K5 (DL3) (4).gif   53.37К   1 Количество загрузок:

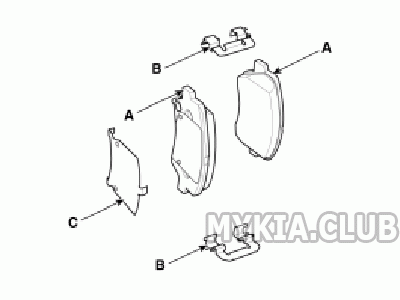

Выполняя установку, используйте новую тормозную колодку (А), держатель колодок (В), внутреннюю регулировочную прокладку (С).

 Замена передних тормозных колодок Kia K5 (DL3) (3).gif   18.5К   1 Количество загрузок:

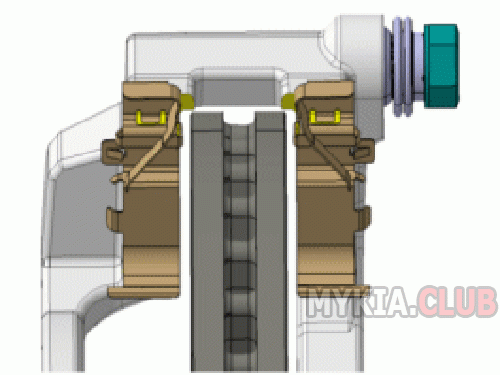

Обратите внимание на направление при замене фиксатора колодки и сердцевины колодки.

 Замена передних тормозных колодок Kia K5 (DL3) (2).gif   37.04К   1 Количество загрузок:

[krionika]

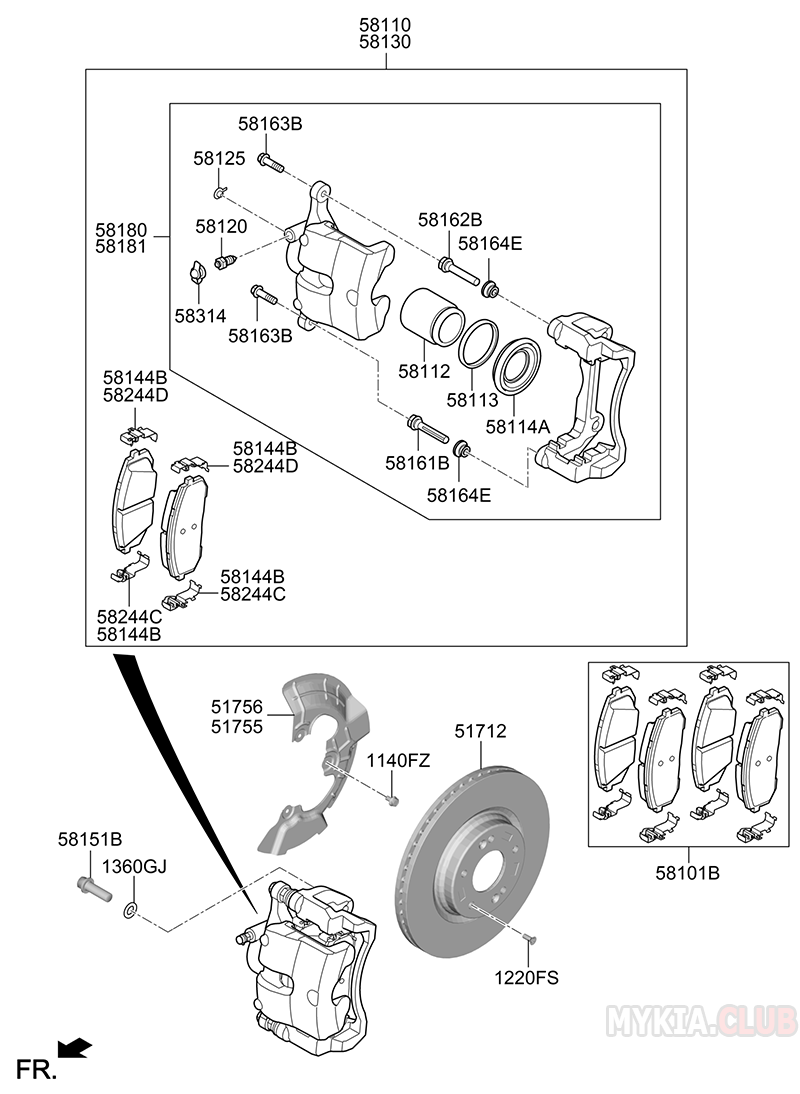

Передние тормоза, тормозные колодки и диски Kia K5 (DL3)

устройство и коды запчастей

 Передние тормоза Kia K5 (DL3).png   91.8К   1 Количество загрузок:

Скрытый текст

1140FZ BOLT 1140306106K 6
1220FS SCREW-MACHINE 1220306167K 4
1360GJ WASHER-SPRING 1360212006K 4
51712 DISC-FRONT WHEEL BRAKE 51712L1000 2
51712 DISC-FRONT WHEEL BRAKE 51712L1100 2
51755 COVER-FR BRAKE DISC DUST LH 51755L1000 1
51755 COVER-FR BRAKE DISC DUST LH 51755L1100 1
51756 COVER-FR BRAKE DISC DUST RH 51756L1000 1
51756 COVER-FR BRAKE DISC DUST RH 51756L1100 1
58101B PAD KIT-FRONT DISC BRAKE 58101L0A10 1
58101B PAD KIT-FRONT DISC BRAKE 58101L0A11 1
58101B PAD KIT-FRONT DISC BRAKE 58101L1A00 1
58101B PAD KIT-FRONT DISC BRAKE 58101L1A01 1
58101B PAD KIT-FRONT DISC BRAKE 58101L1A02 1
58110 BRAKE ASSY-FR,LH 58110L1000 1
58110 BRAKE ASSY-FR,LH 58110L2100 1
58112 PISTON-FRONT DISC BRAKE 58112L1000 2
58113 SEAL-PISTON 581130Z000 2
58114A BOOT-PISTON 581140Z000 2
58120 SCREW-BLEEDER 581201G100 2
58125 PLUG-CAP 581251G000 2
58130 BRAKE ASSY-FR,RH 58130L1000 1
58130 BRAKE ASSY-FR,RH 58130L2100 1
58144B SPRING-PAD 58144N9000 8
58144B SPRING-PAD 58144N9100 4
58151B BOLT-CALIPER MTG 581512M100 4
58161B ROD ASSY-GUIDE(A) 581611H000 2
58162B ROD ASSY-GUIDE(B) 581621H000 2
58163B BOLT-GUIDE ROD 581631G000 4
58164E PIN BOOT 581641H000 4
58180 CALIPER KIT-BRAKE,LH 58180L1A00 1
58180 CALIPER KIT-BRAKE,LH 58180L2A10 1
58181 CALIPER KIT-BRAKE,RH 58190L1A00 1
58181 CALIPER KIT-BRAKE,RH 58190L2A10 1
58244C SPRING-PAD (A) 58144L1000 4
58244D SPRING-PAD (B) 58144L1010 4
58314 CAP-BLEEDER SCREW 581213R000 2

[krionika]

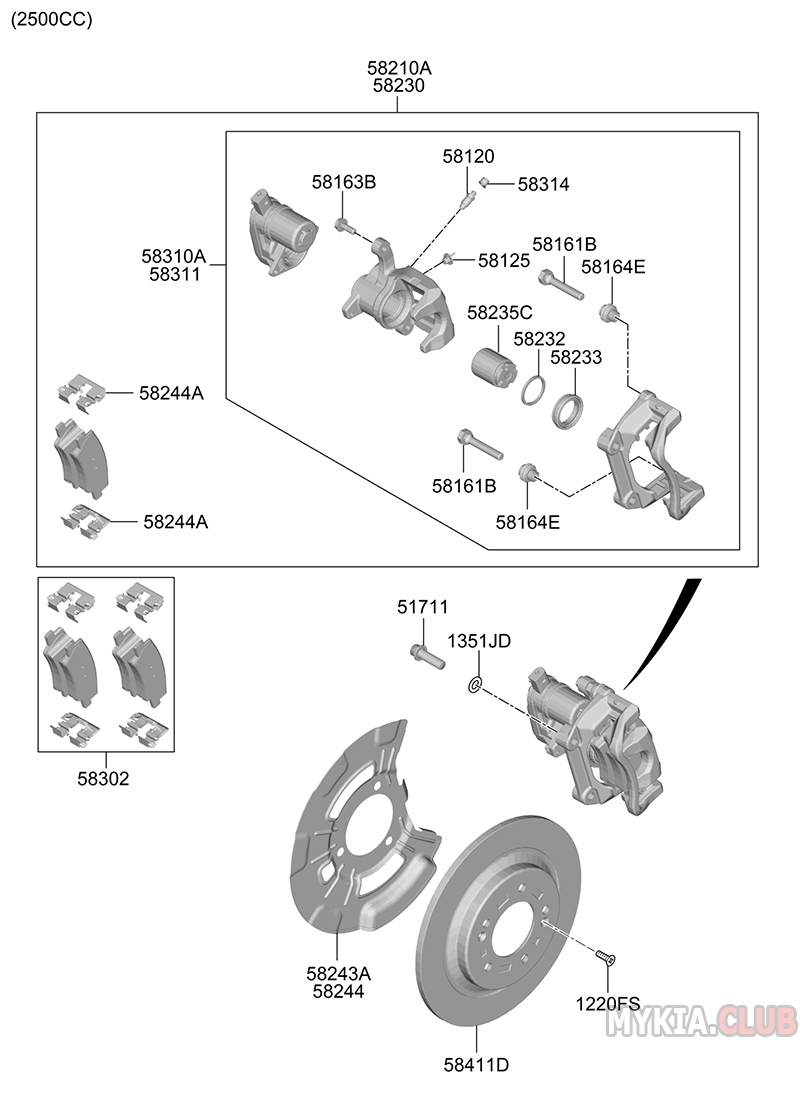

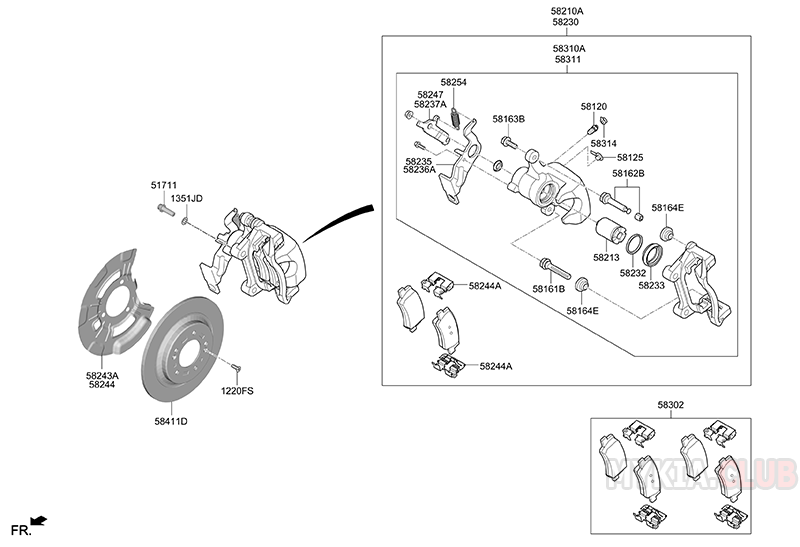

Задние тормоза, тормозные колодки и диски Kia K5 (DL3)

устройство и коды запчастей

 Задние тормоза Kia K5 (DL3) (1).png   92.36К   1 Количество загрузок:  Задние тормоза Kia K5 (DL3) (2).png   43.81К   1 Количество загрузок:

Скрытый текст

1220FS SCREW-MACHINE 1220306167K 4
1351JD WASHER-PLAIN 1351012006K 4
51711 BOLT 51735C1200 4
58120 SCREW-BLEEDER 581201G100 2
58125 PLUG-CAP 581251G000 2
58161B ROD ASSY-GUIDE(A) 581611H000 4
58162B ROD ASSY-GUIDE(B) 581621H000 2
58163B BOLT-GUIDE ROD 581631G000 4
58164E PIN BOOT 581641H000 4
58210A BRAKE ASSY-RR WHEEL,LH 58210L1000 1
58210A BRAKE ASSY-RR WHEEL,LH 58210L1050 1
58210A BRAKE ASSY-RR WHEEL,LH 58210L2150 1
58213 ASSY-PISTON 58213G4300 1
58230 BRAKE ASSY-RR WHEEL,RH 58230L1000 1
58230 BRAKE ASSY-RR WHEEL,RH 58230L1050 1
58230 BRAKE ASSY-RR WHEEL,RH 58230L2150 1
58232 SEAL-PISTON 582321D000 2
58233 BOOT-PISTON 582331D000 2
58235 GUIDE CABLE,LH 58226L1000 1
58235C PISTON 582353R700 2
58236A GUIDE CABLE,RH 58236L1000 1
58237A LEVER,LH 58227L1000 1
58243A COVER-DUST RR,LH 58243L1000 1
58243A COVER-DUST RR,LH 58243L1100 1
58244 COVER-DUST RR,RH 58245L1000 1
58244 COVER-DUST RR,RH 58245L1100 1
58244A SPRING-PAD 58244L1000 4
58247 LEVER,RH 58247L1000 1
58254 SPRING-RETURN 58254G3300 2
58302 PAD KIT-REAR DISC BRAKE 58302L0A15 1
58302 PAD KIT-REAR DISC BRAKE 58302L1A00 1
58310A CALIPER KIT-RR BRAKE,LH 58310L1A00 1
58310A CALIPER KIT-RR BRAKE,LH 58310L1A05 1
58310A CALIPER KIT-RR BRAKE,LH 58310L2A15 1
58311 CALIPER KIT-RR BRAKE,RH 58311L1A00 1
58311 CALIPER KIT-RR BRAKE,RH 58311L1A05 1
58311 CALIPER KIT-RR BRAKE,RH 58311L2A15 1
58314 CAP-BLEEDER SCREW 581213R000 2
58411D DISC-REAR BRAKE 58411L1000 2
58411D DISC-REAR BRAKE 58411L1100 2

[krionika]

Замена задних тормозных колодок Kia K5 (DL3)



Снимите автомобиль со стояночного тормоза.
Отсоедините клемму АКБ (-).
Снимите заднее колесо.

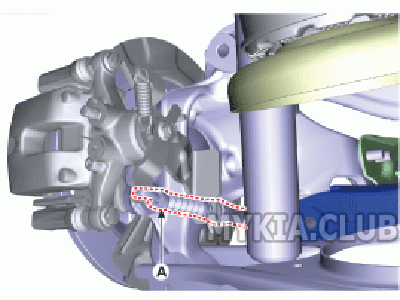

Снимите фиксатор троса стояночного тормоза и отсоедините трос стояночного тормоза (А).

 Замена задних тормозных колодок Kia K5 (DL3) (1).gif   53.08К   1 Количество загрузок:

Скрытый текст

Открутите болт направляющей и наклоните корпус суппорта (А) вверх, чтобы он не мешался.

 Замена задних тормозных колодок Kia K5 (DL3) (7).gif   45.02К   1 Количество загрузок:

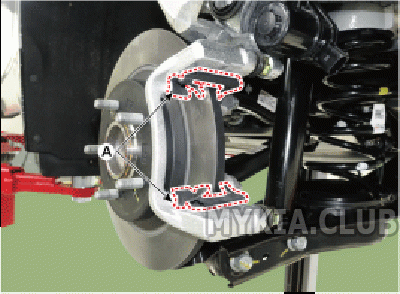

Снимите тормозные колодки (А).

 Замена задних тормозных колодок Kia K5 (DL3) (3).gif   52.79К   1 Количество загрузок:

Снимите фиксатор колодки (A).

 Замена задних тормозных колодок Kia K5 (DL3) (4).gif   61.71К   1 Количество загрузок:

Выполняя установку, используйте новую возвратную пружину (А), держатель колодок (В), внутреннюю регулировочную прокладку (С).

 Замена задних тормозных колодок Kia K5 (DL3) (13).gif   9.6К   1 Количество загрузок:
