Распиновка подрулевого переключателя Kia K5 (DL3)

 Распиновка подрулевого переключателя Kia K5 (DL3).gif   7.86К   4 Количество загрузок:

КОНТАКТ	Стандартный вариант	R-MDPS
1	-	-
2	Резервный сигнал фар ближнего света	Резервный сигнал фар ближнего света
3	Сигнал длительности паузы очистителя ветрового стекла при работе в прерывистом режиме	-
4	Заземление	-
5	Масса (IBU)	Заземление
6	Сигнал переключателя переднего стеклоочистителя	-
7	Резервный сигнал низкой скорости очистителя ветрового стекла	Резервный сигнал низкой скорости очистителя ветрового стекла
8	IGN2	IGN2
9	Выключатель питания электродвигателя омывателя ветрового стекла	Выключатель питания электродвигателя омывателя ветрового стекла
10	Сигнал переключателя освещения	(Холостой ход : 1.02B)
11	-	C-CAN [низкий]
12	Сигнал переключателя противотуманных фар	IGN1
13	Сигнал переключения мигания фарами/дальнего света	-
14	Левый переключатель сигнала поворота	B-CAN (выс.)
15	Правый переключатель сигнала поворота	B-CAN (низк.)
16	-	АКБ (-)



[krionika]

Снятие подрулевого переключателя Kia K5 (DL3)

Снимите верхний и нижний кожухи рулевой колонки
Снимите рулевое колесо.

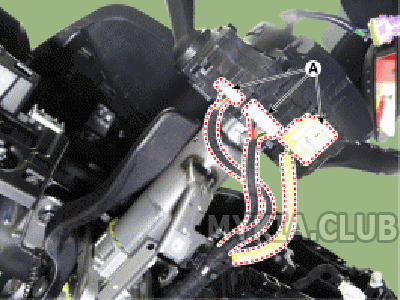

Отсоедините разъем (А) от многофункционального переключателя.
 Снятие подрулевого переключателя Kia K5 (DL3) (1).gif   60.29К   0 Количество загрузок:

Скрытый текст

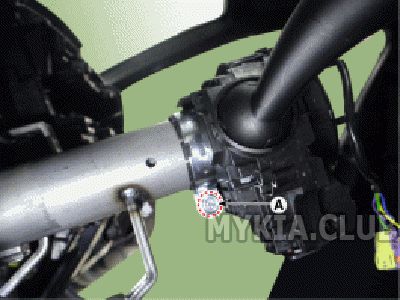

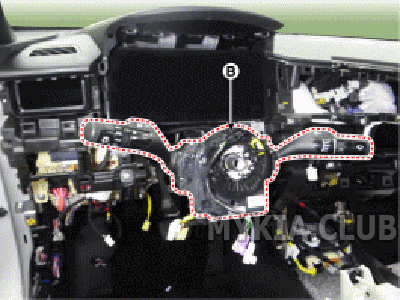

Выверните крепежный болт (A) и демонтируйте многофункциональный переключатель (B).

При установке многофункционального переключателя открутите и заново закрутите зажимный болт (А) и проверьте наличие посторонних звуков.
 Снятие подрулевого переключателя Kia K5 (DL3) (2).gif   49.12К   0 Количество загрузок:
 Снятие подрулевого переключателя Kia K5 (DL3) (3).gif   55.35К   0 Количество загрузок:

Установка выполняется в порядке, обратном разборке.
