Распиновка разъемов задних фонарей Kia Soul (SK3)

 Распиновка разъемов задних фонарей Kia Soul (SK3).gif   6.88К   8 Количество загрузок:

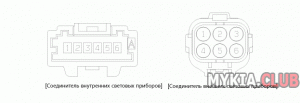

КОНТАКТ	НАЗНАЧЕНИЕ
	Внутренний		Наружный
	Лампа	Светодиод	Лампа	Светодиод
1	ЗАДНИЙ ФОНАРЬ	ЗАДНИЙ ФОНАРЬ	ЗАДНИЙ ФОНАРЬ	ЗАДНИЙ ФОНАРЬ
2	-	-	Остановка	Остановка
3	Фонарь заднего хода	Фонарь заднего хода	Указатели поворота	Указатели поворота
4	-	-	-	-
5	-	Масса (светодиод)	Масса (лампа)	Масса (светодиод)
6	Масса (лампа)	Масса (лампа)	Масса (лампа)	Масса (лампа)

[krionika]

Снятие задних фонарей Kia Soul 3 (SK3)

Скрытый текст

Наружный:

Отсоедините провод от отрицательной (–) клеммы аккумуляторной батареи.

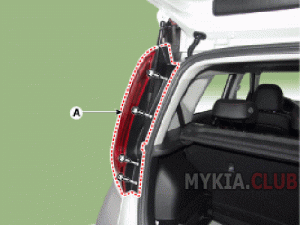

Снимите задний комбинированный фонарь (A), ослабив винты крепления и потянув в направлении стрелки.

 снятие задних фонарей Kia Soul 3 (SK3) (1).gif   45.48К   4 Количество загрузок:

 снятие задних фонарей Kia Soul 3 (SK3) (6).gif   70К   4 Количество загрузок:

Отсоедините разъем (А) заднего комбинированного фонаря.

 снятие задних фонарей Kia Soul 3 (SK3) (3).gif   68.36К   4 Количество загрузок:


Внутренний:

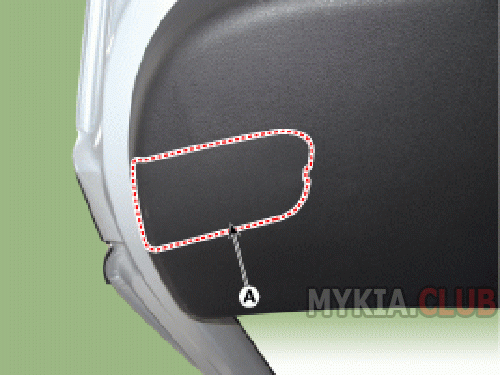

Снять с помощью отвертки или съемника крышку заднего комбинированного фонаря (A).

 снятие задних фонарей Kia Soul 3 (SK3) (5).gif   65.77К   4 Количество загрузок:

Ослабьте гайки, затем отсоедините разъем (A) и снимите задний комбинированный фонарь (B).

 снятие задних фонарей Kia Soul 3 (SK3) (4).gif   66.05К   4 Количество загрузок:

 снятие задних фонарей Kia Soul 3 (SK3) (2).gif   45.39К   4 Количество загрузок:

[krionika]

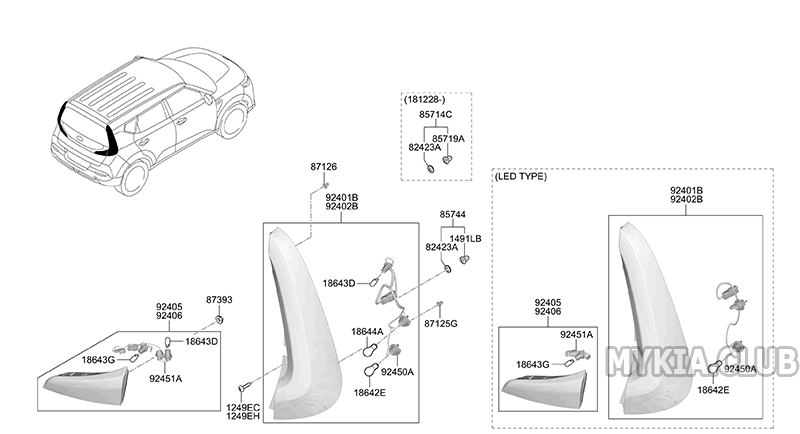

Задние фонари Kia Soul 3 (SK3)

устройство и коды запчастей с 2018 года

 Задние фонари Kia Soul 3 (SK3).png   44.19К   4 Количество загрузок:

Скрытый текст

1249EC ВИНТ 1249205187E 8
1249EH ВИНТ 1249205207E 8
1491LB УПЛОТНЯЮЩЕЕ КОЛЬЦО-ВИНТ 1491405000 8
18642E ЛАМПА 1864221007L 12V 21W(PY21W) 2
18643D ЛАМПА 1864305009LV 2
18643G ЛАМПА 1864316004E 12V 16W 2
18644A ЛАМПА 1864421058L 2
82423A ПРОКЛАДКА 8691322000 8
85714C СТОПОРНОЕ КОЛЬЦО 857141G000 8
85719A УПЛОТНЯЮЩЕЕ КОЛЬЦО-ВИНТ 857151G000 8
85744 УПЛОТНЯЮЩЕЕ КОЛЬЦО-ВИНТ 8571422000 8
87125G FASTENER-SCREW 871252E000 2
87126 ФИКСАТОР СТЕКЛА ДВЕРИ БАГАЖНИКА 871262E000 4
87393 ГАЙКА 873131C000 6
92401B LAMP ASSY-REAR COMB OUTSIDE,LH 92401K0000 1
92401B LAMP ASSY-REAR COMB OUTSIDE,LH 92401K0100 1
92402B LAMP ASSY-REAR COMB OUTSIDE,RH 92402K0000 1
92402B LAMP ASSY-REAR COMB OUTSIDE,RH 92402K0100 1
92405 LAMP ASSY-REAR COMB INSIDE,LH 92403K0000 1
92405 LAMP ASSY-REAR COMB INSIDE,LH 92403K0100 1
92406 ФОНАРЬ 92404K0000 1
92406 ФОНАРЬ 92404K0100 1
92450A ДЕРЖАТЕЛЬ И ПРОВОДКА-ЗАДН. КОМБИНИРОВАННЫЙ ФОНАРЬ,СНАРУЖИ. 92491K0000 2
92450A ДЕРЖАТЕЛЬ И ПРОВОДКА-ЗАДН. КОМБИНИРОВАННЫЙ ФОНАРЬ,СНАРУЖИ. 92491K0100 2
92451A ДЕРЖАТЕЛЬ И ПРОВОДКА-ЗАДН. КОМБИНИРОВАННЫЙ ФОНАРЬ,ИЗНУТРИ. 92492K0000 2
92451A ДЕРЖАТЕЛЬ И ПРОВОДКА-ЗАДН. КОМБИНИРОВАННЫЙ ФОНАРЬ,ИЗНУТРИ. 92492K0100 2

[krionika]

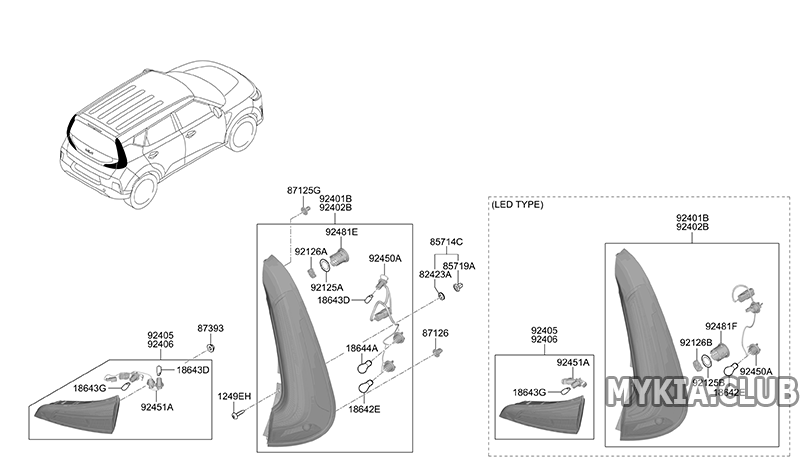

Задние фонари Kia Soul 3 (SK3)

устройство и коды запчастей с 2022 года

 Задние фонари Kia Soul 3 (SK3).png   48.87К   4 Количество загрузок:

Скрытый текст

1249EH ВИНТ 1249205207E 8
18642E ЛАМПА 1864221007L 12V 21W(PY21W) 2
18643D ЛАМПА 1864305009LV 4
18643G ЛАМПА 1864316004E 12V 16W 2
18644A ЛАМПА 1864421058L 2
82423A ПРОКЛАДКА 8691322000 8
85714C СТОПОРНОЕ КОЛЬЦО 857141G000 8
85719A УПЛОТНЯЮЩЕЕ КОЛЬЦО-ВИНТ 857151G000 8
87125G FASTENER-SCREW 871252E000 2
87126 ФИКСАТОР СТЕКЛА ДВЕРИ БАГАЖНИКА 871262E000 4
87393 ГАЙКА 873131C000 6
92125A ВЛАГООТДЕЛИТЕЛЬ ФАРЫ ГОЛОВНОГО СВЕТА 92125CG050 4
92125B ВЛАГООТДЕЛИТЕЛЬ ФАРЫ ГОЛОВНОГО СВЕТА 92125CG100 2
92126A КОРПУС ВЛАГООТДЕЛИТЕЛЯ ФАРЫ ГОЛОВНОГО СВЕТА 924B2CG000 4
92126B КОРПУС ВЛАГООТДЕЛИТЕЛЯ ФАРЫ ГОЛОВНОГО СВЕТА 924B2CG010 2
92401B LAMP ASSY-REAR COMB OUTSIDE,LH 92401K0500 1
92401B LAMP ASSY-REAR COMB OUTSIDE,LH 92401K0600 1
92402B LAMP ASSY-REAR COMB OUTSIDE,RH 92402K0500 1
92402B LAMP ASSY-REAR COMB OUTSIDE,RH 92402K0600 1
92405 LAMP ASSY-REAR COMB INSIDE,LH 92403K0500 1
92405 LAMP ASSY-REAR COMB INSIDE,LH 92403K0600 1
92406 ФОНАРЬ 92404K0500 1
92406 ФОНАРЬ 92404K0600 1
92450A ДЕРЖАТЕЛЬ И ПРОВОДКА-ЗАДН. КОМБИНИРОВАННЫЙ ФОНАРЬ,СНАРУЖИ. 92491K0000 2
92450A ДЕРЖАТЕЛЬ И ПРОВОДКА-ЗАДН. КОМБИНИРОВАННЫЙ ФОНАРЬ,СНАРУЖИ. 92491K0100 2
92451A ДЕРЖАТЕЛЬ И ПРОВОДКА-ЗАДН. КОМБИНИРОВАННЫЙ ФОНАРЬ,ИЗНУТРИ. 92492K0000 2
92451A ДЕРЖАТЕЛЬ И ПРОВОДКА-ЗАДН. КОМБИНИРОВАННЫЙ ФОНАРЬ,ИЗНУТРИ. 92492K0100 2
92481E ФИКСАТОР 924B1CG000 4
92481F ФИКСАТОР 924B1CG010 2



[krionika]

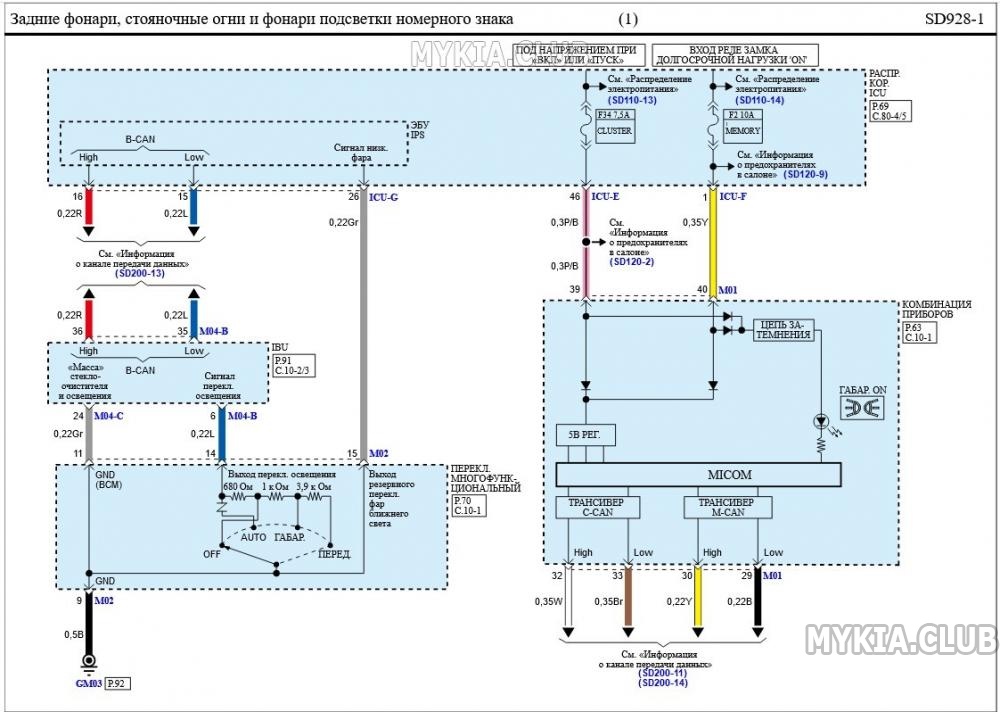

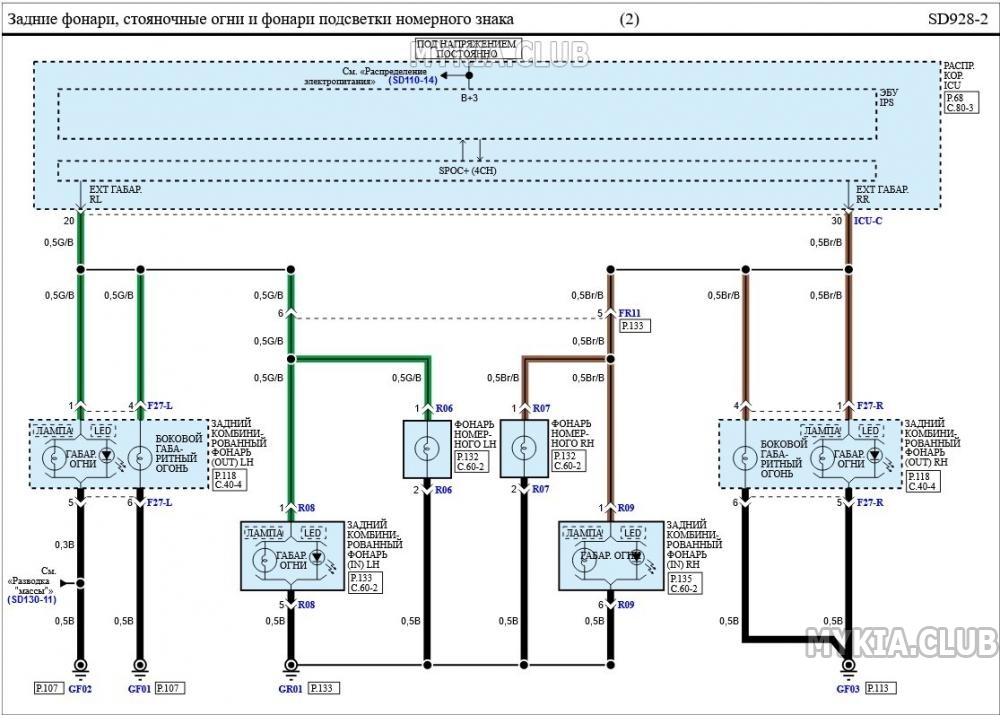

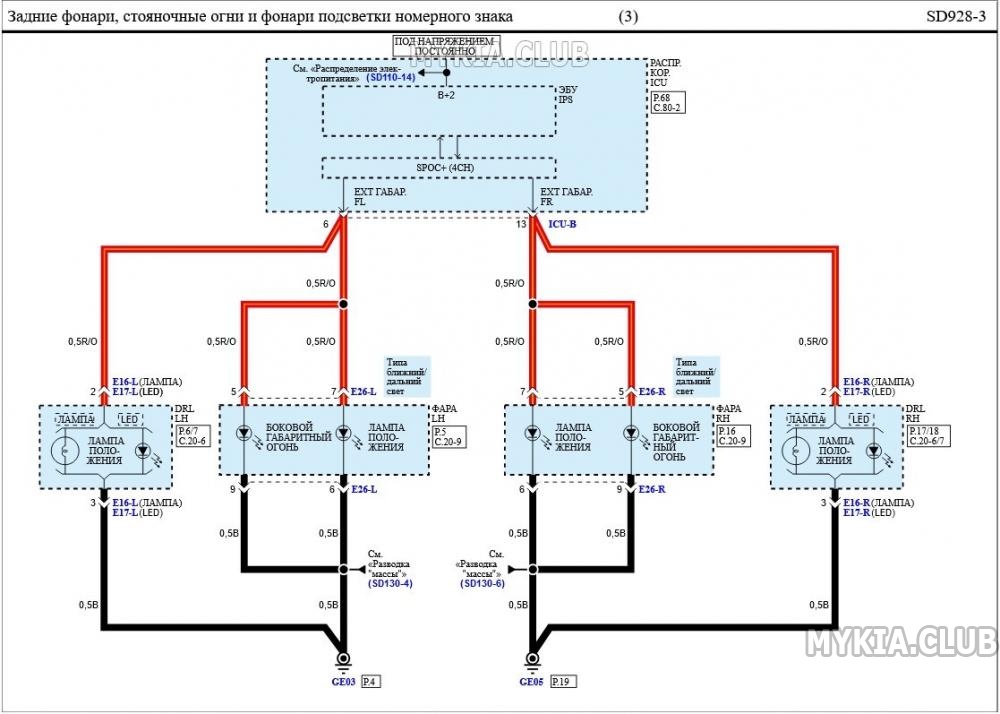

Электросхемы задних фонарей Kia Soul 3 (SK3)

с 2019 года

Задние фонари, стояночные фонари и фонари подсветки номерного знака

Скрытый текст

 Электросхемы задних фонарей Kia Soul 3 (SK3) (1).jpg   90.01К   4 Количество загрузок:  Электросхемы задних фонарей Kia Soul 3 (SK3) (2).jpg   98.14К   5 Количество загрузок:  Электросхемы задних фонарей Kia Soul 3 (SK3) (3).jpg   83.86К   4 Количество загрузок:
