Сообщений в теме: 53

[krionika]

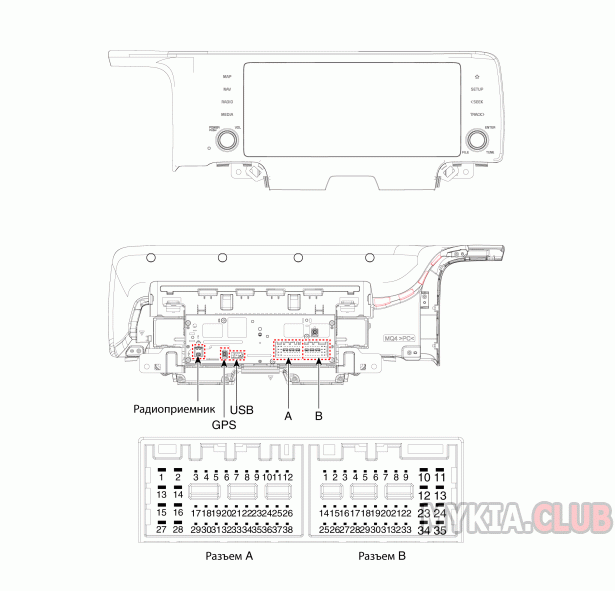

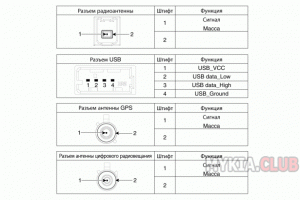

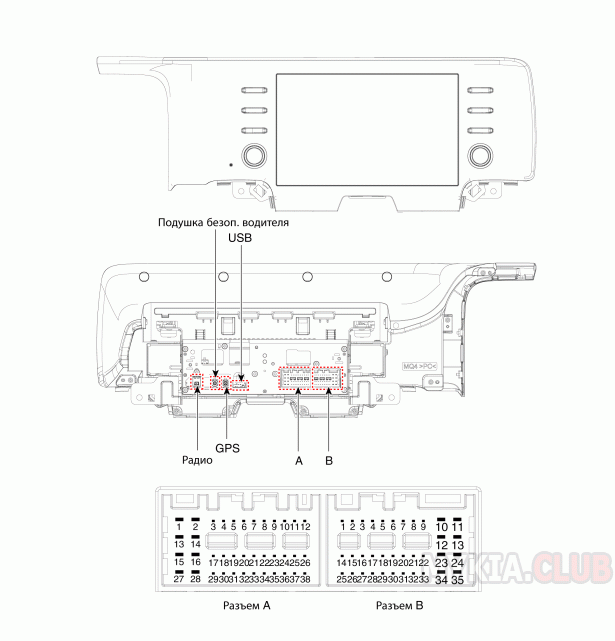

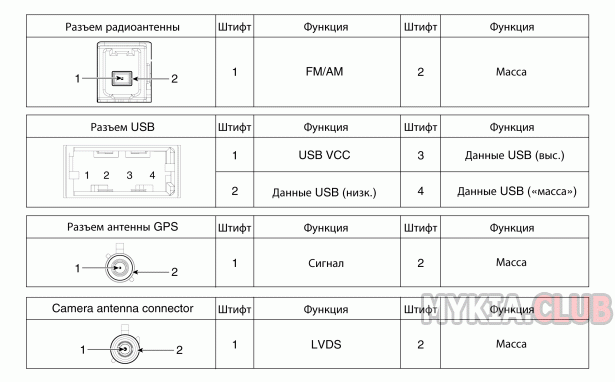

Штатная магнитола (ШГУ) - распиновка разъемов и схема Kia Sorento 4 (MQ4)

AVN 5.0

Скрытый текст

 Штатная магнитола - распиновка разъемов и схема Kia Sorento 4 (MQ4) (1).gif   37К   13 Количество загрузок:  Штатная магнитола - распиновка разъемов и схема Kia Sorento 4 (MQ4) (2).gif   27.71К   9 Количество загрузок:

КОНТАКТ	НАЗНАЧЕНИЕ
	Разъем (A)		Разъем В
	Внешний усилитель	Встроенный усилитель
1	-	Динамик задней левой двери (–)	-
2	-	Динамик задней левой двери (–)	MIC1 (-)
3	Усилитель голоса навигации (+)	-	-
4	Усилитель_SPDIF (выс.)	-	-
5	-		-
6	Тип CVBS: Питание камеры/тип LVDS: -		Подсветка (+)
7	Тип CVBS: Видеосигнал камеры/тип LVDS: -		MM-CAN (выс.)
8	-		-
9	-		-
10	-		АКБ (-)
11	-		АКБ (-)
12	Кнопка на рулевом колесе		Заземление
13	-	Динамик передней левой двери (–)	Заземление
14	-	Динамик передней левой двери (–)	-
15	-	Динамик передней правой двери (+)	MIC1 (-)
16	-	Динамик передней правой двери (+)	-
17	Усилитель голоса навигации (+)	-	-
18	Усилитель_SPDIF (низк.)	-	-
19	Усилитель_SPDIF («масса»)	-	Подсветка (+)
20	Тип CVBS: «Масса» питания камеры/тип LVDS: -		MM-CAN (низк.)
21	Тип CVBS: «Масса» видеосигнала камеры/тип LVDS: -		-
22	-		ACC
23	-		-
24	-		-
25	-		-
26	Масса кнопки на рулевом колесе		-
27	-	Динамик задней правой двери (+)	-
28	-	Динамик задней правой двери (+)	-
29	-		-
30	-		-
31	-		-
32	RVM : - / SVM : Масса		-
33	Тип CVBS: «Масса» экрана камеры/тип LVDS: -		IGN1
34	-		-
35	-		-
36	-
37	-
38	СКОРОСТЬ АВТОМОБИЛЯ

[krionika]

Дисплей Audio 2,0

Скрытый текст

 Штатная магнитола - распиновка разъемов и схема Kia Sorento 4 (MQ4) (1).gif   42.69К   9 Количество загрузок:

 Штатная магнитола - распиновка разъемов и схема Kia Sorento 4 (MQ4) (2).gif   24.53К   6 Количество загрузок:

ОНТАКТ	НАЗНАЧЕНИЕ
	Разъем (A)	Разъем В
1	Динамик задней левой двери (–)	-
2	Динамик задней левой двери (–)	МИКР. (-)
3	-	-
4	-	-
5	-	-
6	RVM : Питание камеры/SVM: -	Подсветка (+)
7	RVM : Видео с камеры/SVM: Видео с камеры (Y)	MM-CAN (выс.)
8	RVM : - / SVM : Видео с камеры ©	-
9	-	-
10	-	АКБ (-)
11	-	АКБ (-)
12	Кнопка на рулевом колесе	Заземление
13	Динамик передней левой двери (–)	Заземление
14	Динамик передней левой двери (–)	-
15	Динамик передней правой двери (+)	МИКР. (-)
16	Динамик передней правой двери (+)	SVM : Detect2
17	-	-
18	-	-
19	-	Подсветка (+)
20	RVM : «Масса» питания камеры/SVM: Масса	MM-CAN (низк.)
21	RVM : «Масса» видео с камеры/SVM: «Масса» видео с камеры (Y)	-
22	RVM : - / SVM : «Масса» видео с камеры (С)	ACC
23	-	-
24	-	-
25	-	Задний ход
26	Масса кнопки на рулевом колесе	-
27	Динамик задней правой двери (+)	-
28	Динамик задней правой двери (+)	-
29	-	-
30	-	-
31	-	-
32	RVM : - / SVM : Обнар. 1	-
33	RVM : Экран «массы» камеры/SVM: Экран видео с камеры (Y)	IGN1
34	RVM : - / SVM : Экран видео с камеры ©	-
35	-	-
36	-
37	-
38	Сигнал скорости транспортного средства

[krionika]

Замена штатной магнитолы (ШГУ) Kia Sorento 4 (MQ4)

(как снять магнитолу)

Отсоедините провод от отрицательной (–) клеммы аккумуляторной батареи.
Снимите центральную панель обрамления (А) с помощью плоской отвертки или съемника.

 Замена штатной магнитолы Kia Sorento 4 (MQ4) (1).gif   67.51К   17 Количество загрузок:

Скрытый текст

Снимите блок головного устройства AVN (Аудио, видео, навигация).

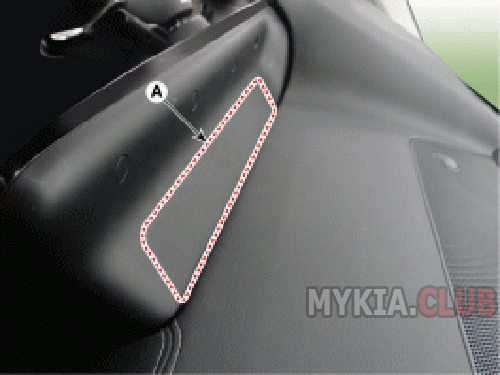

Снимите верхнюю центральную панель обрамления (А) с помощью плоской отвертки или съемника.

 Замена штатной магнитолы Kia Sorento 4 (MQ4) (2).gif   78.36К   8 Количество загрузок:

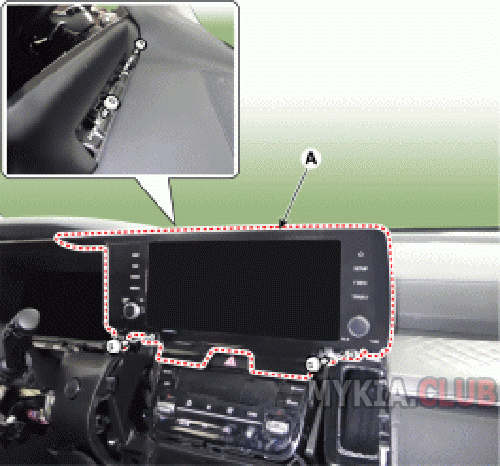

Открутите крепежные винты и снимите головное устройство AVN (А).

 Замена штатной магнитолы Kia Sorento 4 (MQ4) (3).gif   73.84К   5 Количество загрузок:

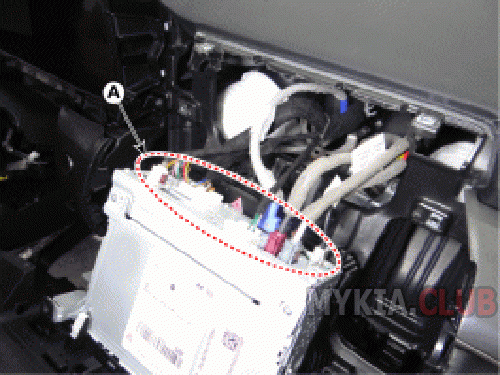

Отсоедините все разъемы (А) от головного устройства AVN.

 Замена штатной магнитолы Kia Sorento 4 (MQ4) (4).gif   74.65К   4 Количество загрузок:

[krionika]

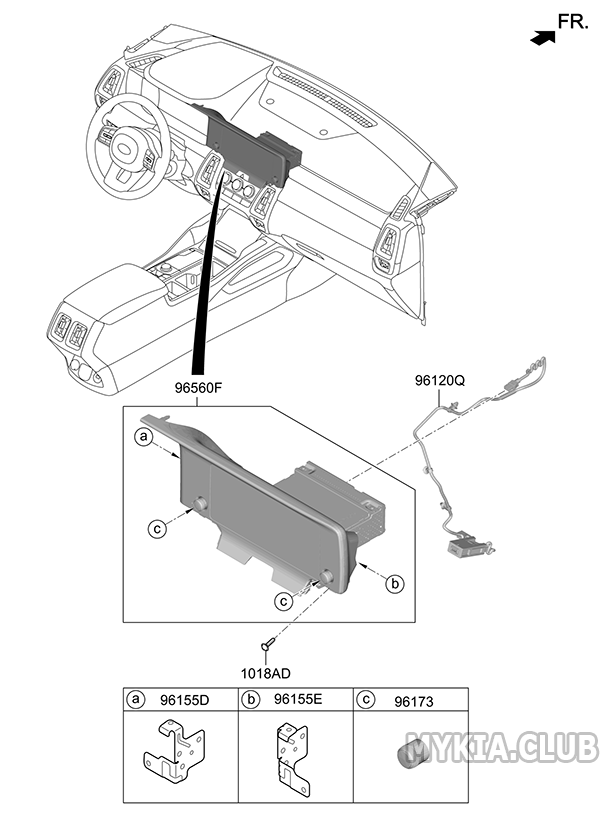

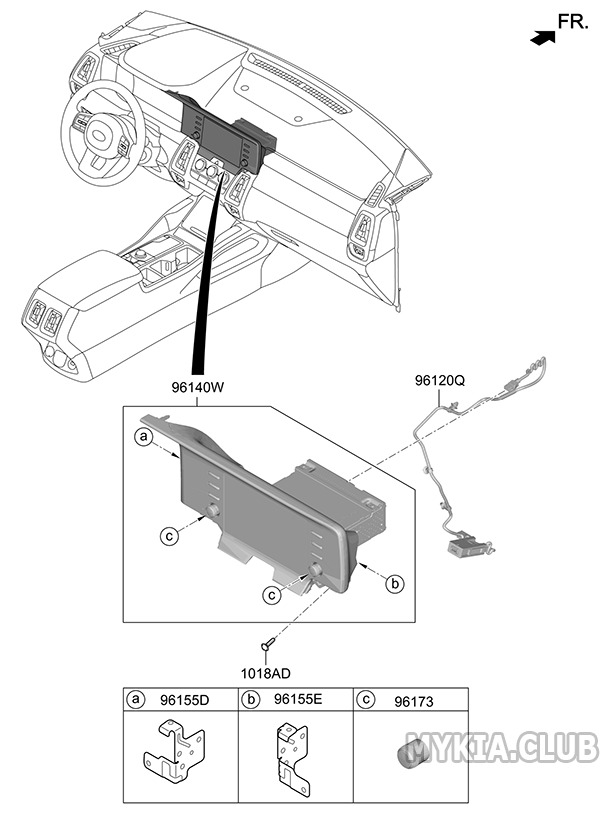

Штатная магнитола (ШГУ) Kia Sorento 4 (MQ4)

устройство и коды запчастей с 2020 года

 Штатная магнитола Kia Sorento 4 (MQ4).png   60.44К   4 Количество загрузок:

Скрытый текст

1018AD ВИНТ 1018805163 4
96120Q JACK ASSY-USB 96120P2000 1
96140W АУДИО В СБОРЕ 96160P2900FHL 1
96140W АУДИО В СБОРЕ 96160P2JA0FHL 1
96155D BRACKET-SET MTG,LH 96175P2000 1
96155D BRACKET-SET MTG,LH 96175P2BA0 1
96155E BRACKET-SET MTG,RH 96176P2000 1
96155E BRACKET-SET MTG,RH 96176P2BA0 1
96173 РУЧКА-ГРОМКОСТЬ 96173P2000 2
96173 РУЧКА-ГРОМКОСТЬ 96173P2BA0FHL 2

[krionika]

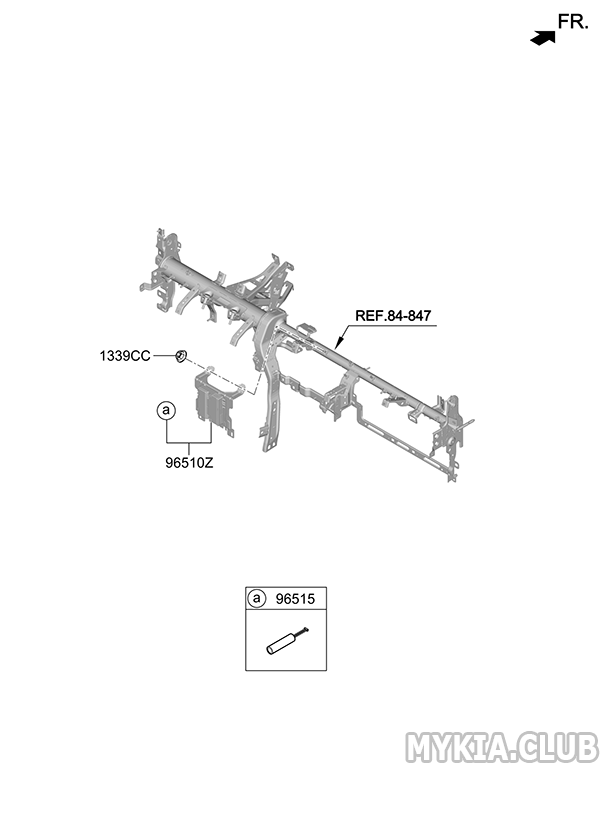

 Штатная магнитола Kia Sorento 4 (MQ4) (1).png   58.69К   6 Количество загрузок:  Штатная магнитола Kia Sorento 4 (MQ4) (2).png   25.02К   4 Количество загрузок:

Скрытый текст

1018AD ВИНТ 1018805163 4
1339CC ГАЙКА-ФЛАНЕЦ 1339506001 3
96120Q JACK ASSY-USB 96120P2000 1
96155D BRACKET-SET MTG,LH 96175P2200 1
96155D BRACKET-SET MTG,LH 96175P2DA0 1
96155E BRACKET-SET MTG,RH 96176P2200 1
96155E BRACKET-SET MTG,RH 96176P2DA0 1
96173 РУЧКА-ГРОМКОСТЬ 96173P2200 2
96173 РУЧКА-ГРОМКОСТЬ 96173P2DA0 2
96510Z ЭЛЕКТРОННЫЙ БЛОК 96510P2100 1
96515 АККУМУЛЯТОР СИСТЕМЫ ЭКСТРЕННОГО ВЫЗОВА 96515P2000 1
96560F ГОЛОВНОЕ УСТРОЙСТВО В СБОРЕ-АУДИОСИСТЕМА-ВИДЕО-НАВИГАЦИЯ 96560P2910FHL 1
96560F ГОЛОВНОЕ УСТРОЙСТВО В СБОРЕ-АУДИОСИСТЕМА-ВИДЕО-НАВИГАЦИЯ 96560P2920FHL 1
96560F ГОЛОВНОЕ УСТРОЙСТВО В СБОРЕ-АУДИОСИСТЕМА-ВИДЕО-НАВИГАЦИЯ 96560P2JB0FHL 1
96560F ГОЛОВНОЕ УСТРОЙСТВО В СБОРЕ-АУДИОСИСТЕМА-ВИДЕО-НАВИГАЦИЯ 96560P2JC0FHL 1
96560F ГОЛОВНОЕ УСТРОЙСТВО В СБОРЕ-АУДИОСИСТЕМА-ВИДЕО-НАВИГАЦИЯ 96560P2JH0FHL 1
96560F ГОЛОВНОЕ УСТРОЙСТВО В СБОРЕ-АУДИОСИСТЕМА-ВИДЕО-НАВИГАЦИЯ 96560P2JJ0FHL 1

[krionika]

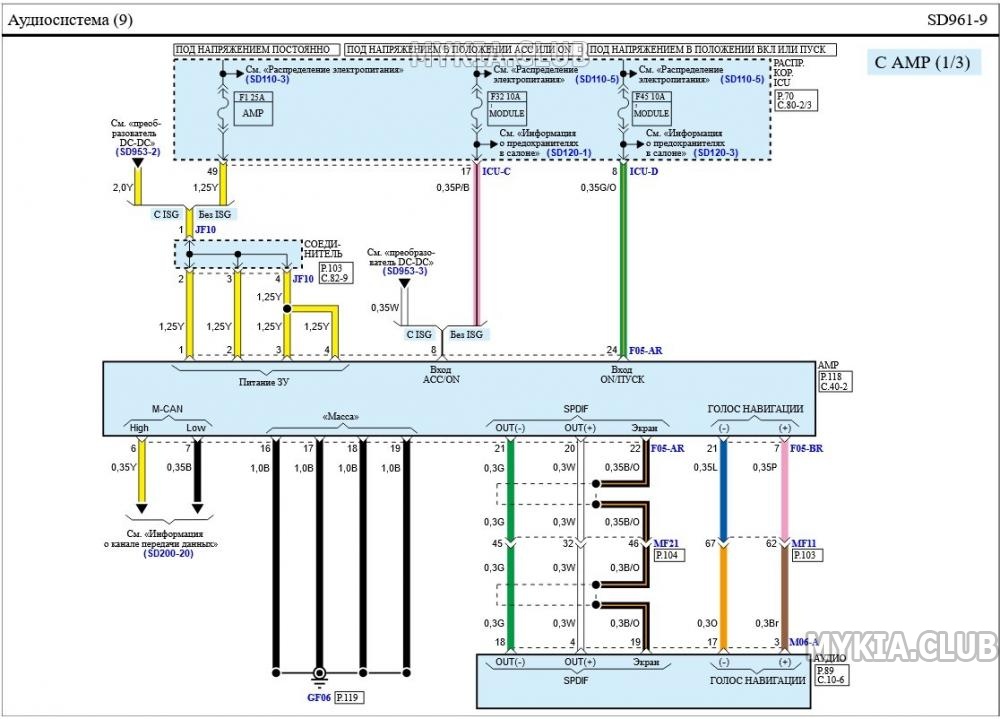

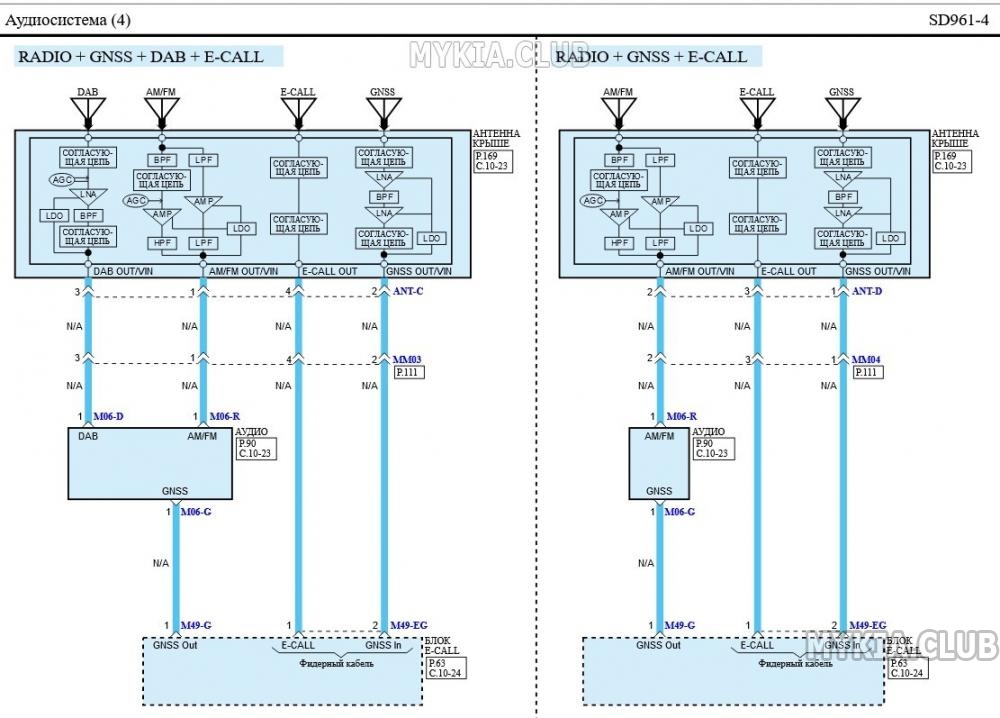

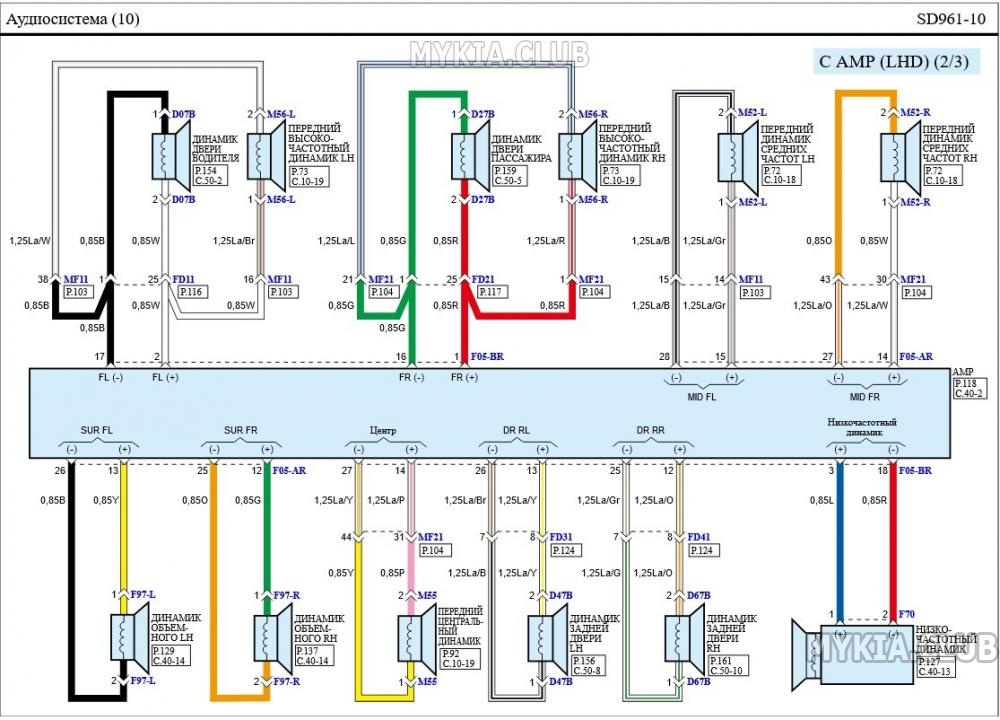

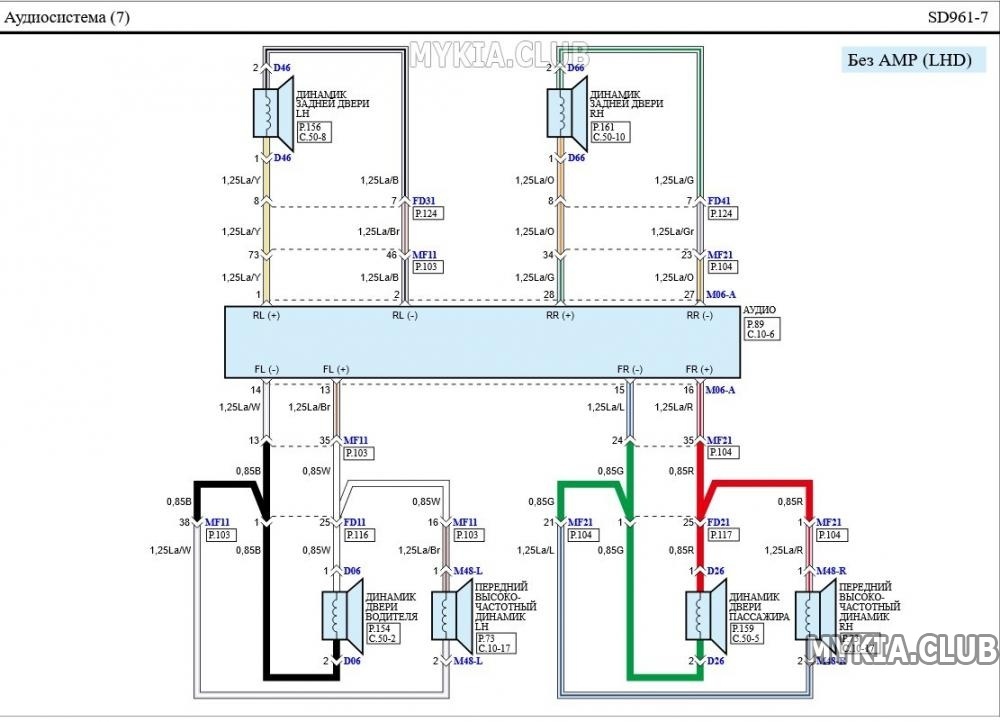

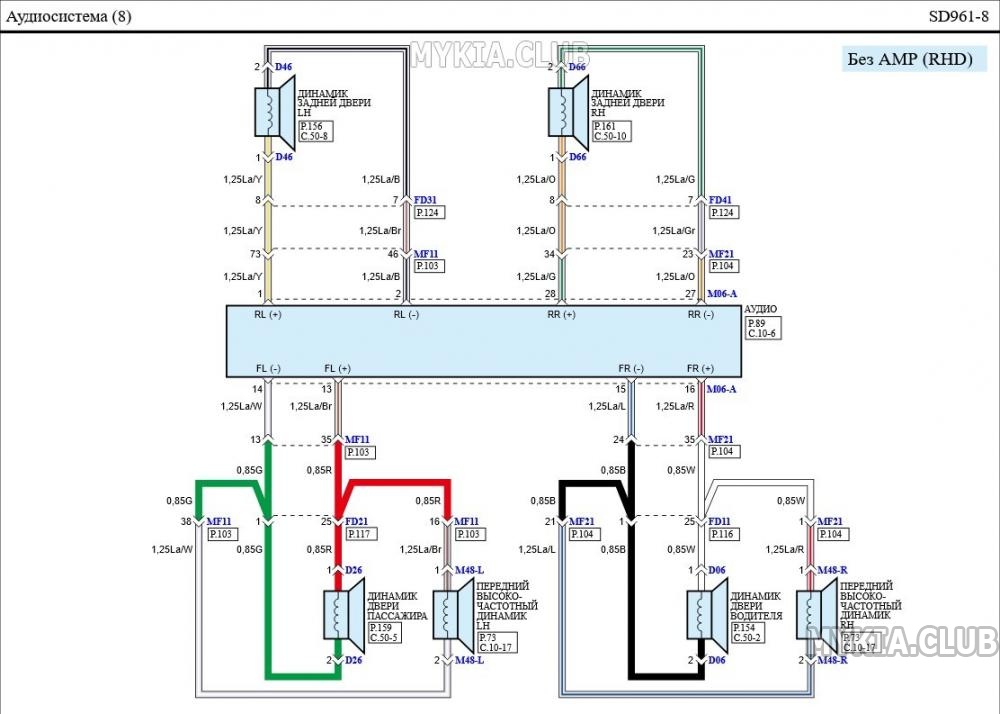

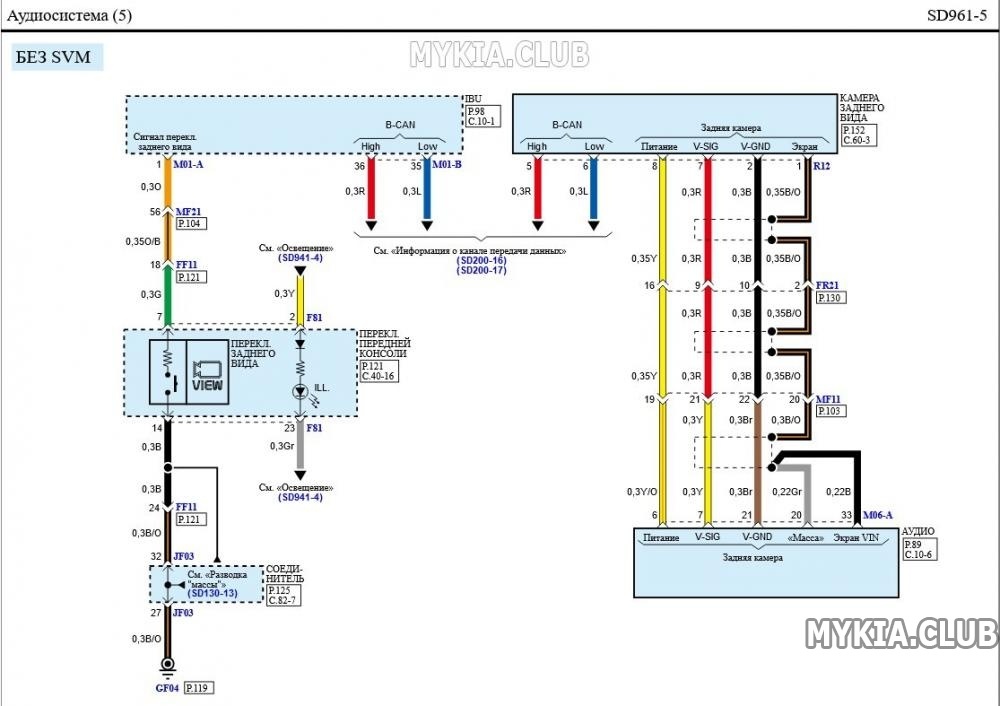

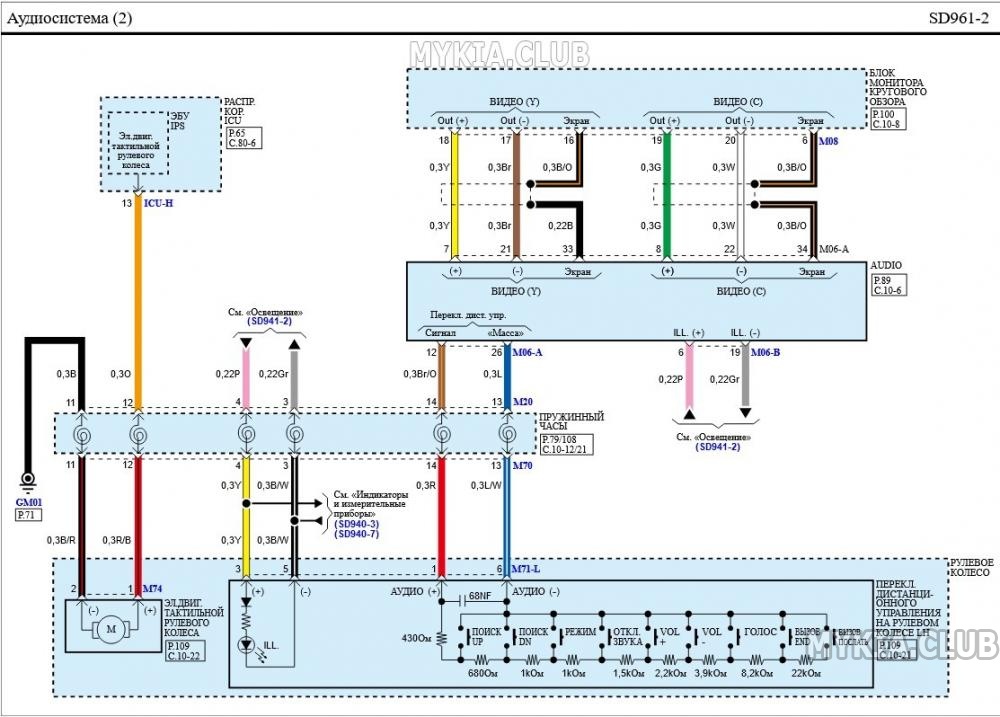

Электросхемы штатной магнитолы (ШГУ) Kia Sorento 4 (MQ4)

с 2021 года

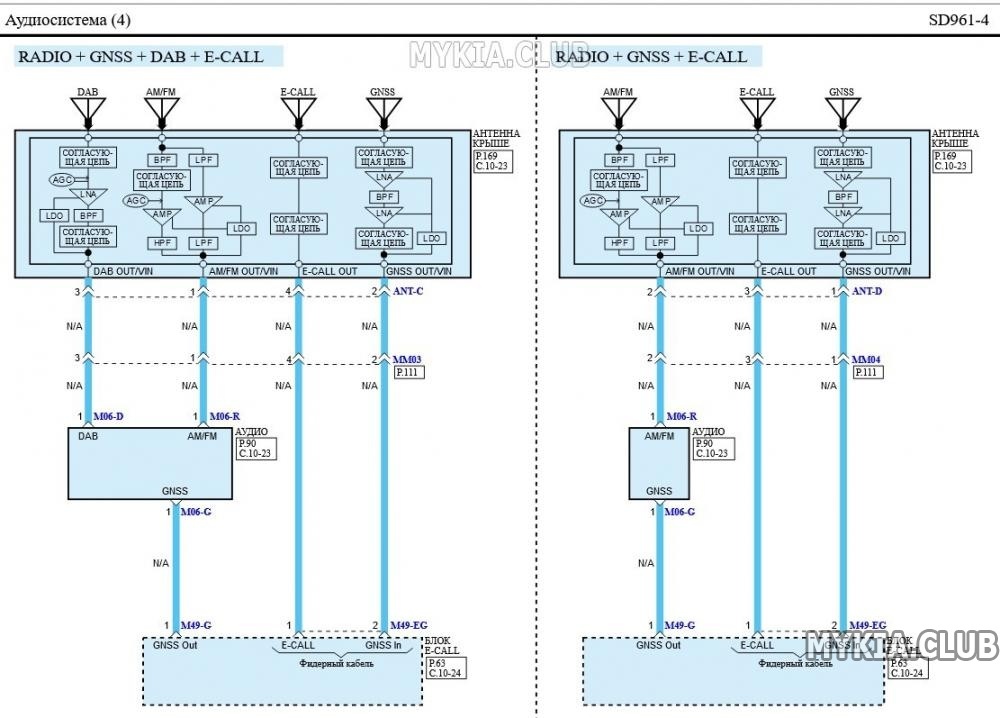

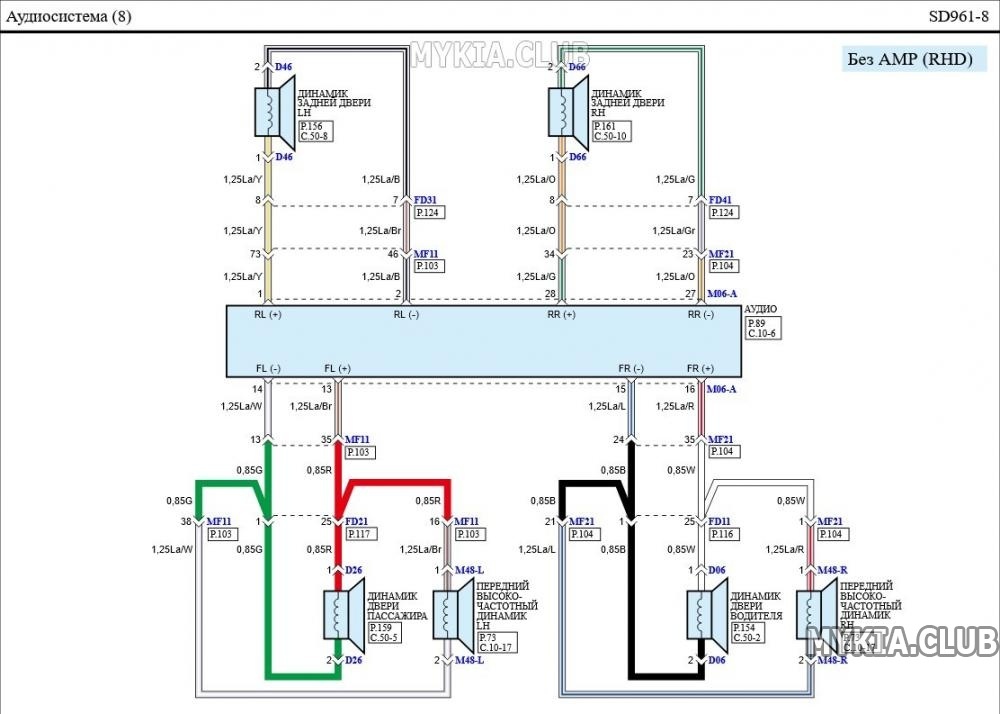

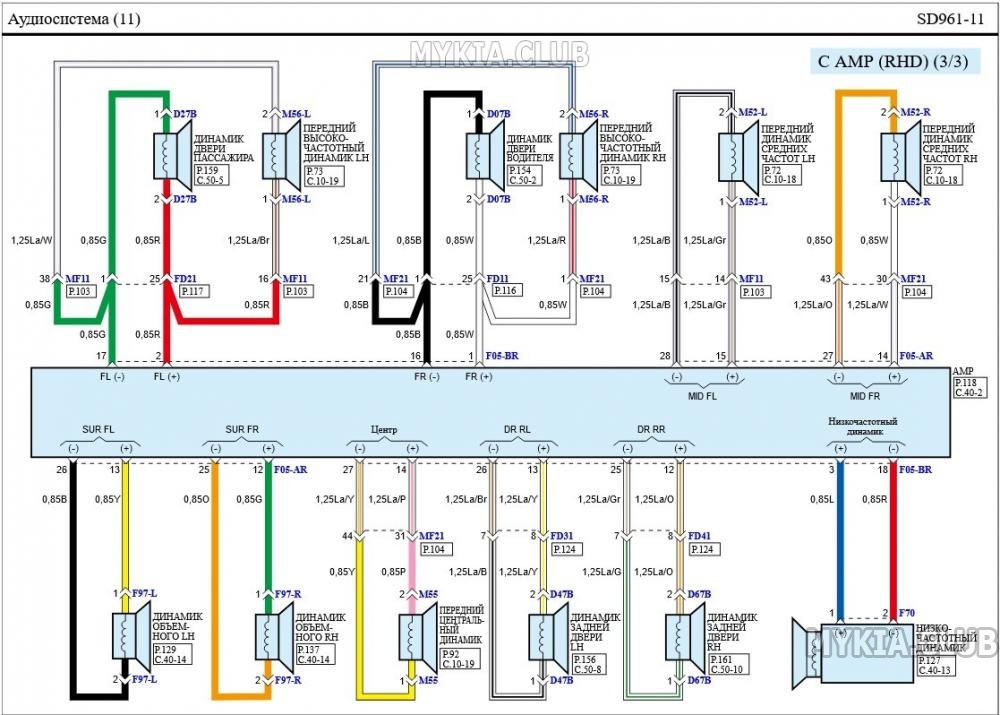

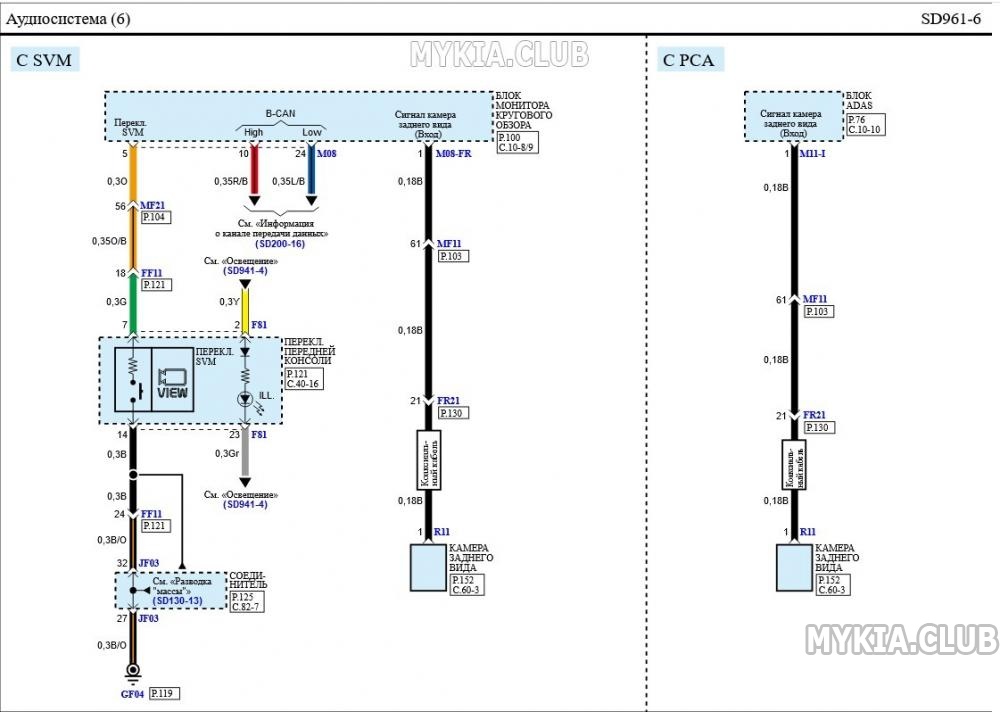

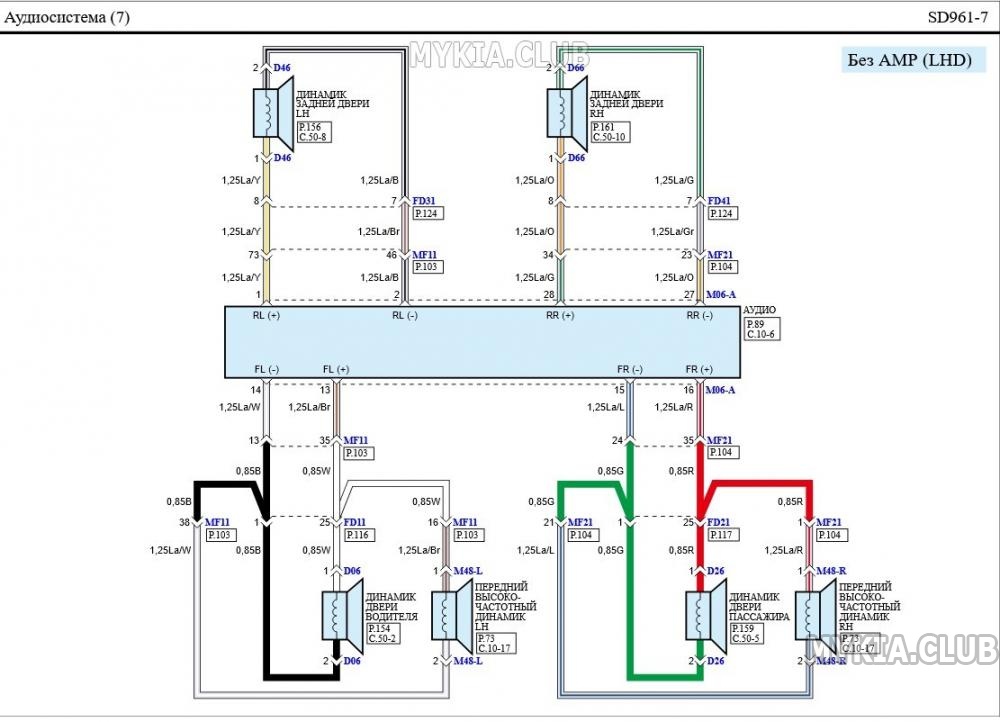

Аудиосистема

Скрытый текст



 Электросхемы штатной магнитолы Kia Sorento 4 (MQ4) (1).jpg   114.13К   10 Количество загрузок:  Электросхемы штатной магнитолы Kia Sorento 4 (MQ4) (2).jpg   101.21К   4 Количество загрузок:  Электросхемы штатной магнитолы Kia Sorento 4 (MQ4) (3).jpg   79.35К   4 Количество загрузок:

 Электросхемы штатной магнитолы Kia Sorento 4 (MQ4) (4).jpg   90.35К   3 Количество загрузок:  Электросхемы штатной магнитолы Kia Sorento 4 (MQ4) (5).jpg   73.22К   3 Количество загрузок:  Электросхемы штатной магнитолы Kia Sorento 4 (MQ4) (6).jpg   64.17К   3 Количество загрузок:

 Электросхемы штатной магнитолы Kia Sorento 4 (MQ4) (7).jpg   78.86К   3 Количество загрузок:  Электросхемы штатной магнитолы Kia Sorento 4 (MQ4) (8).jpg   78.02К   3 Количество загрузок:  Электросхемы штатной магнитолы Kia Sorento 4 (MQ4) (9).jpg   89.5К   4 Количество загрузок:

 Электросхемы штатной магнитолы Kia Sorento 4 (MQ4) (10).jpg   111.14К   4 Количество загрузок:  Электросхемы штатной магнитолы Kia Sorento 4 (MQ4) (11).jpg   112.86К   5 Количество загрузок:

[krionika]

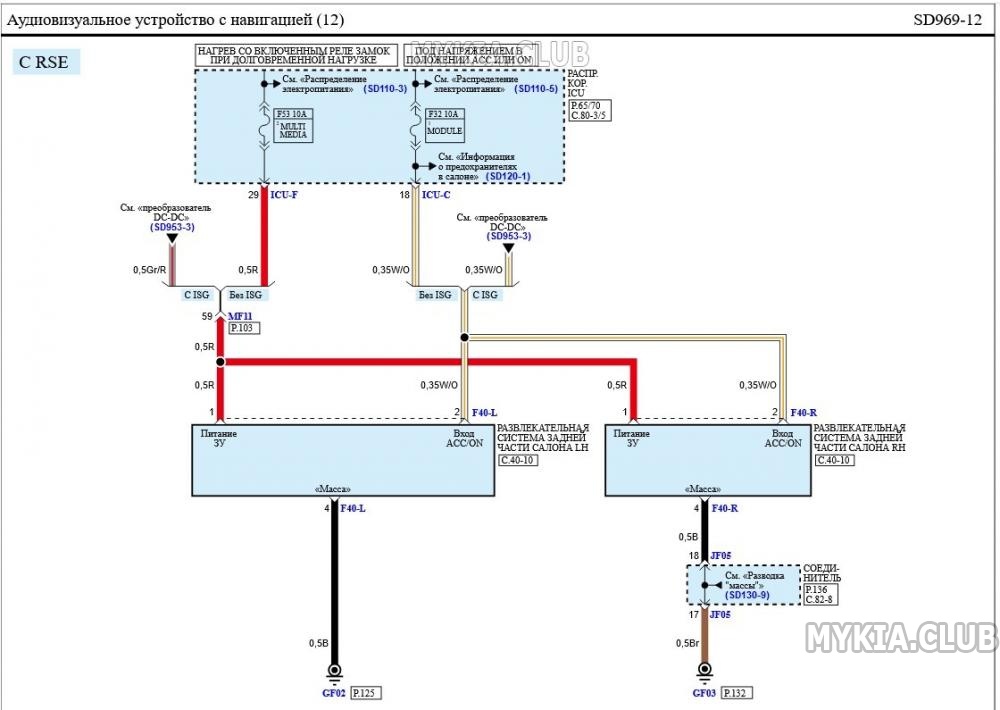

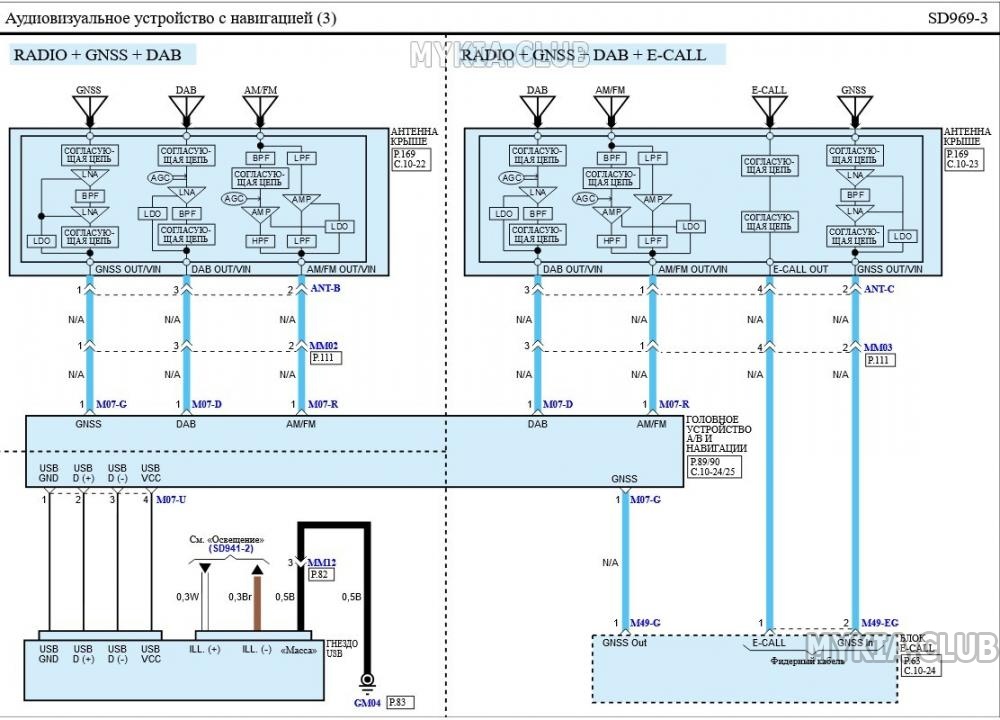

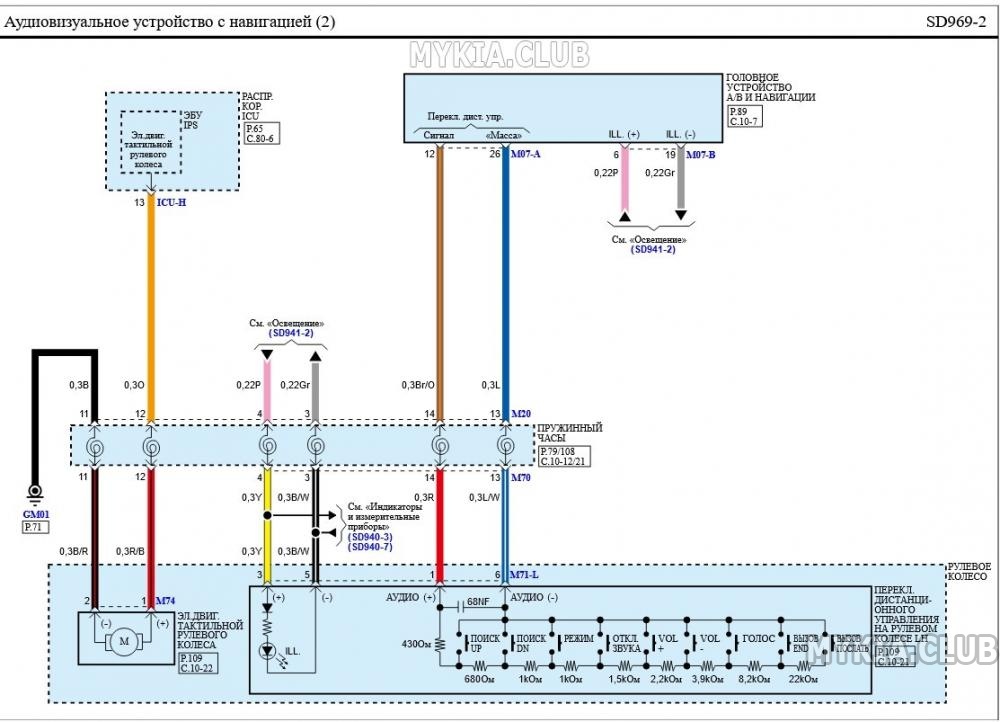

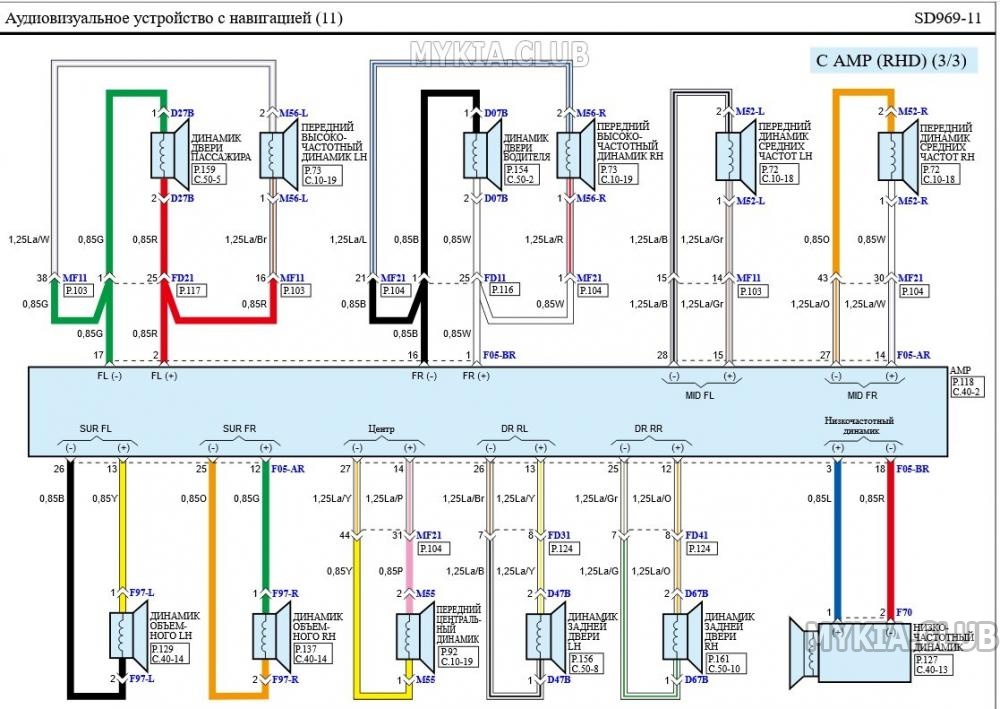

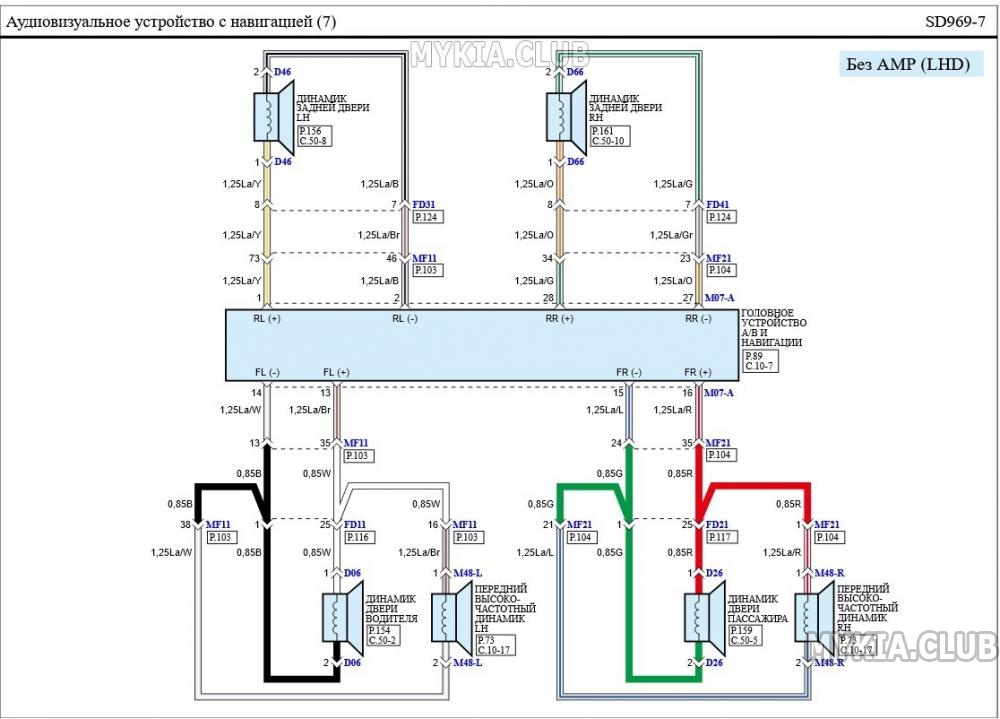

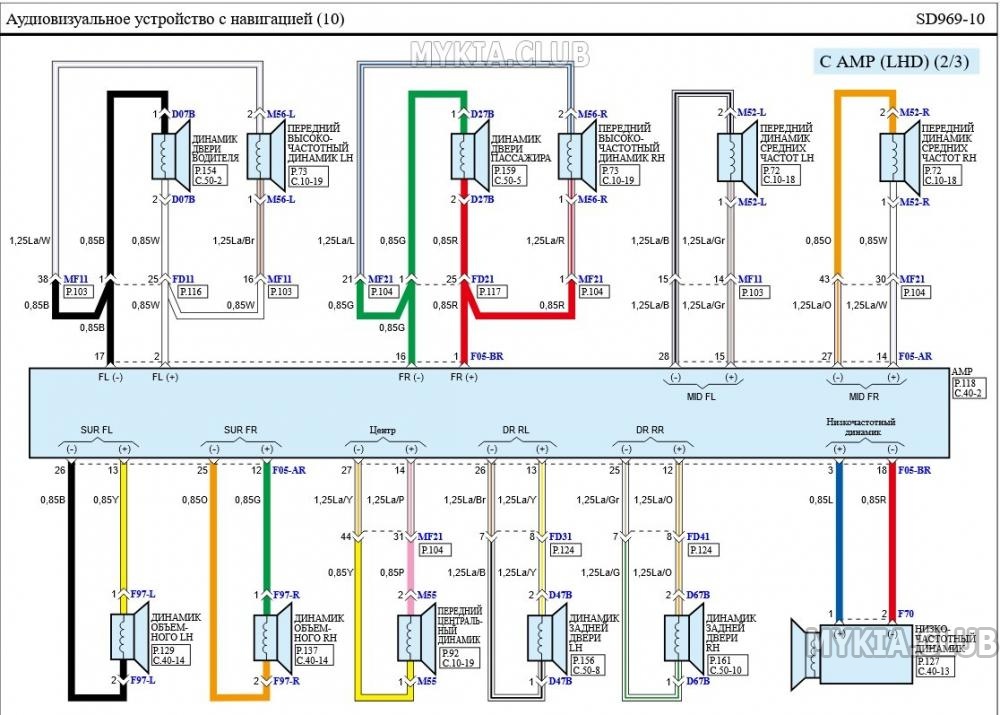

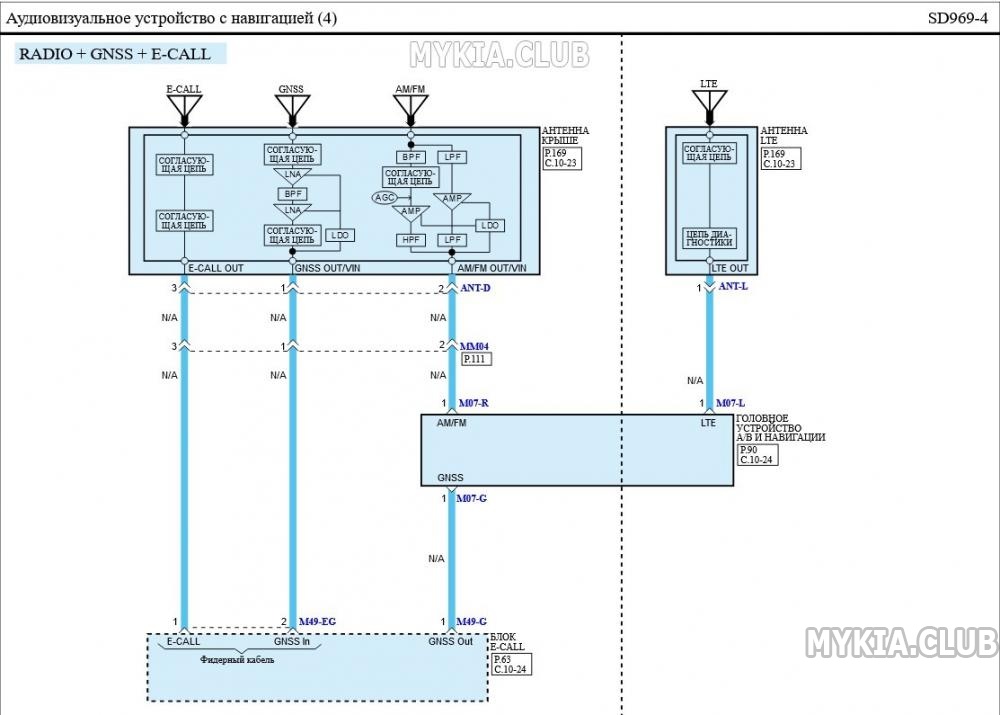

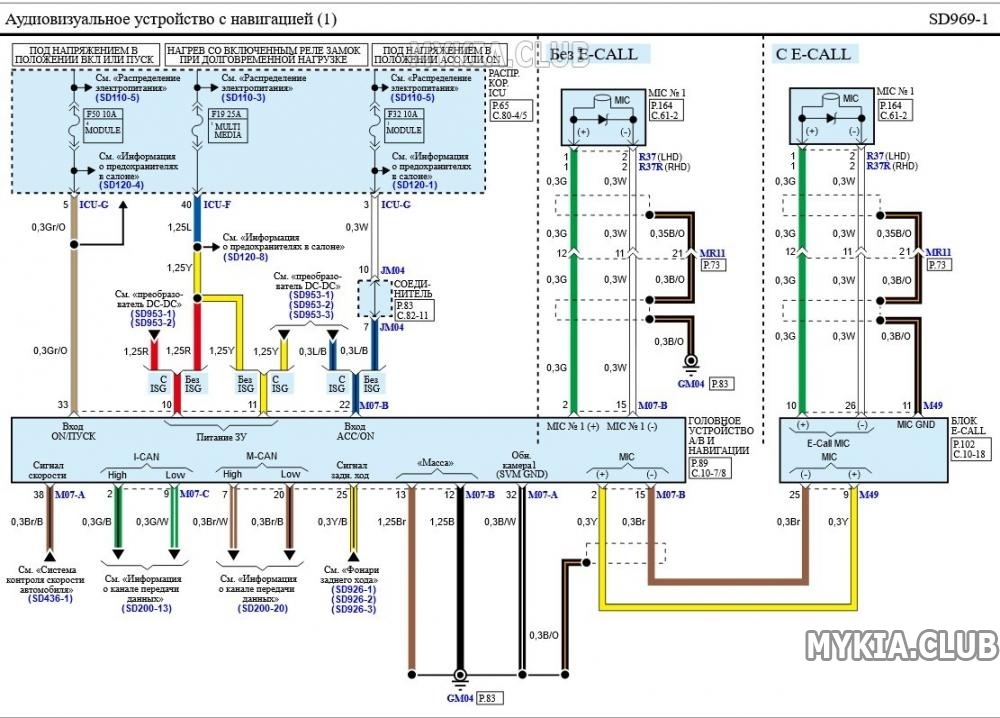

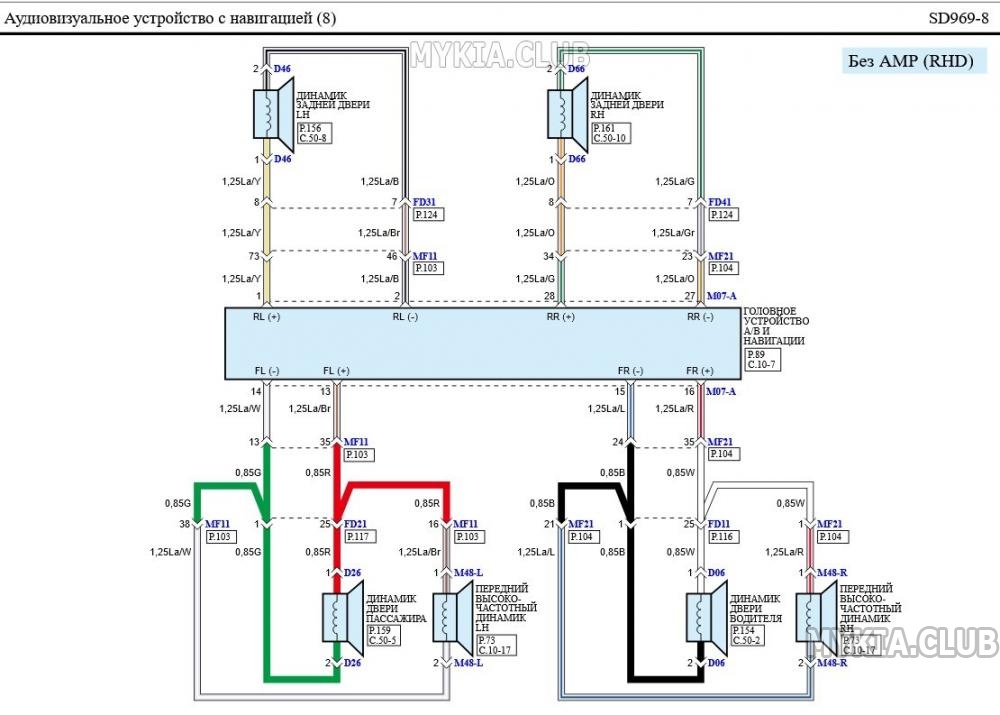

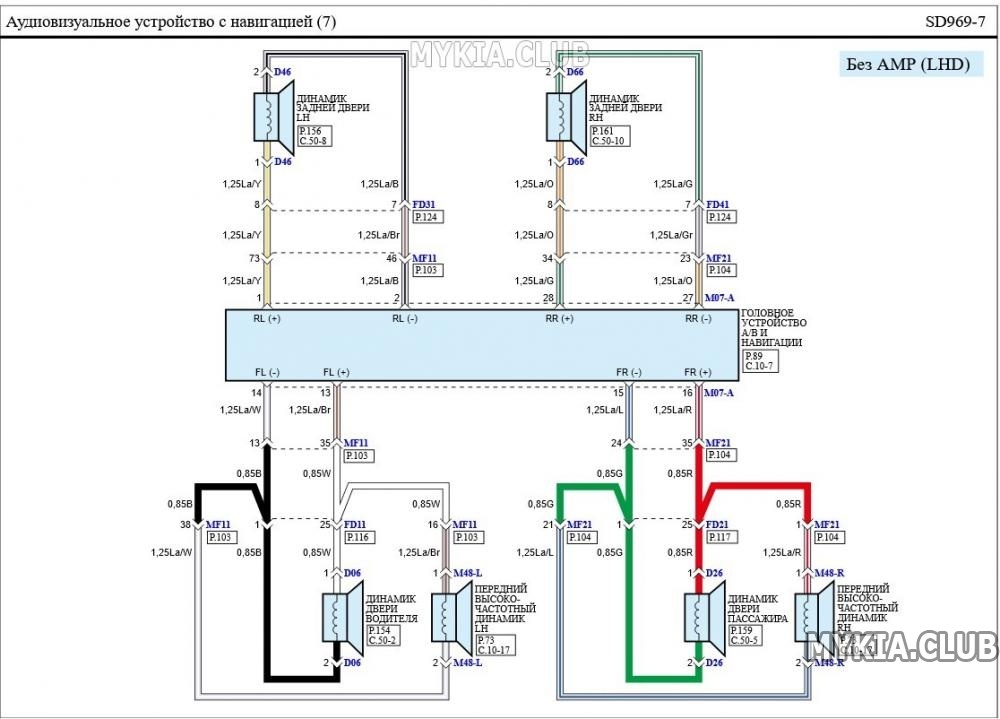

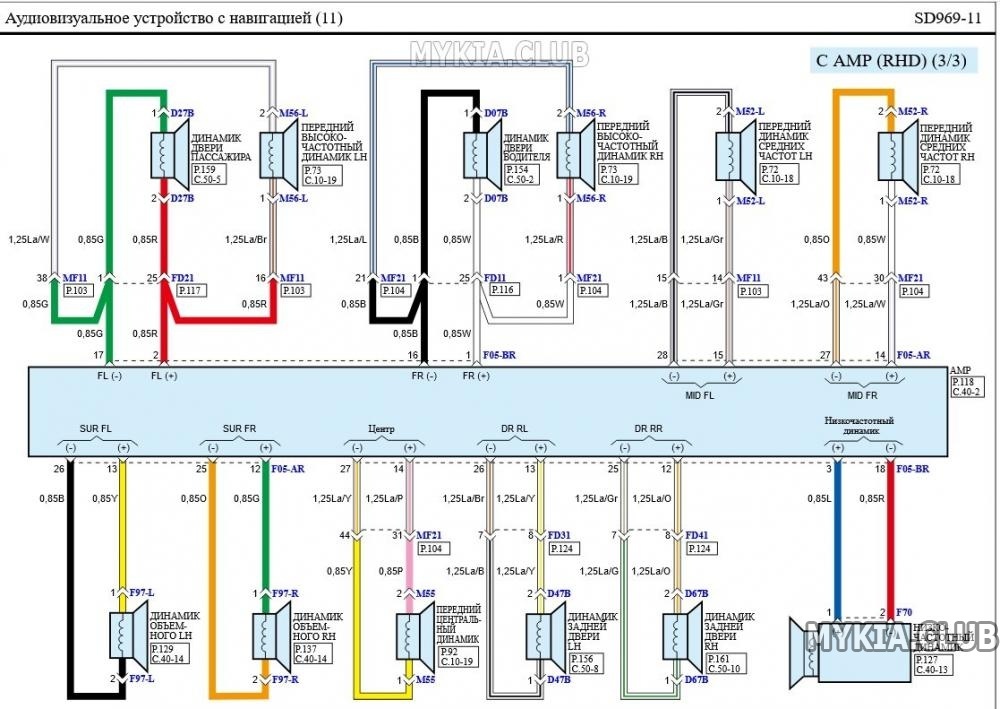

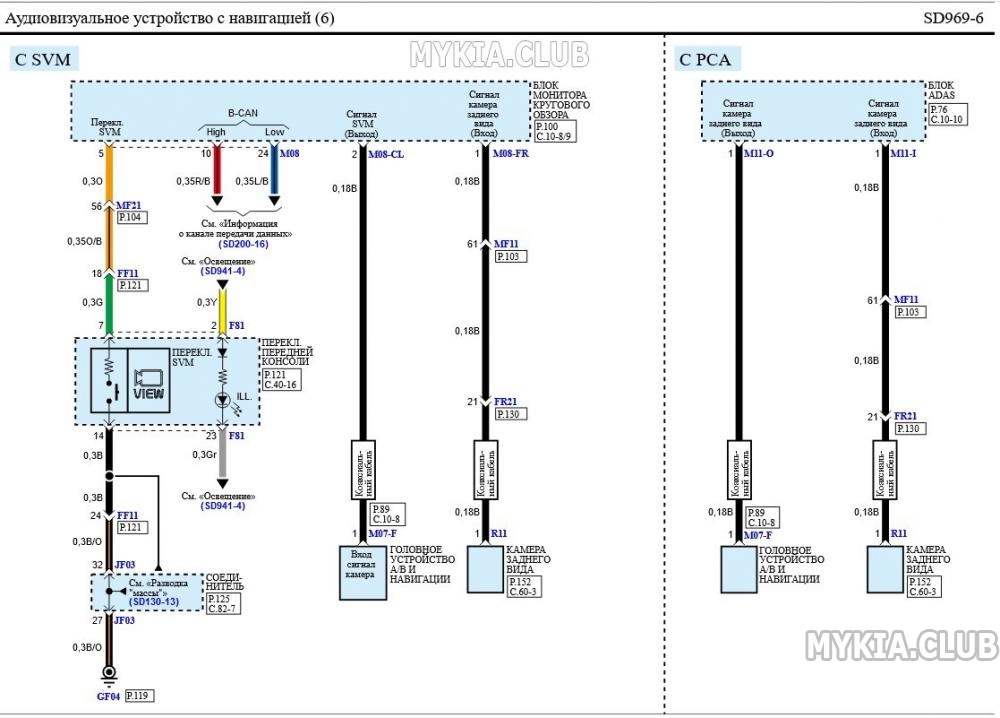

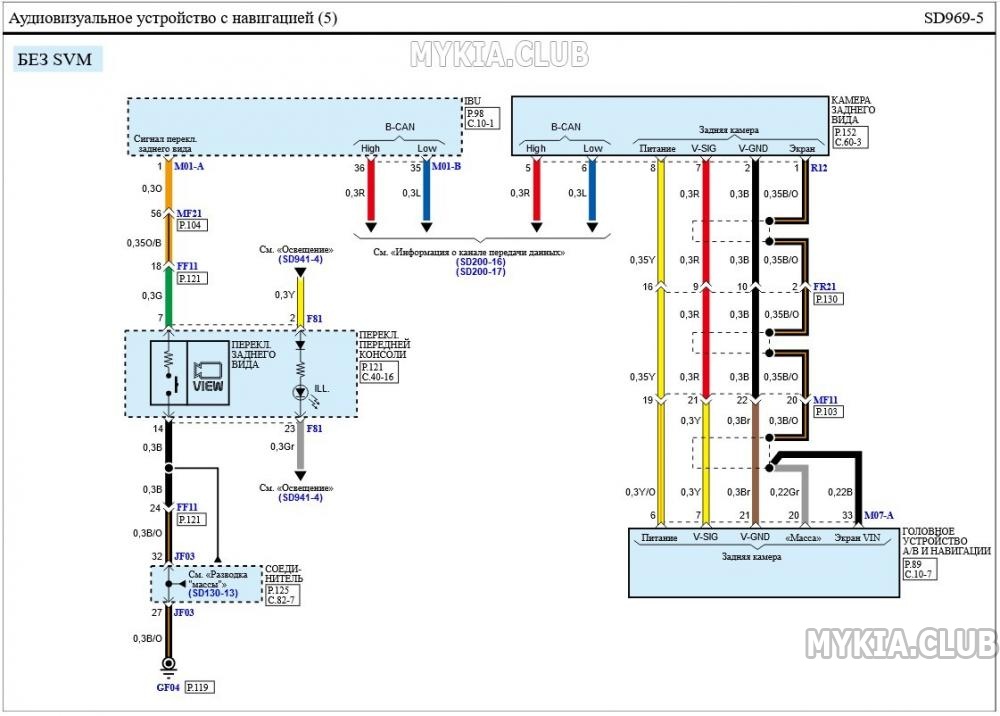

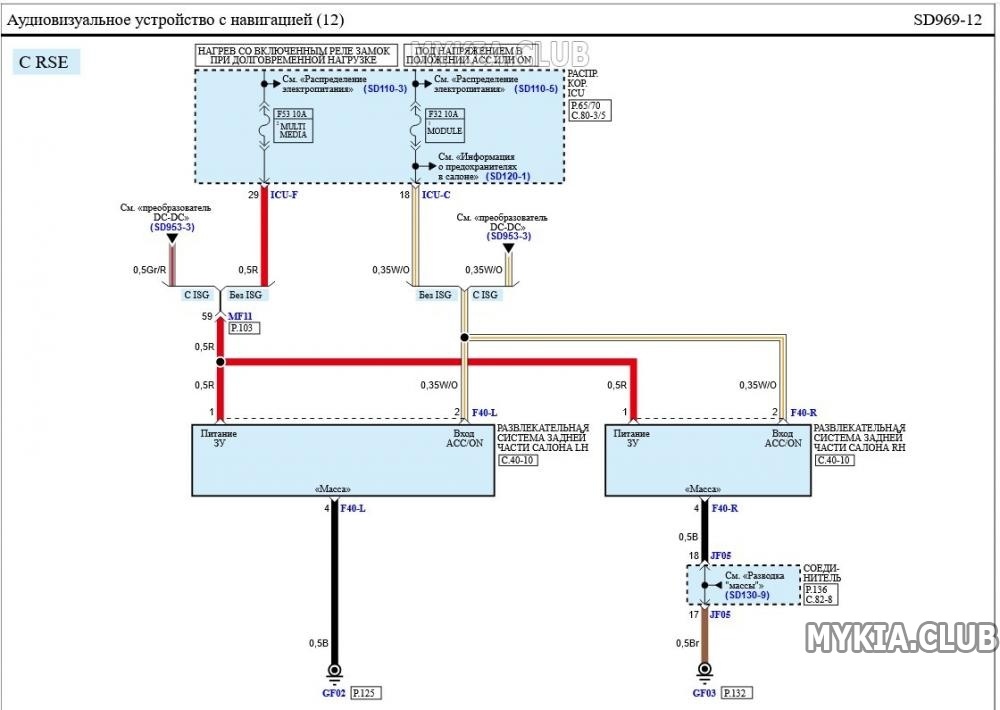

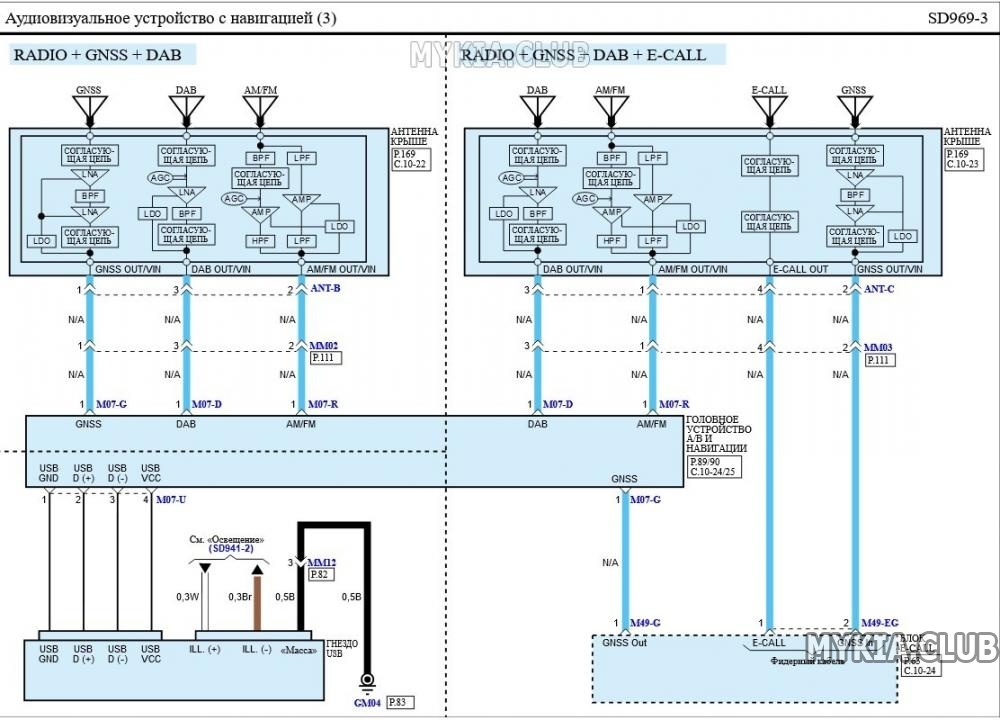

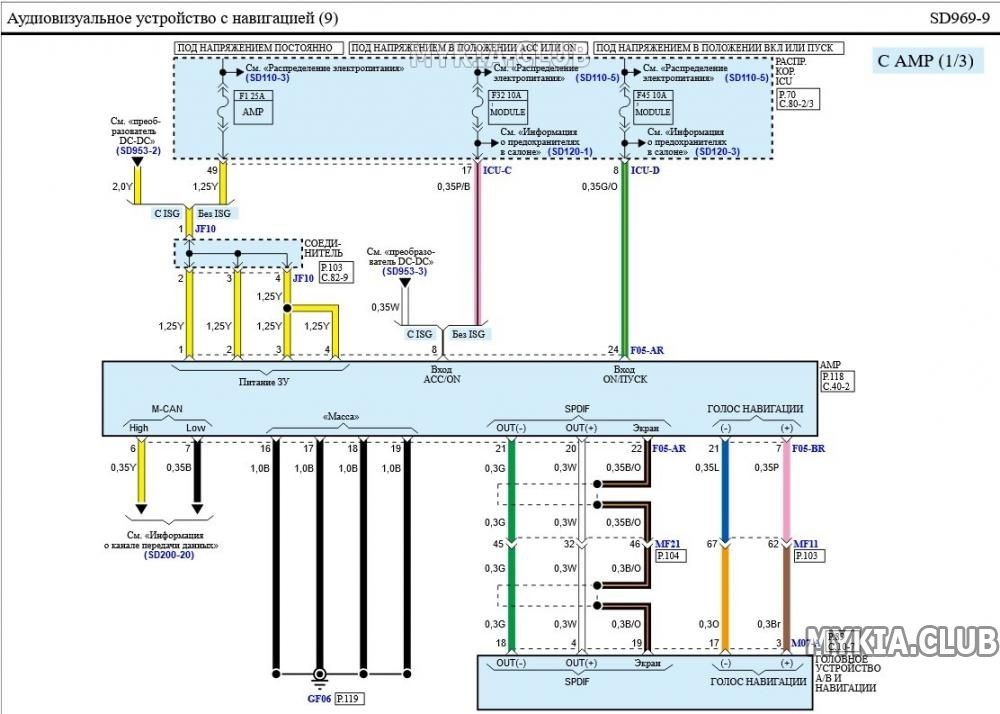

Электросхемы штатной магнитолы (ШГУ) Kia Sorento 4 (MQ4)

с 2021 года

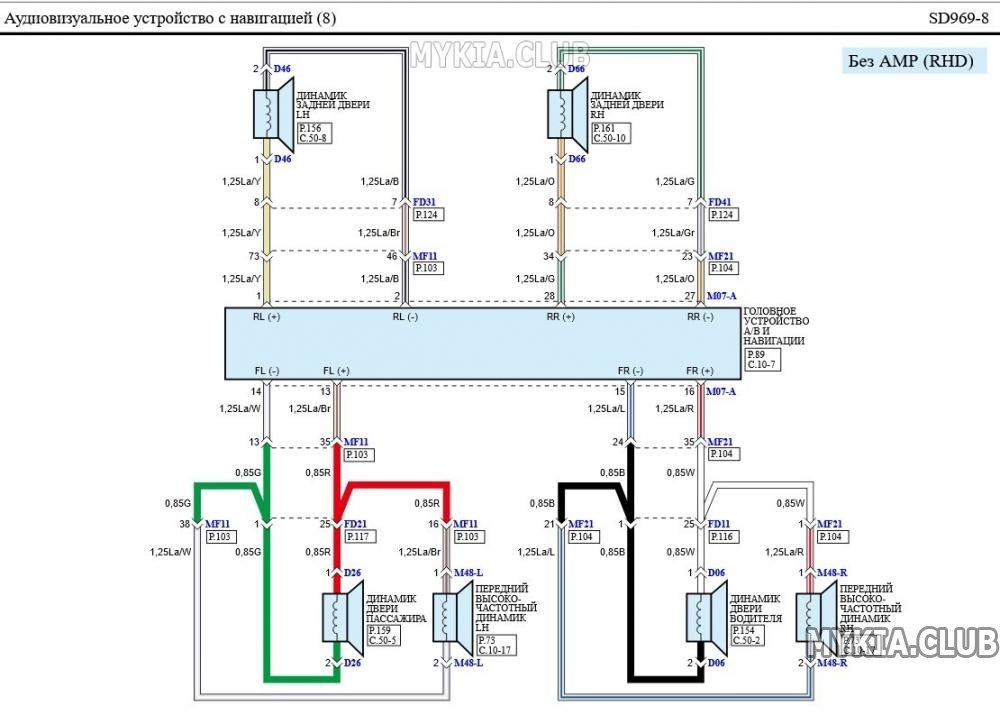

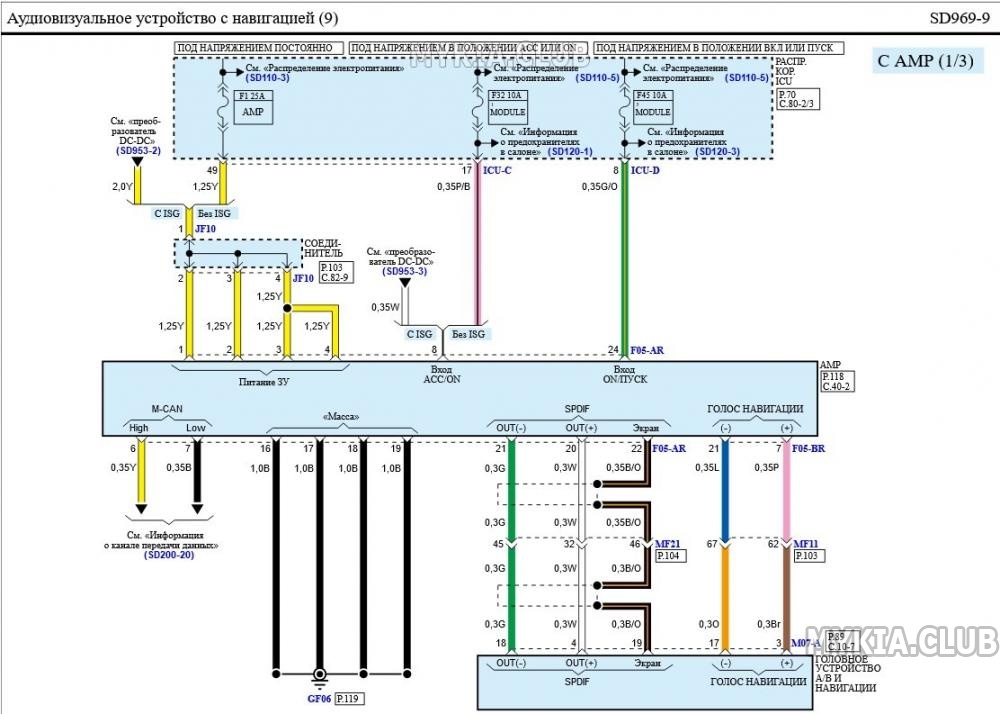

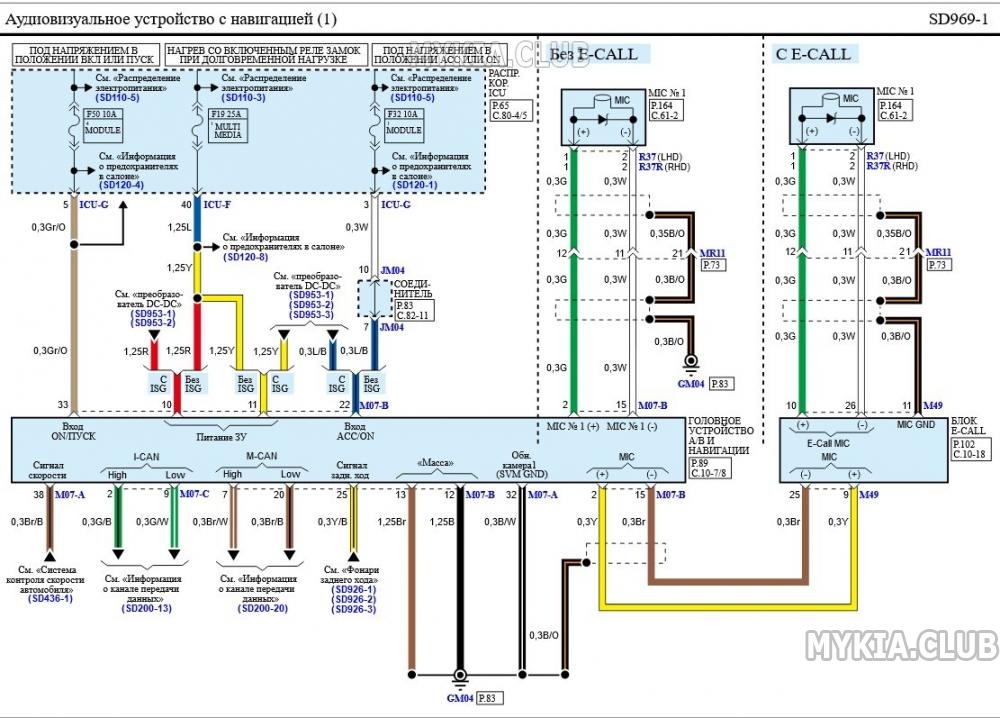

Аудиовизуальное устройство с навигацией

Скрытый текст



 Электросхемы штатной магнитолы Kia Sorento 4 (MQ4)_ (1).jpg   115.55К   7 Количество загрузок:  Электросхемы штатной магнитолы Kia Sorento 4 (MQ4)_ (2).jpg   84.37К   7 Количество загрузок:  Электросхемы штатной магнитолы Kia Sorento 4 (MQ4)_ (3).jpg   104.21К   6 Количество загрузок:

 Электросхемы штатной магнитолы Kia Sorento 4 (MQ4)_ (4).jpg   64.84К   6 Количество загрузок:  Электросхемы штатной магнитолы Kia Sorento 4 (MQ4)_ (5).jpg   77.25К   5 Количество загрузок:  Электросхемы штатной магнитолы Kia Sorento 4 (MQ4)_ (6).jpg   80.06К   6 Количество загрузок:

 Электросхемы штатной магнитолы Kia Sorento 4 (MQ4)_ (7).jpg   80.53К   6 Количество загрузок:  Электросхемы штатной магнитолы Kia Sorento 4 (MQ4)_ (8).jpg   78.77К   5 Количество загрузок:  Электросхемы штатной магнитолы Kia Sorento 4 (MQ4)_ (9).jpg   90.62К   7 Количество загрузок:

 Электросхемы штатной магнитолы Kia Sorento 4 (MQ4)_ (10).jpg   110.79К   6 Количество загрузок:  Электросхемы штатной магнитолы Kia Sorento 4 (MQ4)_ (11).jpg   113.53К   6 Количество загрузок:  Электросхемы штатной магнитолы Kia Sorento 4 (MQ4)_ (12).jpg   63.8К   6 Количество загрузок:

[Aquaxmao]

Добрый день. В машинах казахстанской сборки для чего-то к ШГУ подключена GPS-антенна приклеенная на само ШГУ, а не та, что на крыше. А штекер антенны с крышы спрятан рядом в проводке. Если подключить вместо приклеенной антенны ту, что на крыше не будет ли каких-то последствий?

[Master]

Aquaxmao, теоретически нет, так как ШГУ без разницы, какая антенна, хоть внутрисалонная неоригинальная.

[Aquaxmao]

Почему вопрос задал…
На схема в первом посте антенна подключена либо напрямую к ШГУ, либо к блоку эра-глонасс, а от него к ШГУ.
Почему с завода не подключили антенну с крыши, а дополнительно установили на головное?.. (это же доп затраты)
Не будет ли конфликта устройств.
