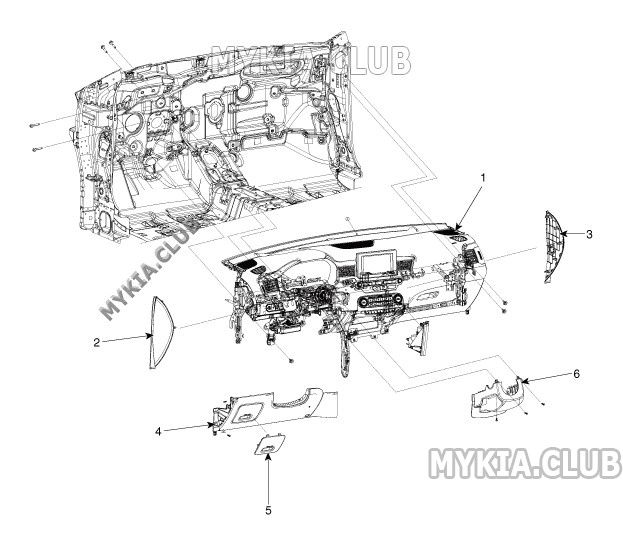

Компоненты передней панели Kia Ceed 3 (CD)

Скрытый текст



 Компоненты передней панели Kia Ceed 3 (CD) (1).jpg   65.55К   0 Количество загрузок:

1. Узел передней панели
2. Боковая крышка передней панели (левая)
3. Боковая крышка передней панели (правая)
4. Нижний щиток приборной панели
5. Крышка блока предохранителей
6. Нижний кожух рулевой колонки

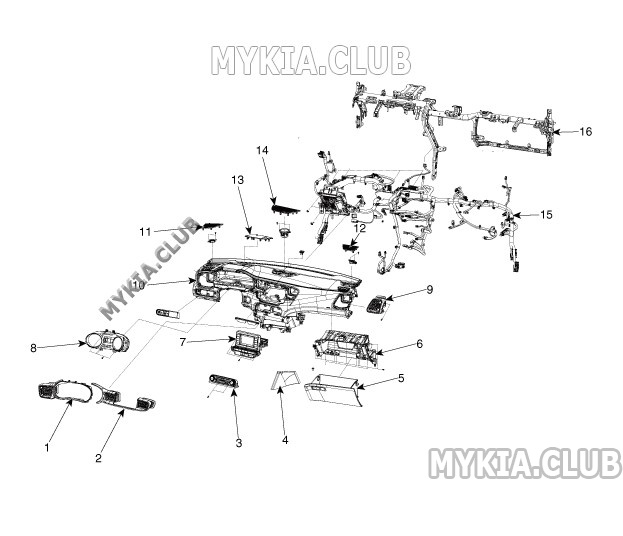

 Компоненты передней панели Kia Ceed 3 (CD) (2).jpg   46.75К   0 Количество загрузок:

1. Комбинация приборов
2. Обрамление комбинации приборов
3. Блок управления обогревателем и кондиционером
4. Нижний щиток приборной панели [RH]
5. Вещевой ящик
6. Крышка корпуса перчаточного ящика
7. Аудиоблок
8. Комбинация приборов
9. Боковой вентиляционный канал
10. Узел главной части передней панели
11. Решетка бокового динамика [LH]
12. Решетка бокового динамика [RH]
13. Крышка перекрытия HUD
14. Решетка центрального динамика
15. Главный жгут проводки
16. Узел поперечины капота

[krionika]

Снятие передней панели (торпедо) Kia Ceed 3 (CD)

Отсоедините отрицательную клемму аккумуляторной батареи.

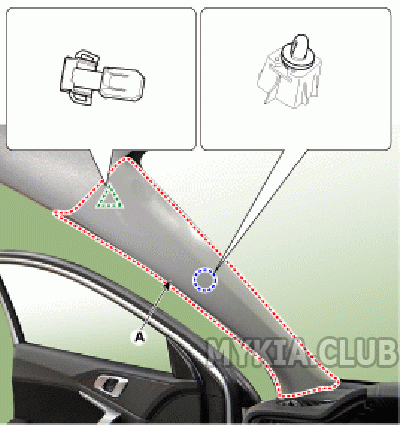

Снимите обшивку передней стойки.
 Снятие передней панели (торпедо) Kia Ceed 3 (CD).gif   45.79К   0 Количество загрузок:

Скрытый текст

Снимите напольную консоль.

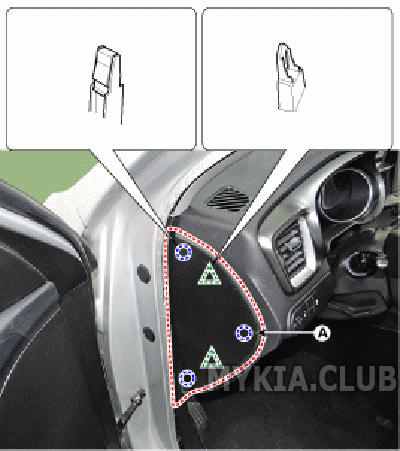

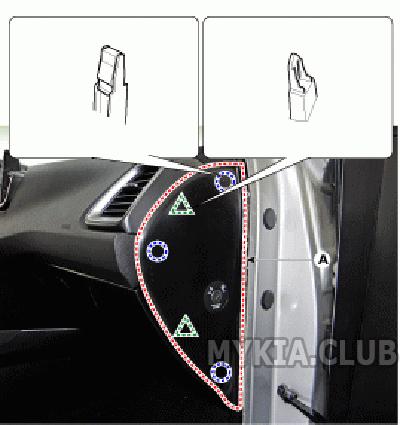

Снимите левую боковую крышку (A) передней панели с помощью отвертки или специального съемника.
 Снятие передней панели (торпедо) Kia Ceed 3 (CD) (1).gif   67.91К   0 Количество загрузок:

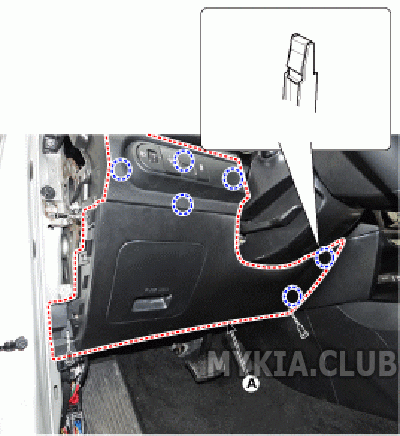

Выверните винты крепления и снимите нижний щиток (A) панели приборов.
 Снятие передней панели (торпедо) Kia Ceed 3 (CD) (2).gif   60.52К   0 Количество загрузок:

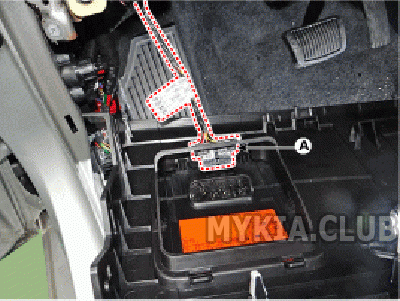

Отсоедините разъемы (A) нижнего переключателя передней панели.
 Снятие передней панели (торпедо) Kia Ceed 3 (CD) (3).gif   67.11К   0 Количество загрузок:
Снимите приборную панель.

Снимите аудиосистему и головное устройство AVN.

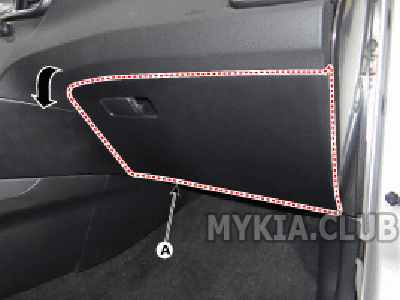

Откройте перчаточный ящик (А) в направлении стрелки.
 Снятие передней панели (торпедо) Kia Ceed 3 (CD) (1).gif   57.85К   0 Количество загрузок:

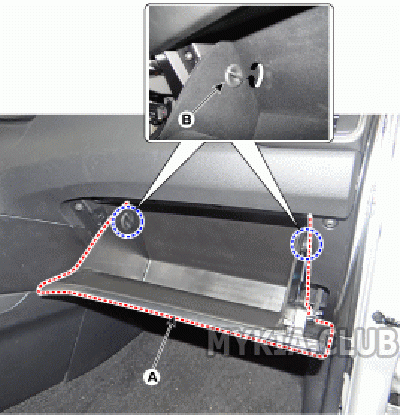

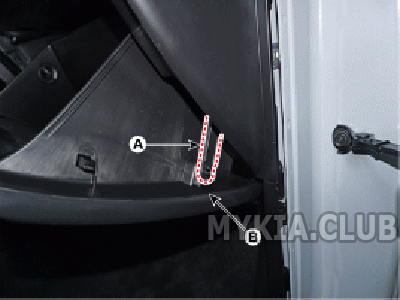

Извлеките стопор с обеих сторон (B) из перчаточного ящика (A).
 Снятие передней панели (торпедо) Kia Ceed 3 (CD) (2).gif   72.28К   0 Количество загрузок:

Отсоедините пневматический амортизатор (А) от перчаточного ящика (В).
 Снятие передней панели (торпедо) Kia Ceed 3 (CD) (4).gif   57.57К   0 Количество загрузок:

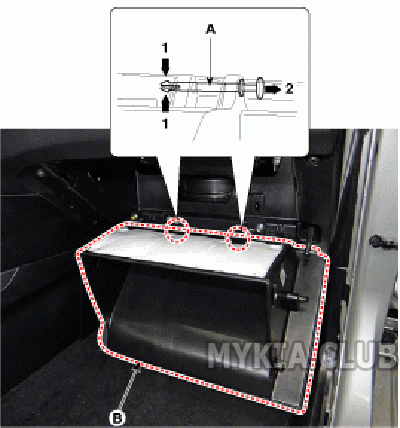

Снимите стопорные штифты (A) и снимите перчаточный ящик (B).
 Снятие передней панели (торпедо) Kia Ceed 3 (CD) (3).gif   58.96К   0 Количество загрузок:

Снимите правую боковую крышку (A) передней панели с помощью отвертки или специального съемника.
 Снятие передней панели (торпедо) Kia Ceed 3 (CD) (1).gif   53.53К   0 Количество загрузок:

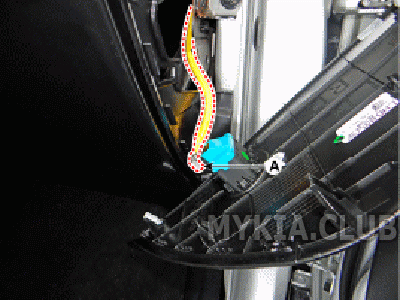

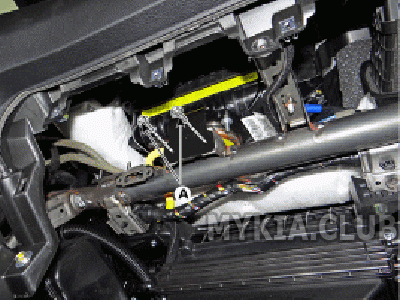

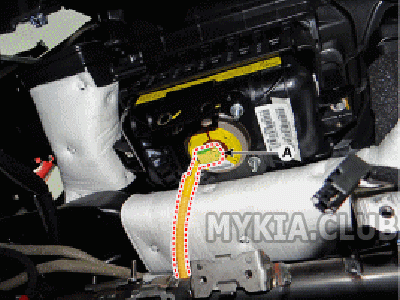

Отсоедините разъем (A) подушки безопасности [RH].
 Снятие передней панели (торпедо) Kia Ceed 3 (CD) (3).gif   55.1К   0 Количество загрузок:

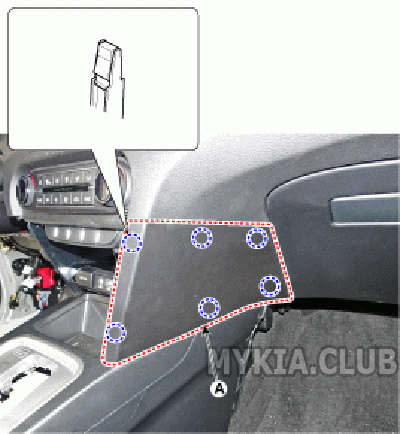

С помощью отвертки или специального съемника снимите нижний щиток панели приборов [RH] (А).
 Снятие передней панели (торпедо) Kia Ceed 3 (CD) (2).gif   64.64К   0 Количество загрузок:

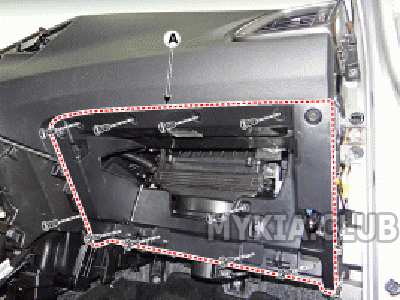

Выверните крепежные винты и болты, затем снимите корпус (A) перчаточного ящика.
 Снятие передней панели (торпедо) Kia Ceed 3 (CD) (4).gif   66.32К   0 Количество загрузок:

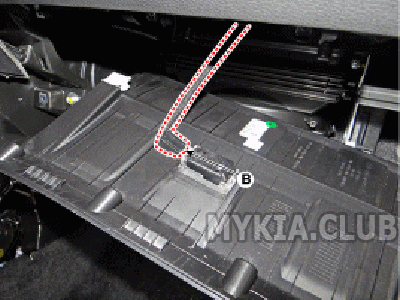

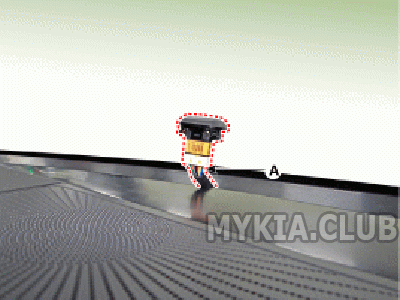

Отсоедините разъем лампы перчаточного ящика (A) и разъем выключателя лампы (B).
 Снятие передней панели (торпедо) Kia Ceed 3 (CD) (5).gif   62.19К   0 Количество загрузок:
 Снятие передней панели (торпедо) Kia Ceed 3 (CD) (6).gif   63.66К   0 Количество загрузок:

Снимите рулевое колесо.

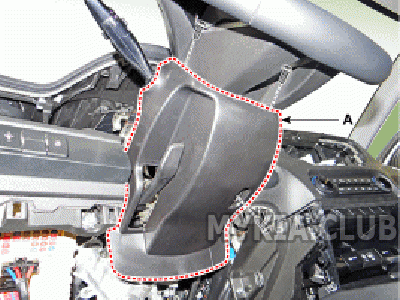

Выверните крепежные винты, поворачивая рулевое колесо влево и вправо и снимите нижний кожух рулевой колонки (A).
 Снятие передней панели (торпедо) Kia Ceed 3 (CD).gif   59.56К   0 Количество загрузок:

Снимите многофункциональный выключатель.

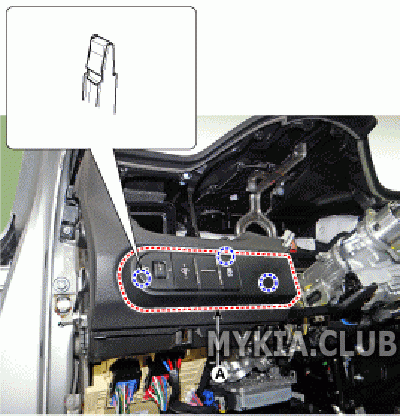

Снимите узел (A) выключателей из нижней части передней панели.
 Снятие передней панели (торпедо) Kia Ceed 3 (CD) (1).gif   48.63К   0 Количество загрузок:

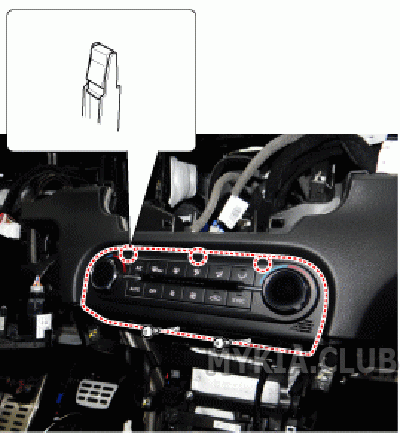

Выверните крепежные винты и снимите блок управления (А) обогревателем и системой кондиционирования.
 Снятие передней панели (торпедо) Kia Ceed 3 (CD) (2).gif   55.35К   0 Количество загрузок:

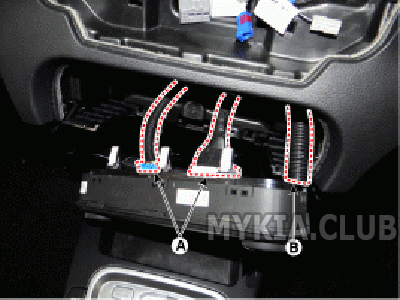

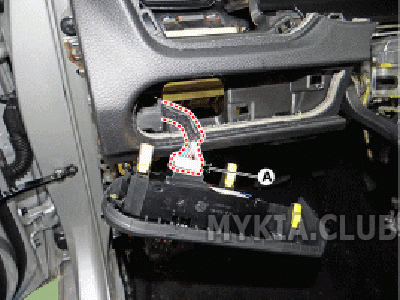

Отсоедините разъем (A) и воздушный шланг (B).
 Снятие передней панели (торпедо) Kia Ceed 3 (CD) (3).gif   50.95К   0 Количество загрузок:

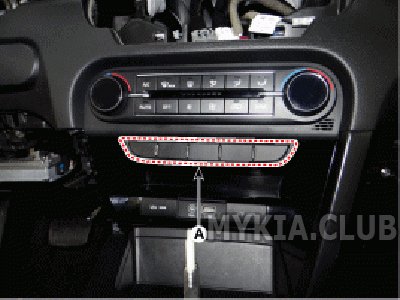

Демонтировать переключатель надставки панели приборов (A) с помощью отвертки или съемника.
 Снятие передней панели (торпедо) Kia Ceed 3 (CD) (4).gif   56.35К   0 Количество загрузок:

Отсоедините разъем (А).
 Снятие передней панели (торпедо) Kia Ceed 3 (CD) (1).gif   63.92К   0 Количество загрузок:

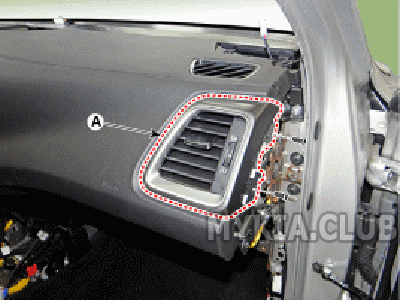

Ослабьте крепежные винты и снимите узел бокового вентиляционного канала [RH] (A).
 Снятие передней панели (торпедо) Kia Ceed 3 (CD) (2).gif   62.34К   0 Количество загрузок:

Отсоедините разъем (A) индикатора охраной сигнализации.
 Снятие передней панели (торпедо) Kia Ceed 3 (CD) (3).gif   34.03К   0 Количество загрузок:

Выверните крепежные болты (А).
 Снятие передней панели (торпедо) Kia Ceed 3 (CD) (5).gif   68.39К   0 Количество загрузок:

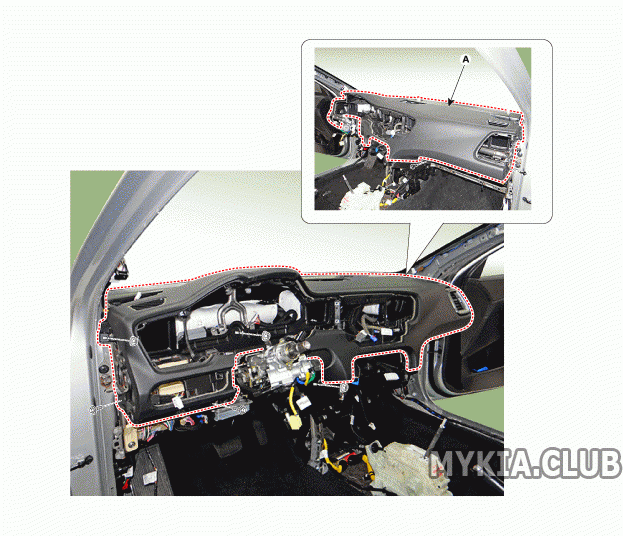

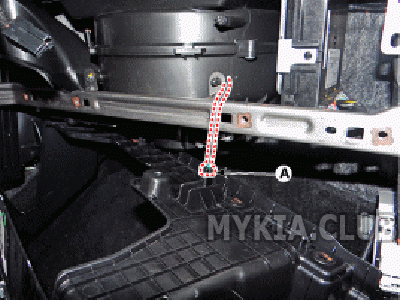

Выверните болты и отверните гайки, затем снимите узел (A) главной передней панели.
 Снятие передней панели (торпедо) Kia Ceed 3 (CD) (6).gif   85.18К   0 Количество загрузок:

Отсоедините разъемы (A) подушки безопасности пассажира.
 Снятие передней панели (торпедо) Kia Ceed 3 (CD) (7).gif   56.1К   0 Количество загрузок:

Снимите разъем динамика.
