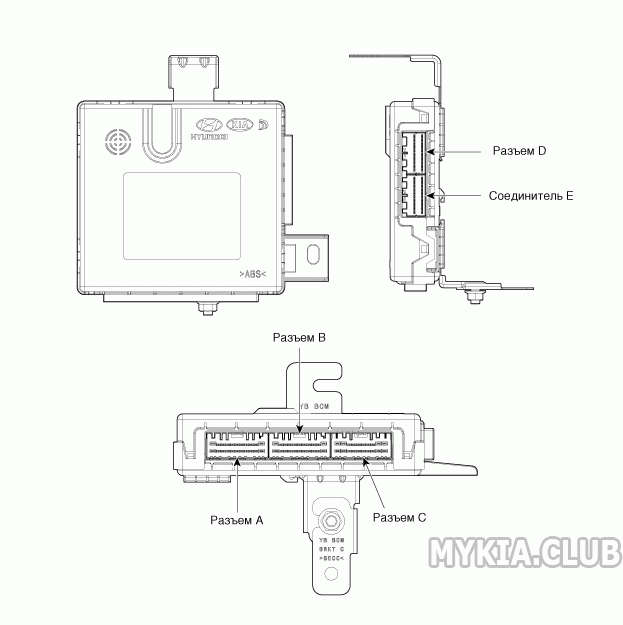

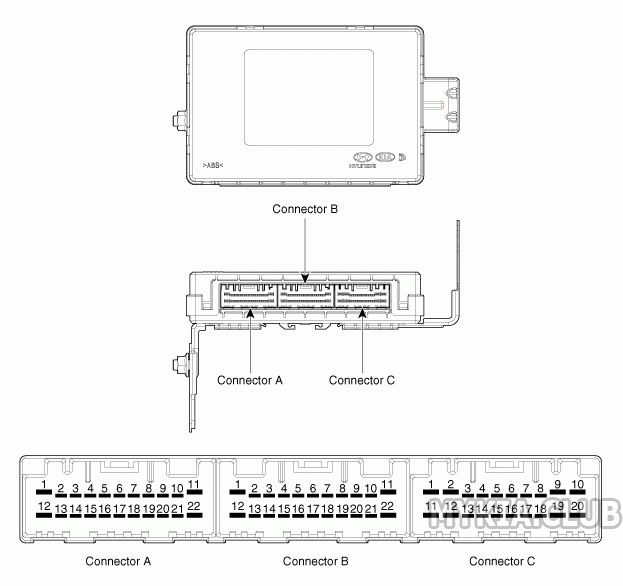

Личный гаражРаспиновка разъемов блока BCM Kia Rio 4 (FB)
(блок управления электрооборудованием кузова)
с 2018 года
Скрытый текст
Распиновка разъемов блока BCM Kia Rio 4 (FB) (1).gif 16.84К
5 Количество загрузок:
Распиновка разъемов блока BCM Kia Rio 4 (FB) (2).gif 13.76К
5 Количество загрузок:
Распиновка разъемов блока BCM Kia Rio 4 (FB) (1).gif 16.84К
5 Количество загрузок:
Распиновка разъемов блока BCM Kia Rio 4 (FB) (2).gif 13.76К
5 Количество загрузок:

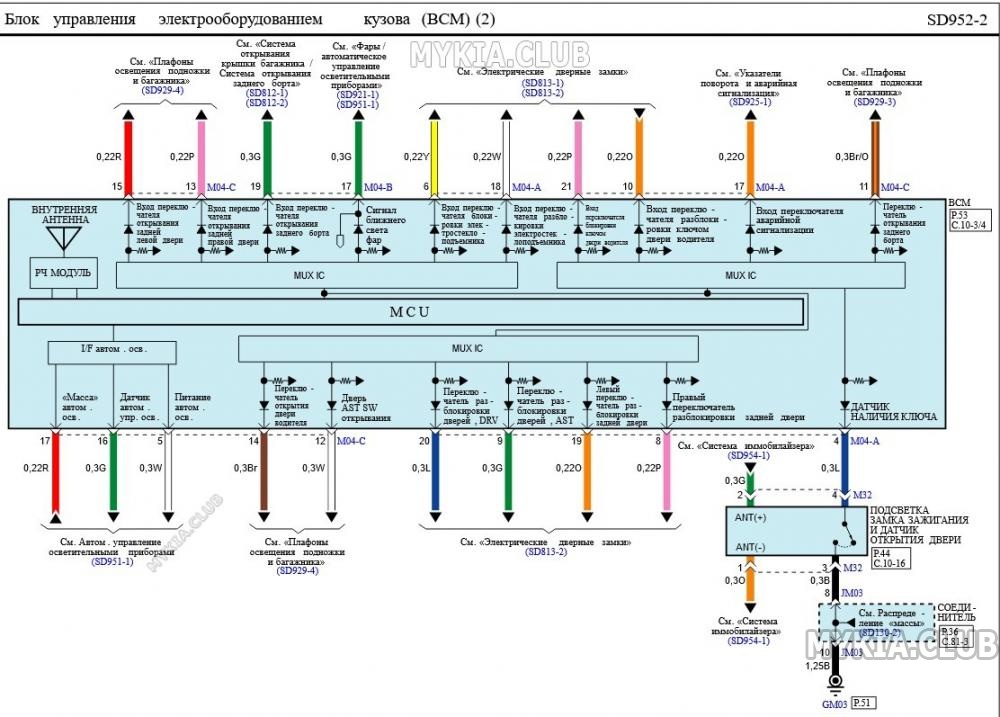

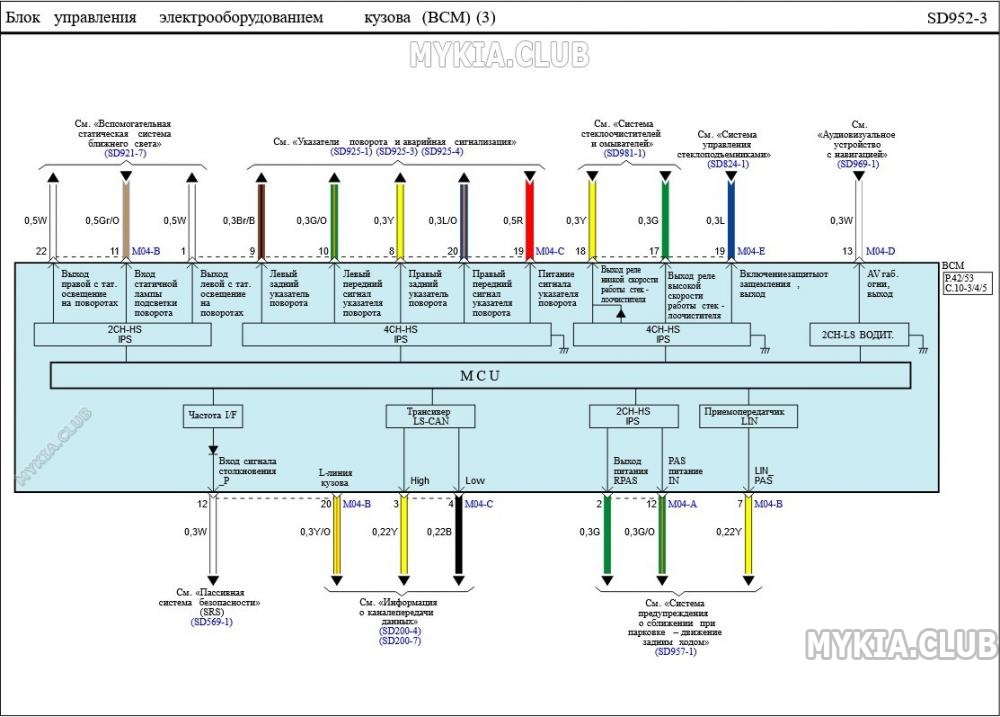

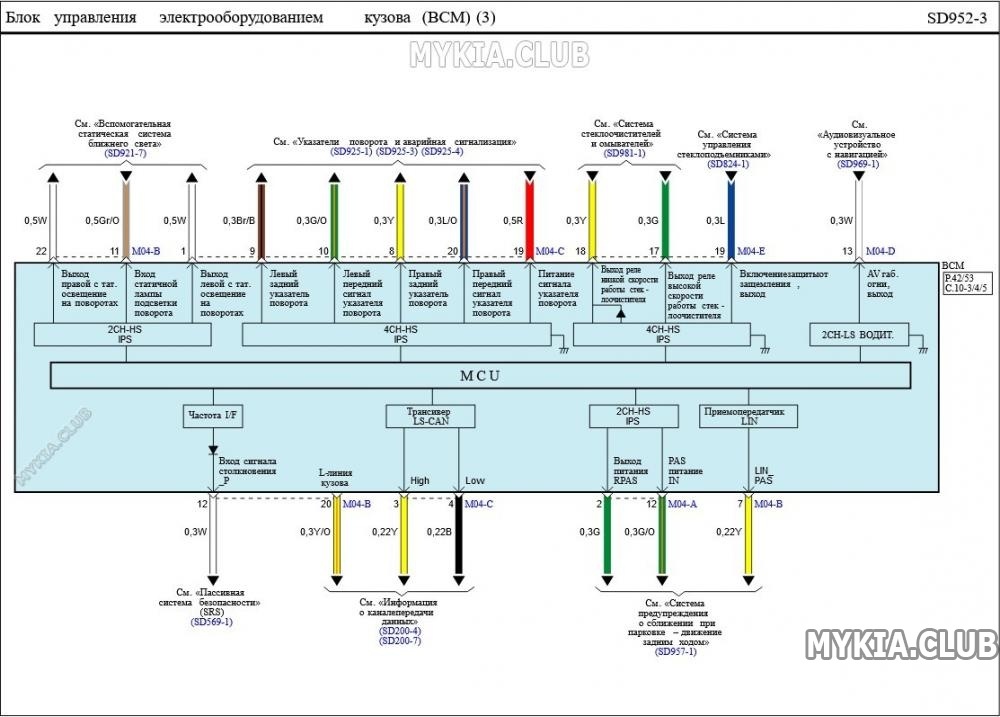

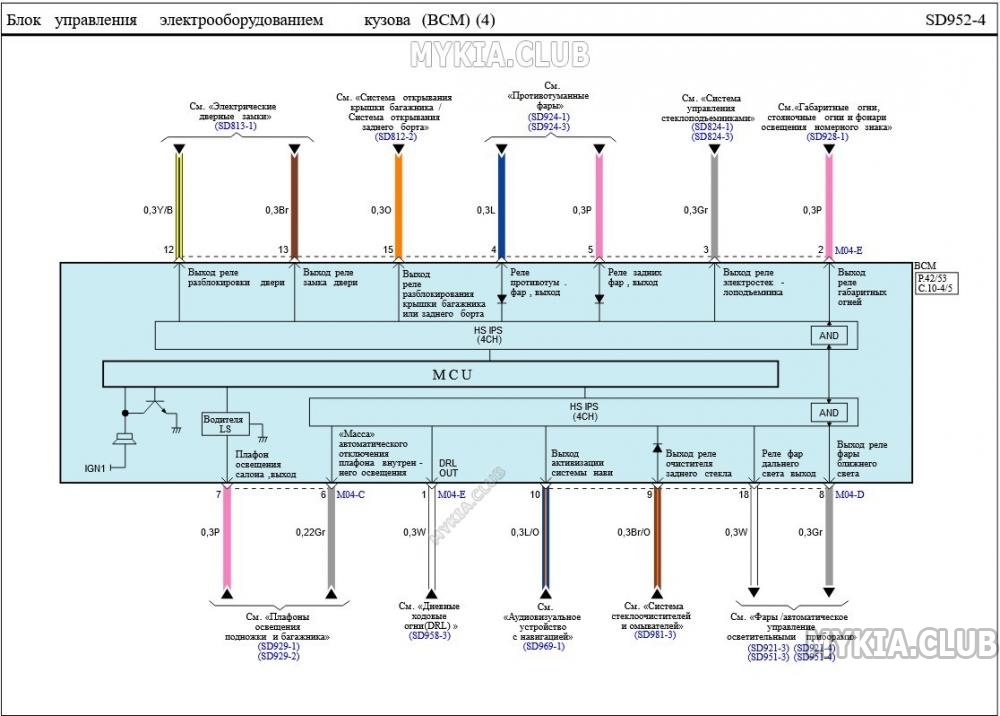

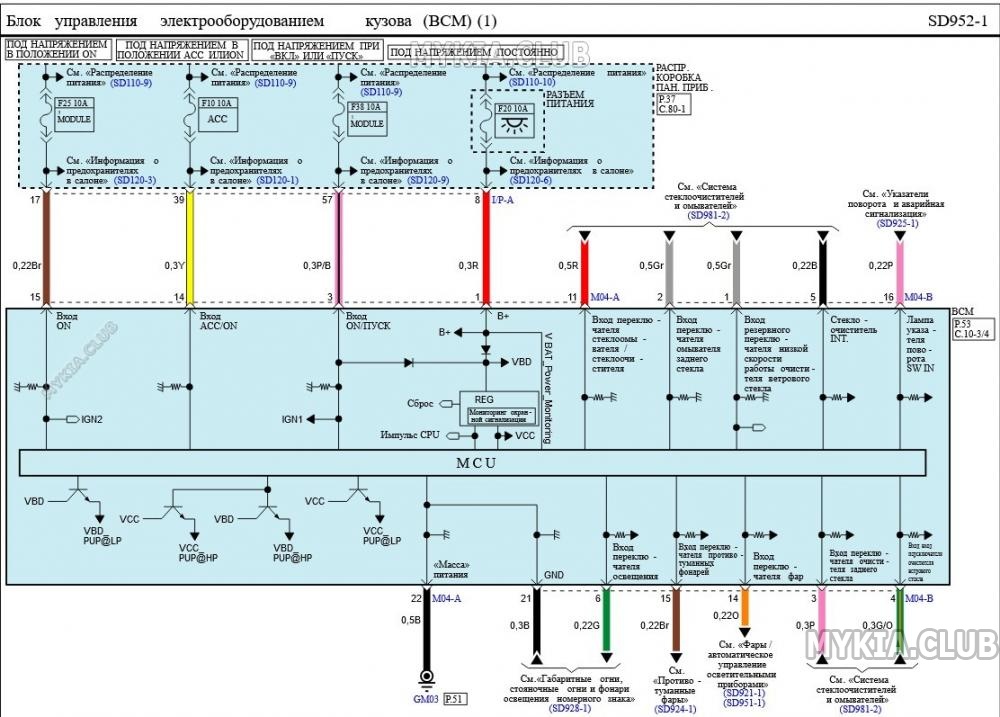

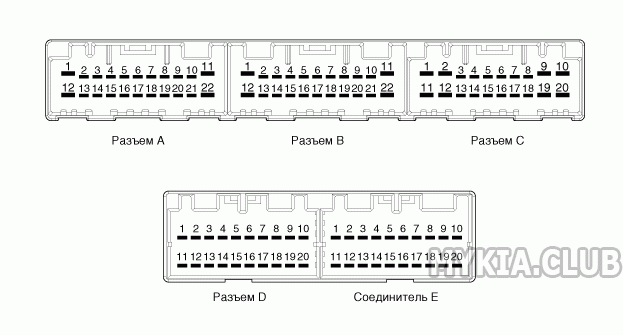

| № | Разъем (A) | Разъем B | Разъем C | Разъем D | Разъем E |
| 1 | Положительная клемма аккумуляторной батареи | Резервный переключатель переднего cтеклоочистителя (низк.) | Стационарная лампа освещения на поворотах (левая) | - | Дневные ходовые огни |
| 2 | Питание RPAS | Переключатель управления омывателем заднего стекла | - | - | Реле задних фонарей |
| 3 | IGN1 | Переключатель заднего стеклоочистителя | B-CAN (выс.) | - | Реле электропривода стеклоподъемников |
| 4 | Ключ в замке зажигания | Переключатель очистителя ветрового стекла | B-CAN (низк.) | - | Реле противотуманных фар |
| 5 | - | Переключатель длительности паузы очистителя ветрового стекла | Питание автоматического включения осветительных приборов | - | РЕЛЕ ЗАДНИХ ПРОТИВОТУМАННЫХ ФОНАРЕЙ |
| 6 | ПЕРЕКЛЮЧАТЕЛЬ БЛОКИРОВКИ СТЕКЛОПОДЪЕМНИКОВ | Многофункциональный переключатель с индикатором | «Масса»_автоматического выключения освещения салона | - | - |
| 7 | Переключатель открытия верхнего люка |
PAS (LIN) |
Фонарь освещения салона | - | - |
| 8 | Переключатель разблокирования задней правой двери | - | Задний правый указатель поворота | Реле фары ближнего света | - |
| 9 | Переключатель разблокирования передней правой двери | - | Задний левый указатель поворота | Реле заднего стеклоочистителя | - |
| 10 | Переключатель разблокирования ключом передней левой двери | - | Передний левый указатель поворота | Включение навигационной системы | - |
| 11 | Переключатель очистителя и омывателя | Стационарная лампа освещения на поворотах (Питание) | Переключатель открывания багажника / заднего борта | - | - |
| 12 | Питание PAS | Сигнал столкновения | Переключатель разблокирования передней правой двери | - | РЕЛЕ РАЗБЛОКИРОВКИ ДВЕРЕЙ |
| 13 | - | - | Переключатель открывания правой задней двери | AV tail | РЕЛЕ БЛОКИРОВКИ ДВЕРЕЙ |
| 14 | ACC | Переключатель фар дальнего света | Переключатель разблокирования передней левой двери | - | - |
| 15 | IGN2 | Выключатель противотуманных фар | Переключатель открывания левой задней двери | - | Реле разблокирования багажника/крышки багажника |
| 16 | - | ПЕРЕКЛЮЧАТЕЛЬ УКАЗАТЕЛЕЙ ПОВОРОТОВ | Датчик автом. освещения | - | - |
| 17 | Переключатель аварийной сигнализации | Резервный переключатель фар ближнего света | «Масса» автоматического включения осветительных приборов | - | Реле переднего стеклоочистителя (выс.) |
| 18 | Выключатель разблокировки электростеклоподъемника | - | - | Реле фар дальнего света | Реле переднего cтеклоочистителя (низк.) |
| 19 | Переключатель разблокирования задней левой двери | Выключатель отпирания крышки багажника / багажника | Питание указателя поворота | - | Электрические стеклоподъемники с защитой от защемления, включено |
| 20 | Переключатель разблокирования передней левой двери | - | Передний правый указатель поворота | - | - |
| 21 | Переключатель блокировки ключом передней левой двери |
Заземление (Многофункциональный переключатель) |
|||
| 22 | Питание «массы» | Стационарная лампа освещения на поворотах (правый) |
