Снятие напольной консоли Kia Sorento 2 (XM)

с 2009 года

М/Т

Скрытый текст

С помощью отвертки или съемника снимите нижнюю крышку консоли (А).

 Снятие напольной консоли Kia Sorento 2 (XM) (1).jpg   27.96К   1 Количество загрузок:

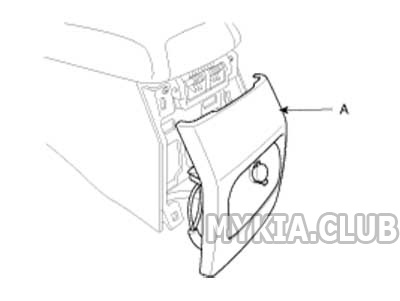

С помощью отвертки или съемника снимите заднюю крышку консоли (А).

 Снятие напольной консоли Kia Sorento 2 (XM) (2).jpg   21.34К   1 Количество загрузок:

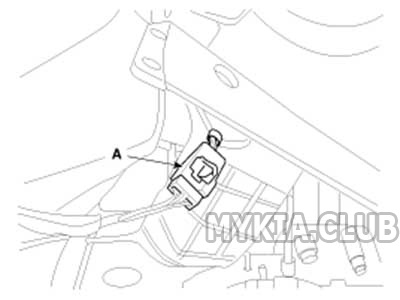

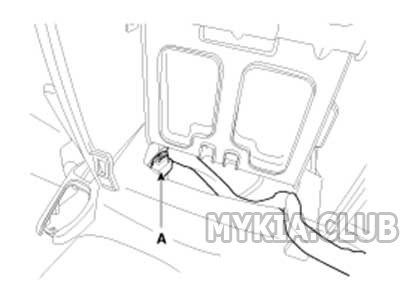

Отсоедините разъем (А).

 Снятие напольной консоли Kia Sorento 2 (XM) (4).jpg   25.85К   1 Количество загрузок:

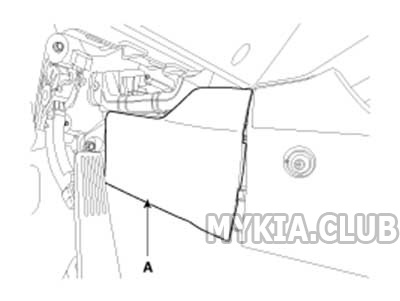

Снимите боковую крышку удлинителя (А).

 Снятие напольной консоли Kia Sorento 2 (XM) (5).jpg   24.02К   1 Количество загрузок:

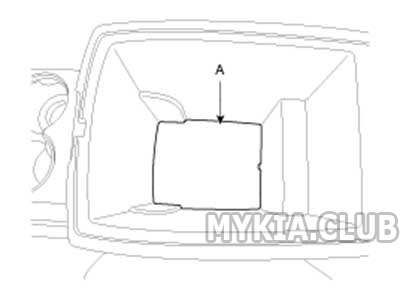

Снимите коврик поддона консоли (A).

 Снятие напольной консоли Kia Sorento 2 (XM) (3).jpg   21.77К   1 Количество загрузок:

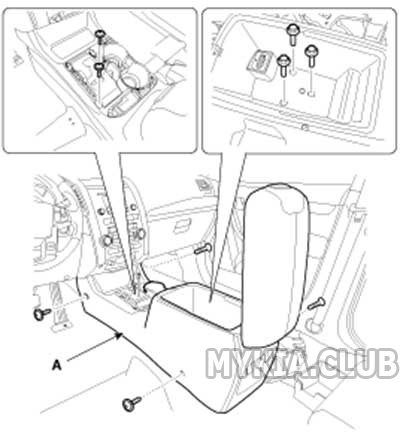

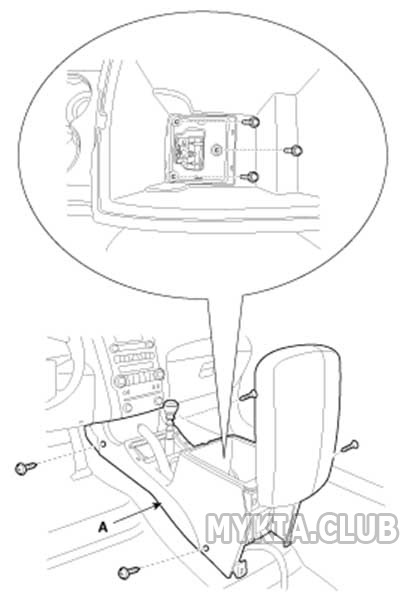

Ослабив крепежные болты и винты, снимите консоль в сборе (А).

 Снятие напольной консоли Kia Sorento 2 (XM) (6).jpg   40.68К   1 Количество загрузок:

Установка обратна снятию.

A/T

Скрытый текст

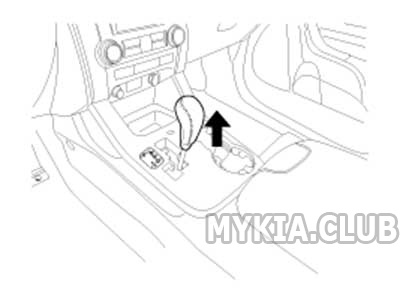

Отсоедините ручку (А).

 Снятие напольной консоли Kia Sorento 2 (XM) (7).jpg   25.2К   1 Количество загрузок:

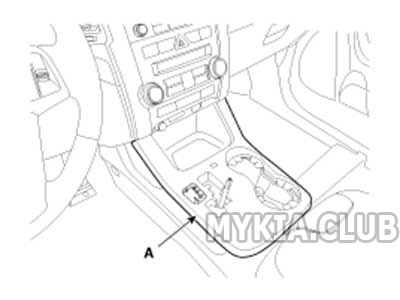

С помощью отвертки или съемника снимите нижнюю крышку консоли (А).

 Снятие напольной консоли Kia Sorento 2 (XM) (8).jpg   34.36К   1 Количество загрузок:

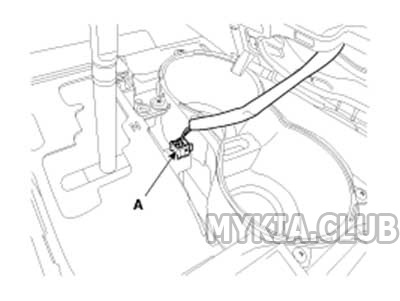

Отсоедините разъем (А).

 Снятие напольной консоли Kia Sorento 2 (XM) (9).jpg   34.43К   1 Количество загрузок:
С помощью отвертки или съемника снимите заднюю крышку консоли (А).

 Снятие напольной консоли Kia Sorento 2 (XM) (2).jpg   21.34К   1 Количество загрузок:
Отсоедините разъем (А).

 Снятие напольной консоли Kia Sorento 2 (XM) (4).jpg   25.85К   1 Количество загрузок:
Снимите боковую крышку удлинителя (А).

 Снятие напольной консоли Kia Sorento 2 (XM) (11).jpg   30.14К   1 Количество загрузок:
Снимите коврик поддона консоли (A).

 Снятие напольной консоли Kia Sorento 2 (XM) (3).jpg   21.77К   1 Количество загрузок:
Ослабив крепежные болты и винты, снимите консоль в сборе (А).

 Снятие напольной консоли Kia Sorento 2 (XM) (12).jpg   43.19К   1 Количество загрузок:
Отсоедините разъем (А).

 Снятие напольной консоли Kia Sorento 2 (XM) (13).jpg   32.47К   1 Количество загрузок:
Установка обратна снятию.

[krionika]

Снятие напольной консоли Kia Sorento 2 (XM)

с 2012 года

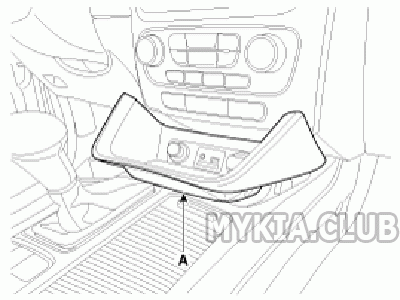

С помощью отвертки или съемника снимите верхний лоток напольной консоли (А).

 Снятие напольной консоли Kia Sorento 2 (XM) (1).gif   28.98К   1 Количество загрузок:

Скрытый текст

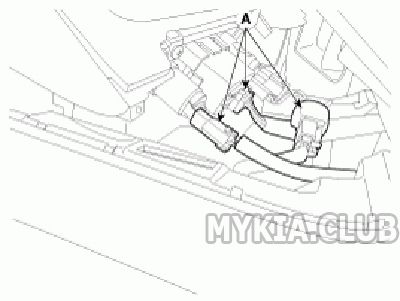

Отсоедините разъемы (А).

 Снятие напольной консоли Kia Sorento 2 (XM) (2).gif   20.87К   1 Количество загрузок:

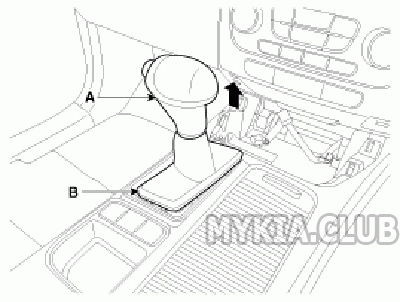

Снимите пыльники (В) и ручку переключения передач (А).

 Снятие напольной консоли Kia Sorento 2 (XM) (3).gif   13.52К   1 Количество загрузок:

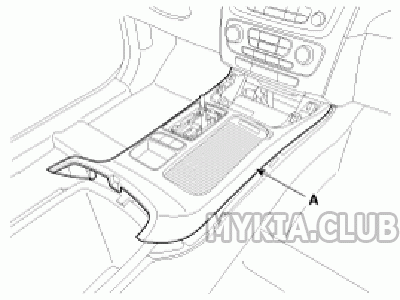

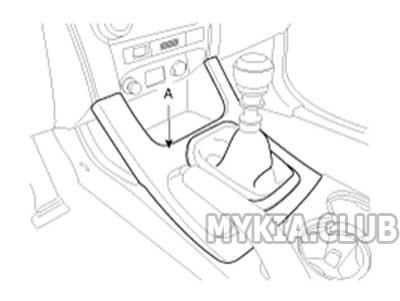

С помощью отвертки или съемника снимите верхнюю крышку консоли (А).

 Снятие напольной консоли Kia Sorento 2 (XM) (4).gif   26.76К   1 Количество загрузок:

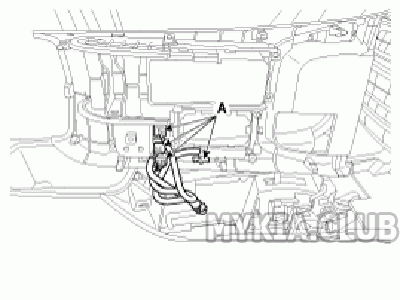

Отсоедините разъемы (А).

 Снятие напольной консоли Kia Sorento 2 (XM) (5).gif   27.2К   1 Количество загрузок:

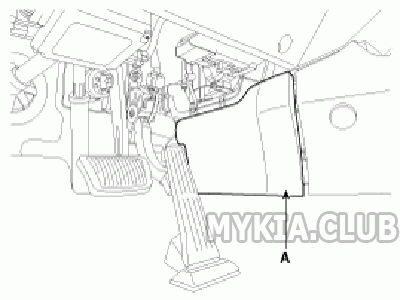

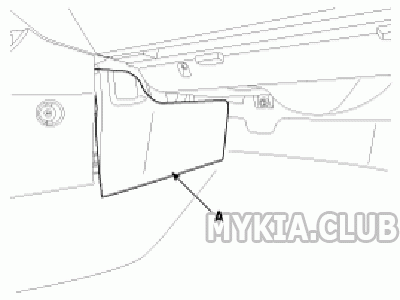

С помощью отвертки или съемника снимите боковую крышку консоли (А).
[левый]

 Снятие напольной консоли Kia Sorento 2 (XM) (6).gif   21.8К   1 Количество загрузок:
[Правый]

 Снятие напольной консоли Kia Sorento 2 (XM) (7).gif   10.77К   1 Количество загрузок:

Снимите подлокотник консоли (А).

 Снятие напольной консоли Kia Sorento 2 (XM) (8).gif   19.77К   1 Количество загрузок:

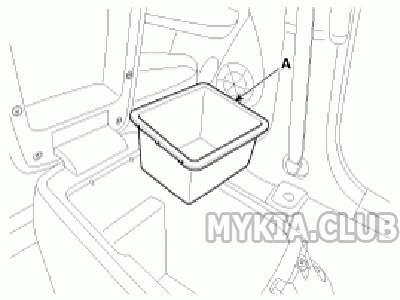

Снимите лоток консоли (A).

 Снятие напольной консоли Kia Sorento 2 (XM) (9).gif   19.61К   1 Количество загрузок:

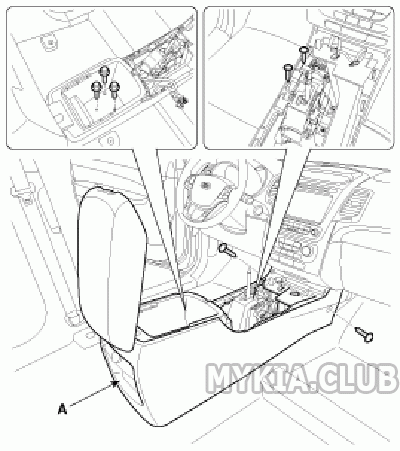

Ослабив крепежные винты и болты, снимите напольную консоль в сборе (А).

 Снятие напольной консоли Kia Sorento 2 (XM) (10).gif   24.91К   1 Количество загрузок:

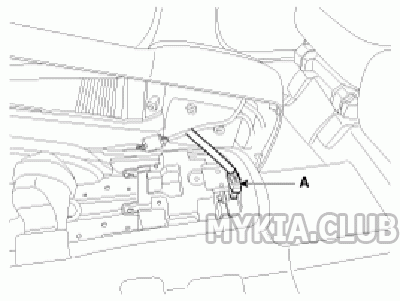

Отсоедините разъем (А).

 Снятие напольной консоли Kia Sorento 2 (XM) (11).gif   21.03К   1 Количество загрузок:



Установите в порядке, обратном снятию.
