Замена задних фонарей Kia Mohave (HM)

(как снять фонари)



Отсоедините отрицательную (-) клемму аккумуляторной батареи.

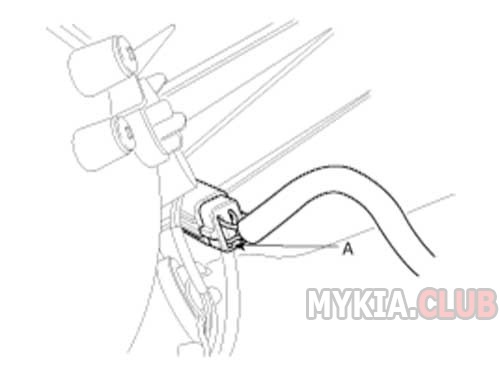

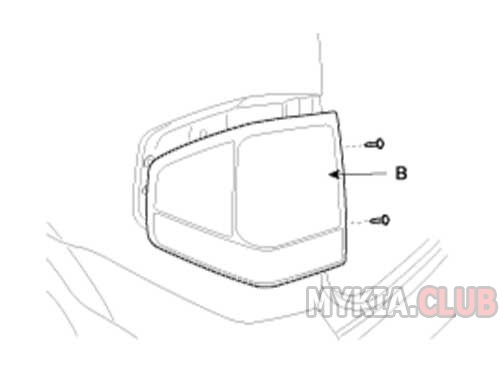

Ослабьте винты (2EA), удерживающие задний комбинированный фонарь, затем отсоедините разъем (A), затем снимите внешний задний комбинированный фонарь (B).

Скрытый текст

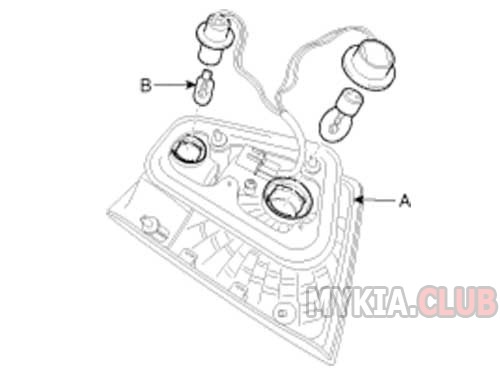

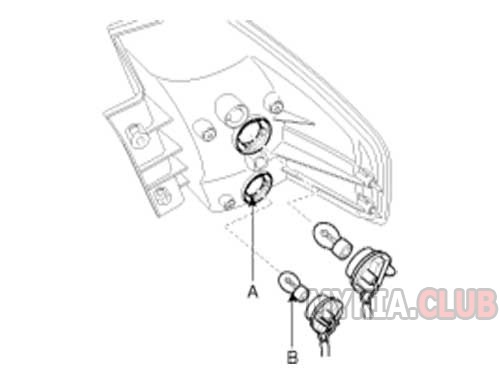

Замените лампы (B) после снятия заднего комбинированного фонаря в сборе (A).

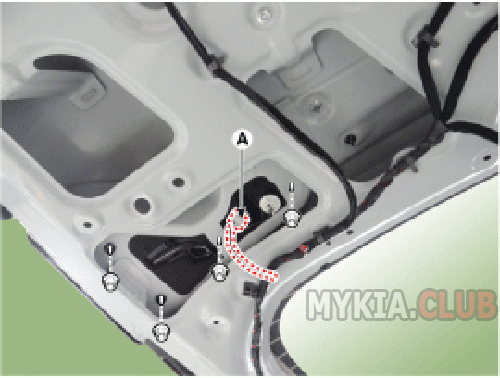

Отсоедините крышку фонаря на задней двери. Снимите узел лампы (A), предварительно ослабив гайки (4EA) и отсоединив разъем.



Снимите комбинированный фонарь задней двери (А) и замените лампы (В).

[krionika]

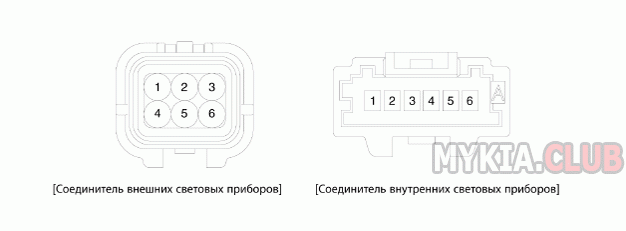

Распиновка разъемов задних фонарей Kia Mohave (HM) FL

КОНТАКТ	НАЗНАЧЕНИЕ
	Внешняя лампа	Внутренняя лампа
1	Задний фонарь (+)_светодиод	Задний фонарь (+)_светодиод
2	Стоп-сигнал (+)_светодиод	Стоп-сигнал (+)_светодиод
3	Переключатель указателей поворота (+)_лампа накаливания	Резервная лампа (+)_лампа накаливания
4	-	-
5	«Масса» (-)_светодиод	«Масса» (-)_светодиод
6	«Масса» (-)_лампа накаливания	«Масса» (-)_лампа накаливания



[krionika]

Замена задних фонарей Kia Mohave (HM) FL

(как снять фонари)



Наружный

Отсоедините провод от отрицательной (–) клеммы аккумуляторной батареи.

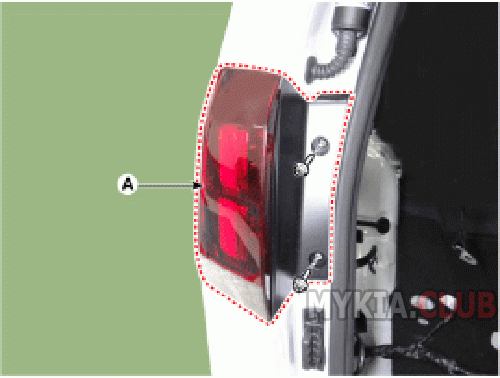

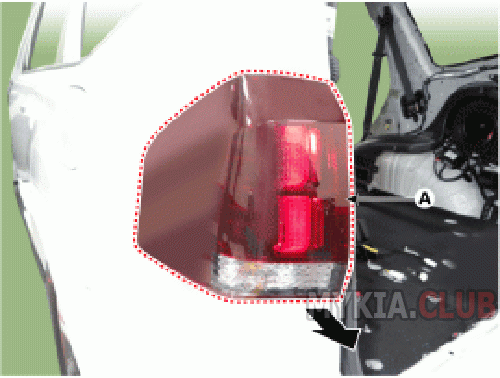

Выверните крепежные винты и снимите задний комбинированный фонарь (А).

Скрытый текст

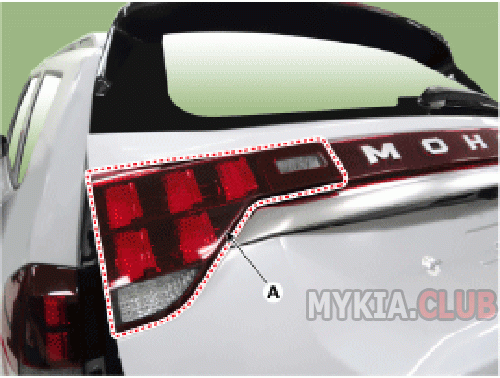

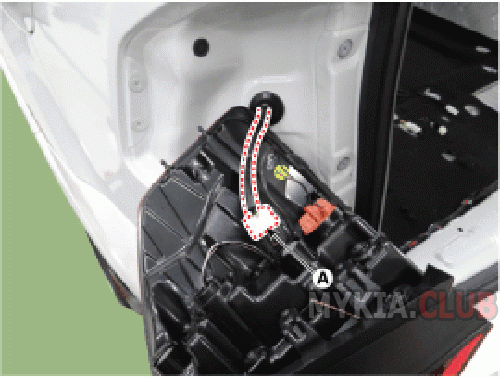

Отсоедините разъем (А) заднего комбинированного фонаря.



Внутренний

Отсоедините провод от отрицательной (–) клеммы аккумуляторной батареи.

Снять нижнюю обивку двери задка.

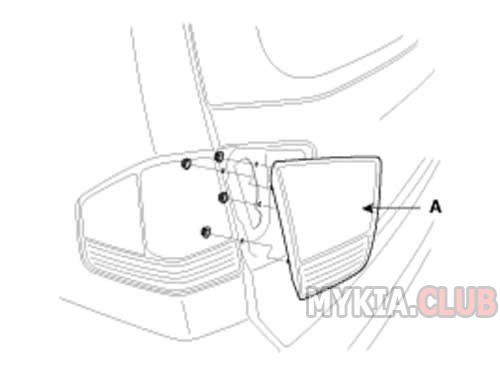

Отверните гайки и отсоедините разъем (А) заднего комбинированного фонаря.



Снимите задний комбинированный фонарь (A).

[krionika]

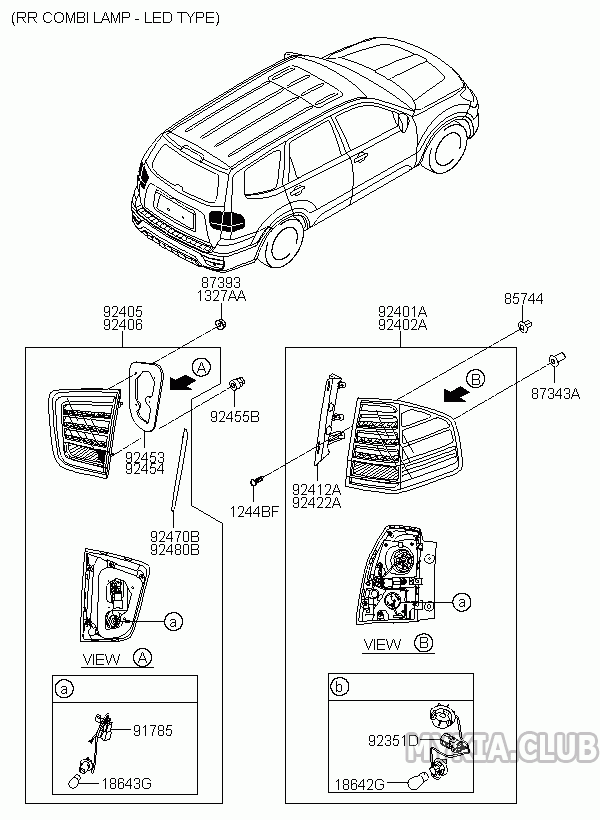

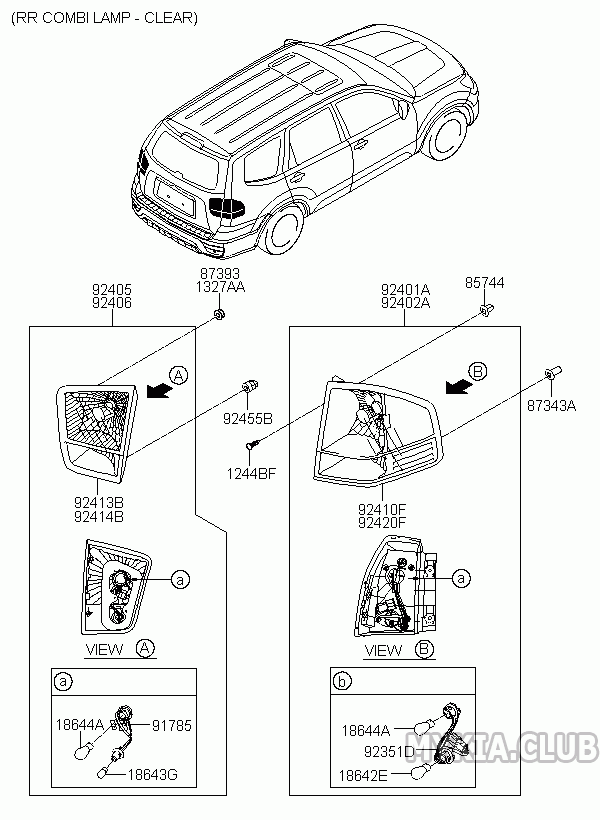

Задние фонари Kia Mohave (HM)

устройство и коды запчастей с 2008 года

Скрытый текст

1244BF ВИНТ 1244105167B 4
18642E ЛАМПА 1864221007L 12V 21W(PY21W) 2
18642E ЛАМПА 1864221007N 12V 21W(PY21W) 2
18643G ЛАМПА 1864316004N 2
18644A ЛАМПА 1864421058L 2
18644A ЛАМПА 1864421058N 2
85744 УПЛОТНЯЮЩЕЕ КОЛЬЦО-ВИНТ 8574428000 4
87343A КРЕПЛЕНИЕ 0K9D051919 4
87393 ГАЙКА 873131C000 4
91785 ГНЕЗДО-ЛАМПА 924902J010 2
92351D ГНЕЗДО-ЛАМПА 924192J010 2
92401A ФОНАРЬ 924012J011 1
92402A ФОНАРЬ 924022J011 1
92405 LAMP ASSY-REAR COMB INSIDE,LH 924052J010 1
92406 ФОНАРЬ 924062J010 1
92410F РАССЕИВАТЕЛЬ СВЕТА ФАР И КОРПУС-ЗАДН. НАРУЖН. КОМБИНИРОВАННЫЙ ФОНАРЬ,ЛЕВ. 924102J011 1
92413B РАССЕИВАТЕЛЬ СВЕТА ФАР И КОРПУС-ЗАДН. ВНУТР. КОМБИНИРОВАННЫЙ ФОНАРЬ,ЛЕВ. 924502J010 1
92414B РАССЕИВАТЕЛЬ СВЕТА ФАР И КОРПУС-ЗАДН. ВНУТР. КОМБИНИРОВАННЫЙ ФОНАРЬ,ПРАВ. 924602J010 1
92420F РАССЕИВАТЕЛЬ СВЕТА ФАР И КОРПУС-ЗАДН. НАРУЖН. КОМБИНИРОВАННЫЙ ФОНАРЬ,ПРАВ. 924202J011 1
92455B ГАЙКА 9245523000 4
92455B ГАЙКА 924552H000 4
92455B ГАЙКА 924553X000 4



[krionika]

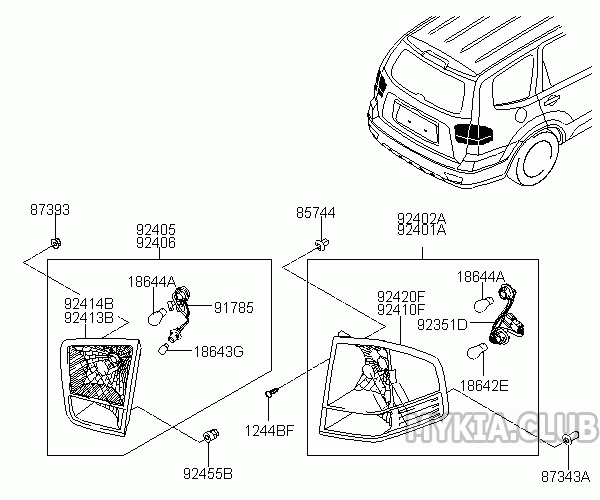

Задние фонари Kia Mohave (HM)

устройство и коды запчастей с 2016 года

Скрытый текст

1244BF ВИНТ 1244105167B 4
1327AA ГАЙКА 815643E000 4
18642E ЛАМПА 1864221007L 12V 21W(PY21W) 2
18642G ЛАМПА 1864227007L 12V 27W(PY27W) 2
18643G ЛАМПА 1864316004N 2
18644A ЛАМПА 1864421058L 2
85744 УПЛОТНЯЮЩЕЕ КОЛЬЦО-ВИНТ 8574428000 4
87343A КРЕПЛЕНИЕ 0K9D051919 4
87393 ГАЙКА 873131C000 4
91785 ГНЕЗДО-ЛАМПА 924902J010 2
91785 ГНЕЗДО-ЛАМПА 924902J500 2
92351D ГНЕЗДО-ЛАМПА 924192J010 2
92351D ГНЕЗДО-ЛАМПА 924802J500 2
92401A ФОНАРЬ 924012J011 1
92401A ФОНАРЬ 924012J500 1
92402A ФОНАРЬ 924022J011 1
92402A ФОНАРЬ 924022J500 1
92405 LAMP ASSY-REAR COMB INSIDE,LH 924032J500 1
92405 LAMP ASSY-REAR COMB INSIDE,LH 924052J010 1
92406 ФОНАРЬ 924042J500 1
92406 ФОНАРЬ 924062J010 1
92410F РАССЕИВАТЕЛЬ СВЕТА ФАР И КОРПУС-ЗАДН. НАРУЖН. КОМБИНИРОВАННЫЙ ФОНАРЬ,ЛЕВ. 924102J011 1
92412A КРЫШКА-ЗАДН. КОМБИНИРОВАННЫЙ ФОНАРЬ,ЛЕВ. 924112J500 1
92413B РАССЕИВАТЕЛЬ СВЕТА ФАР И КОРПУС-ЗАДН. ВНУТР. КОМБИНИРОВАННЫЙ ФОНАРЬ,ЛЕВ. 924502J010 1
92414B РАССЕИВАТЕЛЬ СВЕТА ФАР И КОРПУС-ЗАДН. ВНУТР. КОМБИНИРОВАННЫЙ ФОНАРЬ,ПРАВ. 924602J010 1
92420F РАССЕИВАТЕЛЬ СВЕТА ФАР И КОРПУС-ЗАДН. НАРУЖН. КОМБИНИРОВАННЫЙ ФОНАРЬ,ПРАВ. 924202J011 1
92422A КРЫШКА-ЗАДН. КОМБИНИРОВАННЫЙ ФОНАРЬ,ПРАВ. 924212J500 1
92453 PAD-REAR COMBINATION LAMP,LH 924532J500 1
92454 ФОНАРЬ 924542J500 1
92455B ГАЙКА 924553X000 4
92470B COVER-RR COMB I/S LAMP,LH 924312J500 1
92480B COVER-RR COMB I/S LAMP,RH 924412J500 1



[krionika]

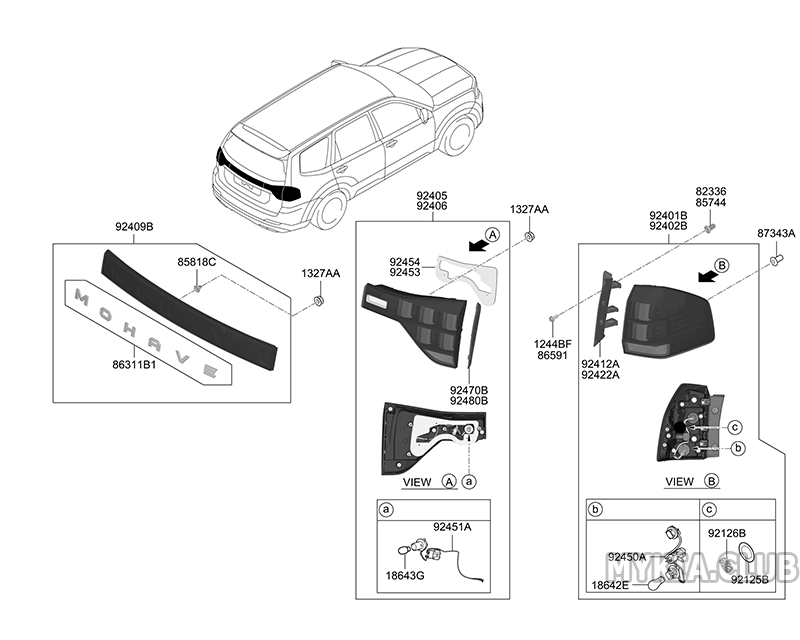

Задние фонари Kia Mohave (HM)

устройство и коды запчастей с 2019 года

Скрытый текст

1244BF ВИНТ 1244105167B 4
1327AA ГАЙКА 815643E000 11
18642E ЛАМПА 1864221007L 12V 21W(PY21W) 2
18643G ЛАМПА 1864316004N 2
82336 УПЛОТНЯЮЩЕЕ КОЛЬЦО-ВИНТ 85744L8000 4
85744 УПЛОТНЯЮЩЕЕ КОЛЬЦО-ВИНТ 8574428000 4
85818C CLIP ASSY-TRIM MTG 858182J000 1
86311B1 EMBLEM-MOHAVE 863102JAA0 1
86591 TAPPING SCREW-BUMPER MTG 865793N000 4
87343A КРЕПЛЕНИЕ 0K9D051919 4
92125B ВЛАГООТДЕЛИТЕЛЬ ФАРЫ ГОЛОВНОГО СВЕТА 92125CG100 2
92126B КОРПУС ВЛАГООТДЕЛИТЕЛЯ ФАРЫ ГОЛОВНОГО СВЕТА 924B2CG010 2
92401B LAMP ASSY-REAR COMB OUTSIDE,LH 924012J700 1
92401B LAMP ASSY-REAR COMB OUTSIDE,LH 924012J750 1
92402B LAMP ASSY-REAR COMB OUTSIDE,RH 924022J700 1
92402B LAMP ASSY-REAR COMB OUTSIDE,RH 924022J750 1
92405 LAMP ASSY-REAR COMB INSIDE,LH 924032J700 1
92406 ФОНАРЬ 924042J700 1
92409B СВЕТООТРАЖАЮЩАЯ НАКЛАДКА БАГАЖНИКА 924092J000 1
92412A КРЫШКА-ЗАДН. КОМБИНИРОВАННЫЙ ФОНАРЬ,ЛЕВ. 924112J700 1
92422A КРЫШКА-ЗАДН. КОМБИНИРОВАННЫЙ ФОНАРЬ,ПРАВ. 924212J700 1
92450A ДЕРЖАТЕЛЬ И ПРОВОДКА-ЗАДН. КОМБИНИРОВАННЫЙ ФОНАРЬ,СНАРУЖИ. 924912J700 2
92451A ДЕРЖАТЕЛЬ И ПРОВОДКА-ЗАДН. КОМБИНИРОВАННЫЙ ФОНАРЬ,ИЗНУТРИ. 924922J700 2
92453 PAD-REAR COMBINATION LAMP,LH 924532J700 1
92454 ФОНАРЬ 924542J700 1
92470B COVER-RR COMB I/S LAMP,LH 924312J700 1
92480B COVER-RR COMB I/S LAMP,RH 924412J700 1

[krionika]

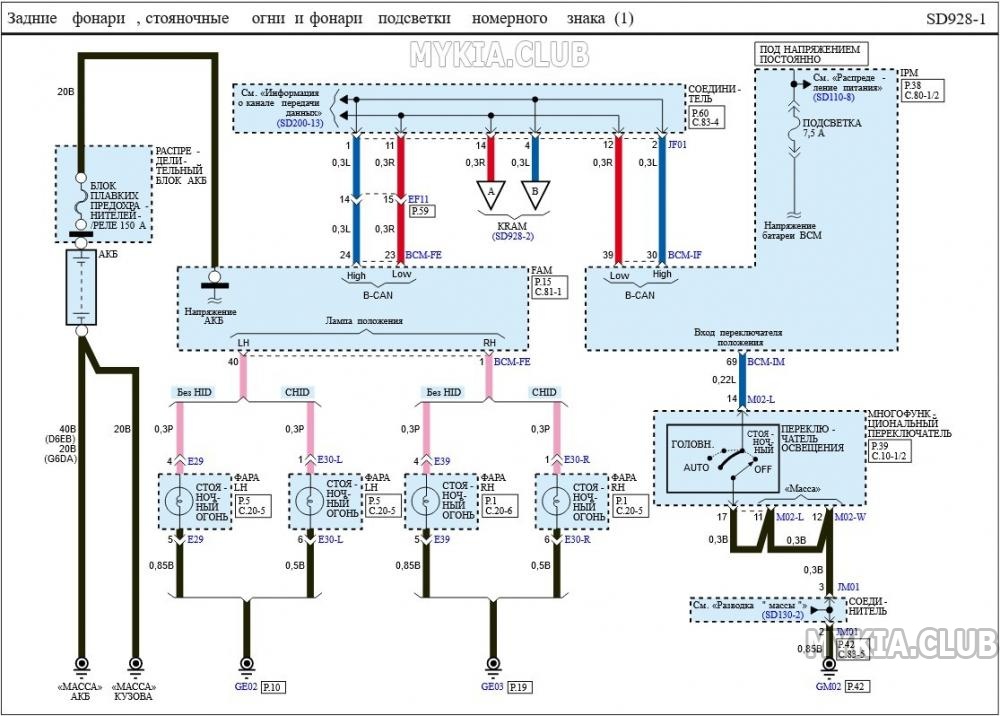

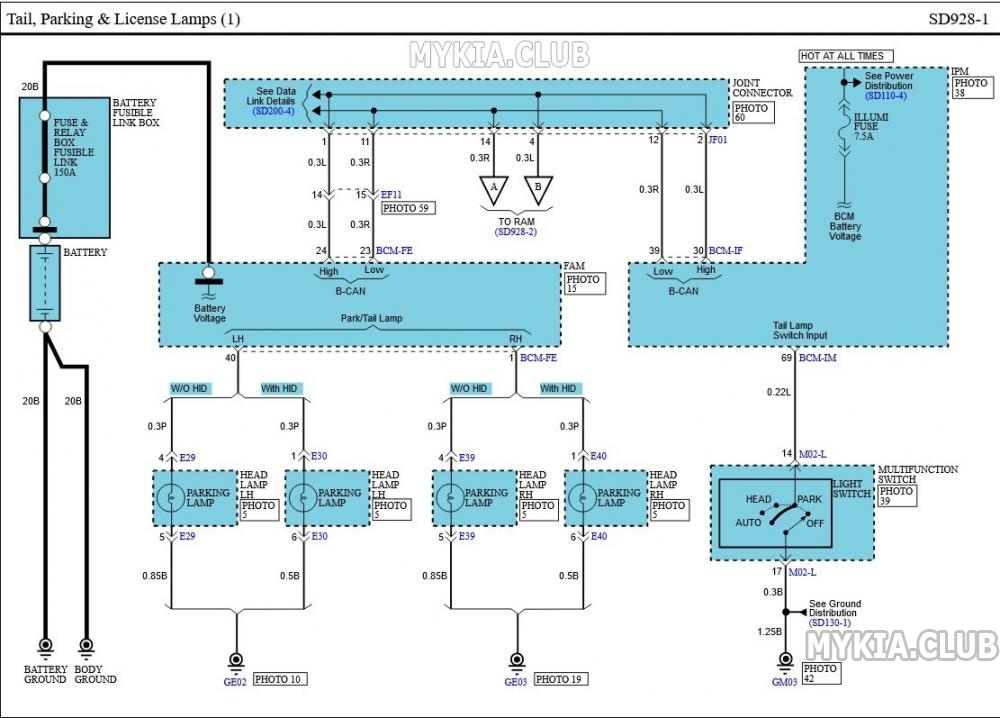

Электросхемы задних фонарей Kia Mohave (HM)

с 2009 года

Задние фонари, стояночные фонари и фонари подсветки номерного знака

Скрытый текст

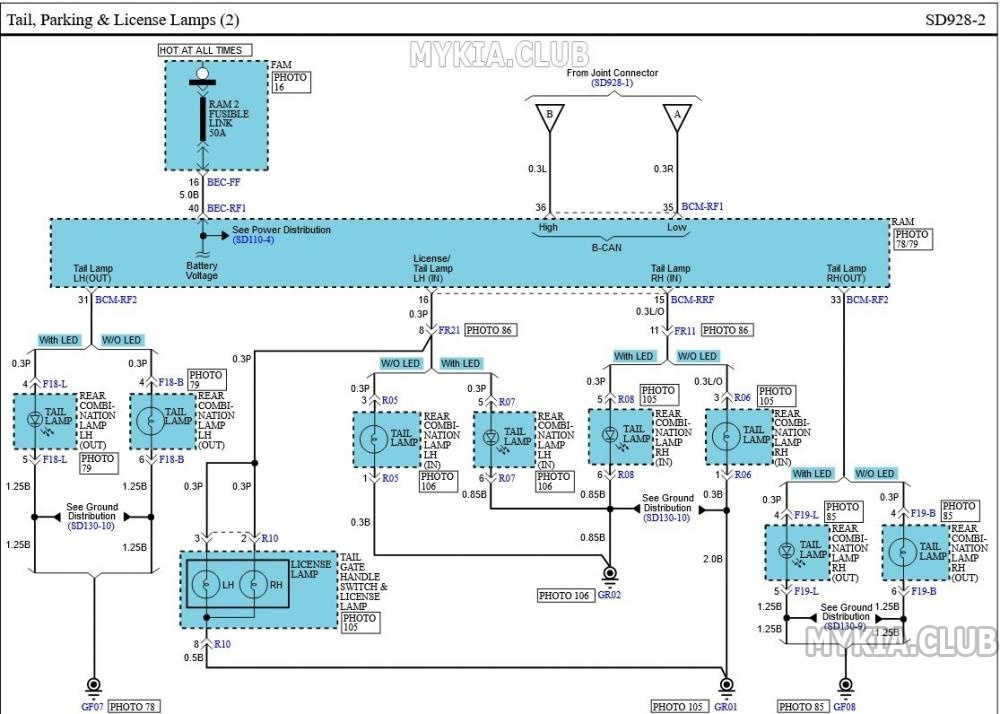

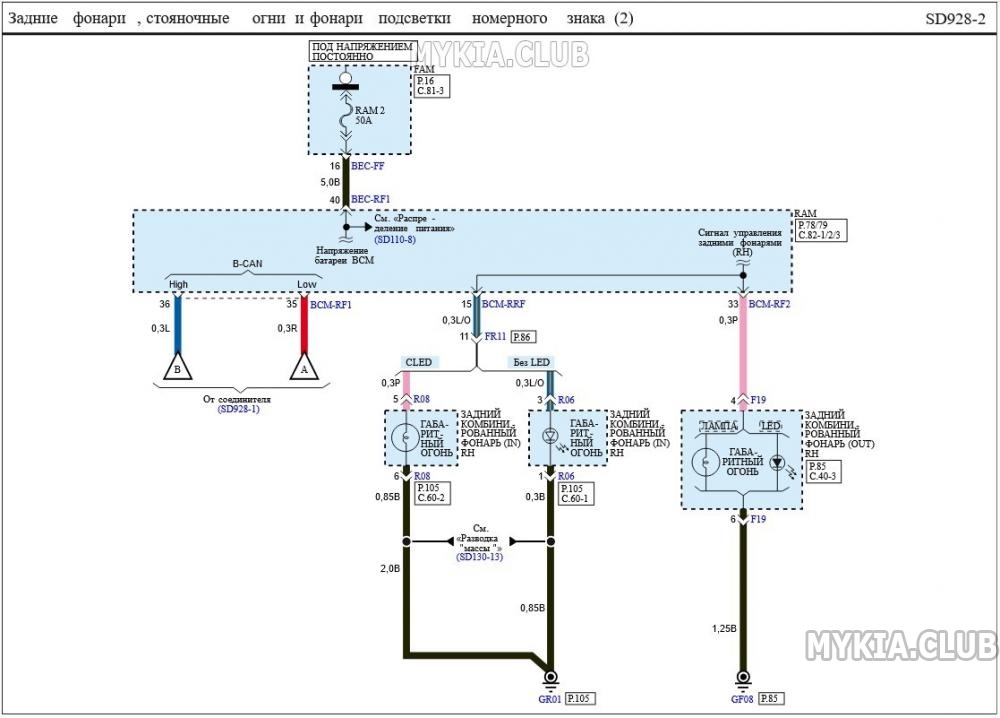

[krionika]

Электросхемы задних фонарей Kia Mohave (HM)

с 2019 года

Задние фонари, стояночные фонари и фонари подсветки номерного знака

Скрытый текст
