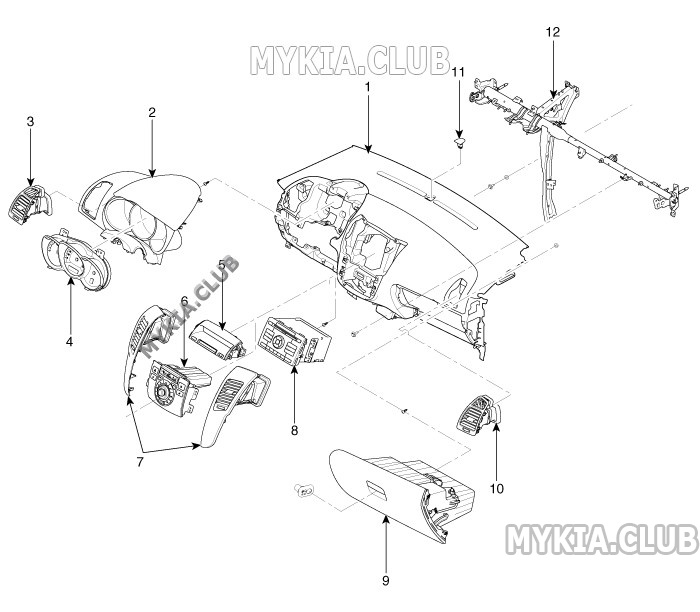

Компоненты передней панели Kia Venga (YN)

Скрытый текст

1. Основная ударная площадка в сборе.
2. Облицовка панели приборов
3. Боковой воздуховод в сборе (левый)
4. Сборка кластера
5. Верхняя панель центральной панели в сборе.
6. Нижняя панель центральной облицовки в сборе.
7. Сборка декоративной панели центральной панели.
8. Аудио сборка
9. Корпус перчаточного ящика в сборе.
10. Боковой воздуховод в сборе (правый)
11. Фотодатчик в сборе
12. Поперечина капота.

[krionika]

Снятие передней панели (торпедо) Kia Venga (YN)

Снимите приборную панель.
Снимите аудио систему.

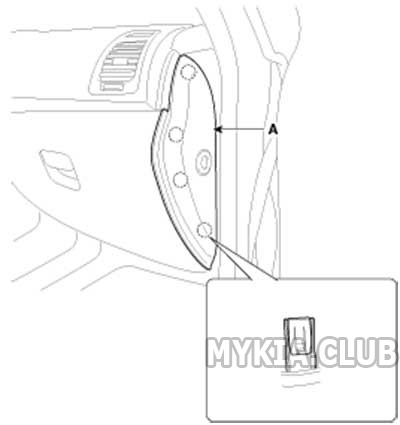

Снимите боковую крышку (А).

Скрытый текст

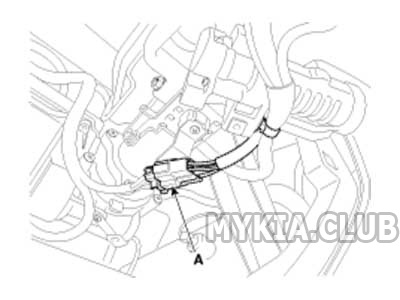

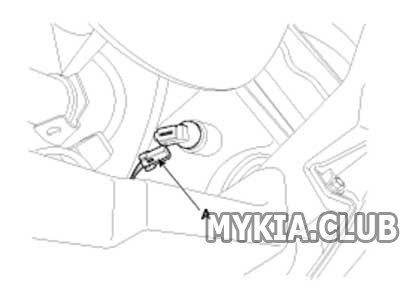

Отсоедините разъем подушки безопасности (А).

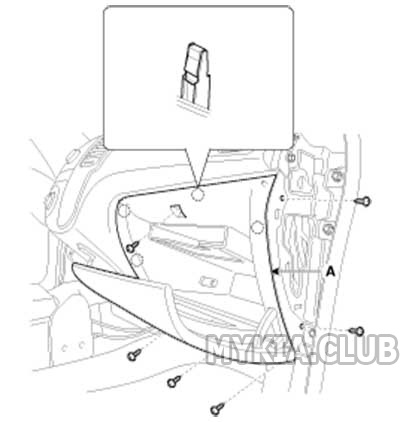

Ослабив крепежные винты, снимите корпус перчаточного ящика (А).

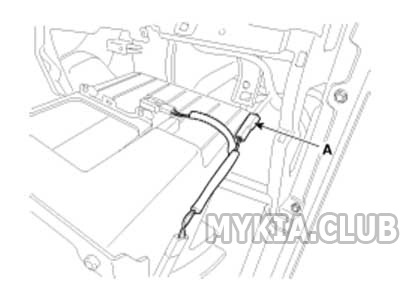

Отсоедините разъем (А).

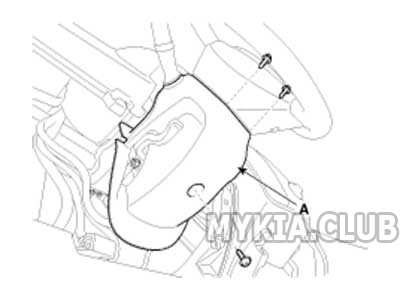

Ослабив крепежные винты, снимите кожух в сборе (А).


Снимите переднее сиденье.

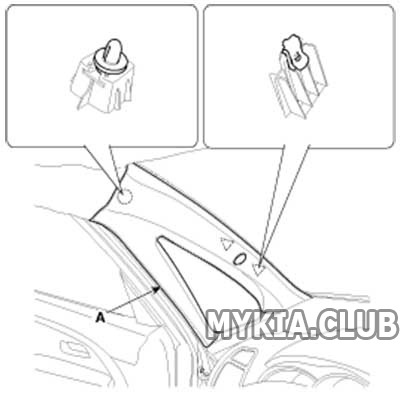

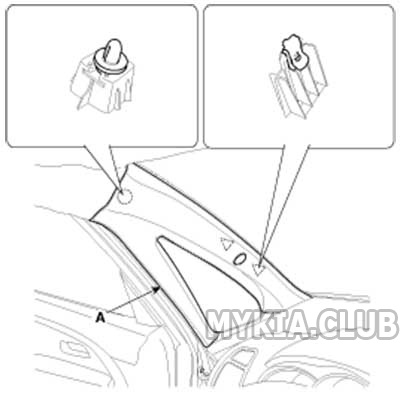

Снимите облицовку передней стойки (А).

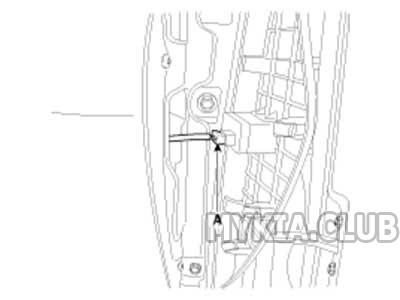

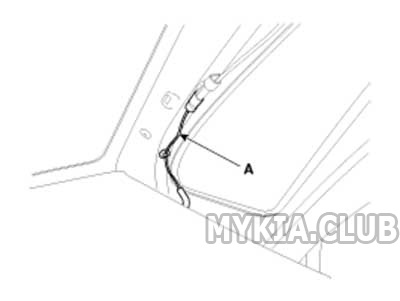

Отсоедините разъем динамика (А).

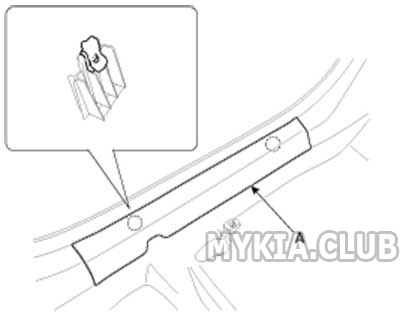

Снимите противозадирную накладку передней двери.


Снимите ручку открывания капота.

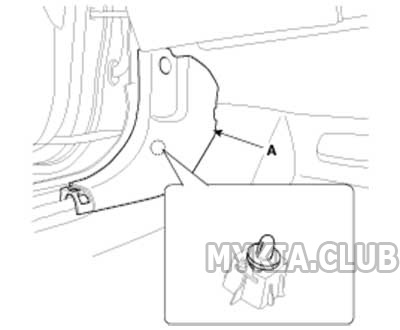

Снимите боковую накладку (А).


Отсоедините разъем подушки безопасности пассажира (А).

Ослабьте крепежный болт.

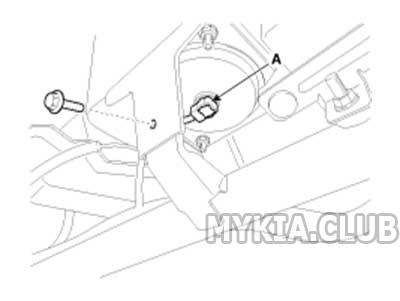

Отсоедините монтажную скобу разъема (А).
[Пассажирский]

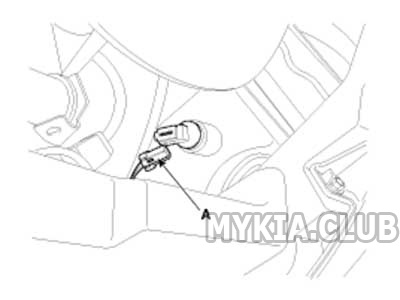

Отсоедините разъем воздушной утки (А).
[Водительский]


Отсоедините монтажную скобу разъема (А).

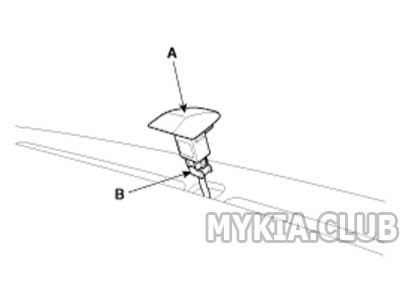

С помощью отвертки снимите фотодатчик (А).

Отсоедините разъем фотодатчика (В).

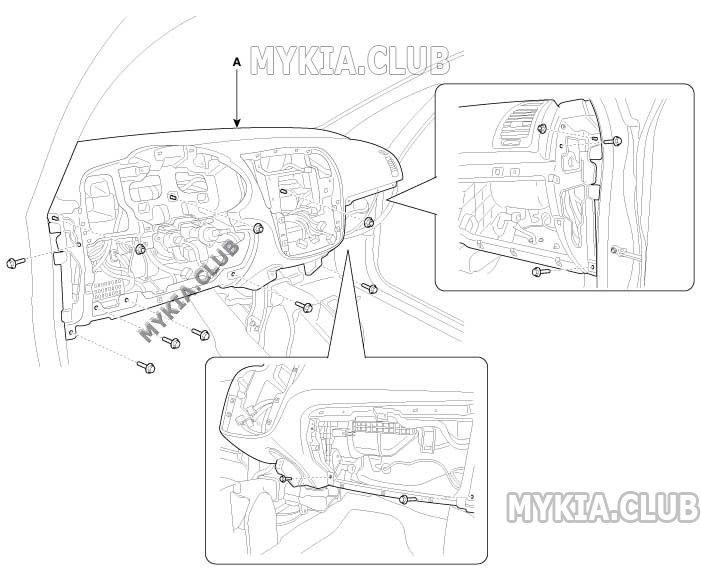

Ослабив крепежные болты и гайки, снимите блок деформационной накладки (А).
